Peralatan Konsolidasi Pemuatan yang Dikendalikan Regangan

Deskripsi Produk

Peralatan pengendalian beban yang dikontrol tegangan

ModelBTU- STC-1S

Deskripsi

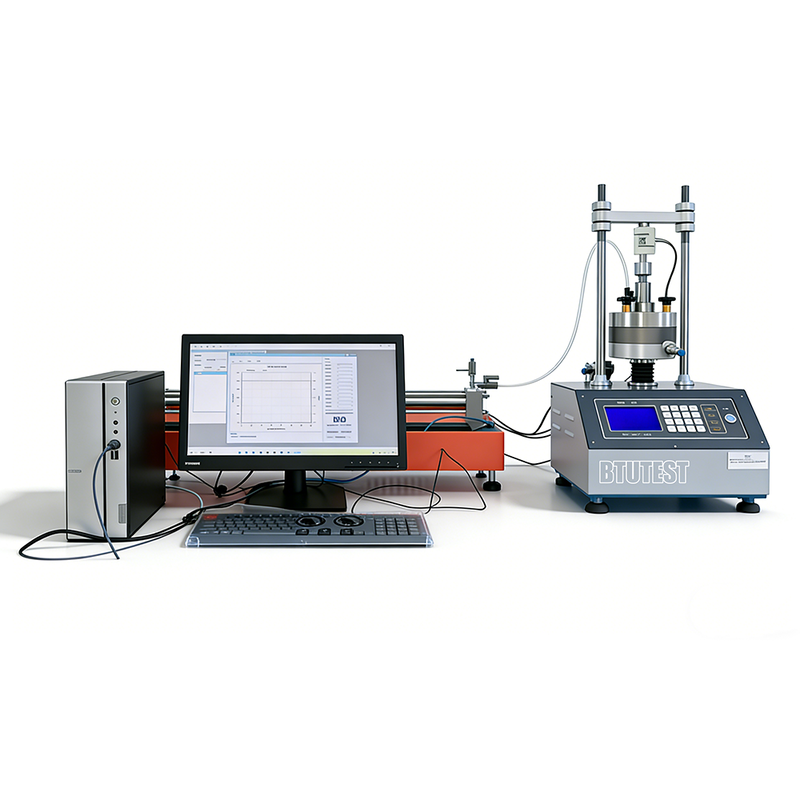

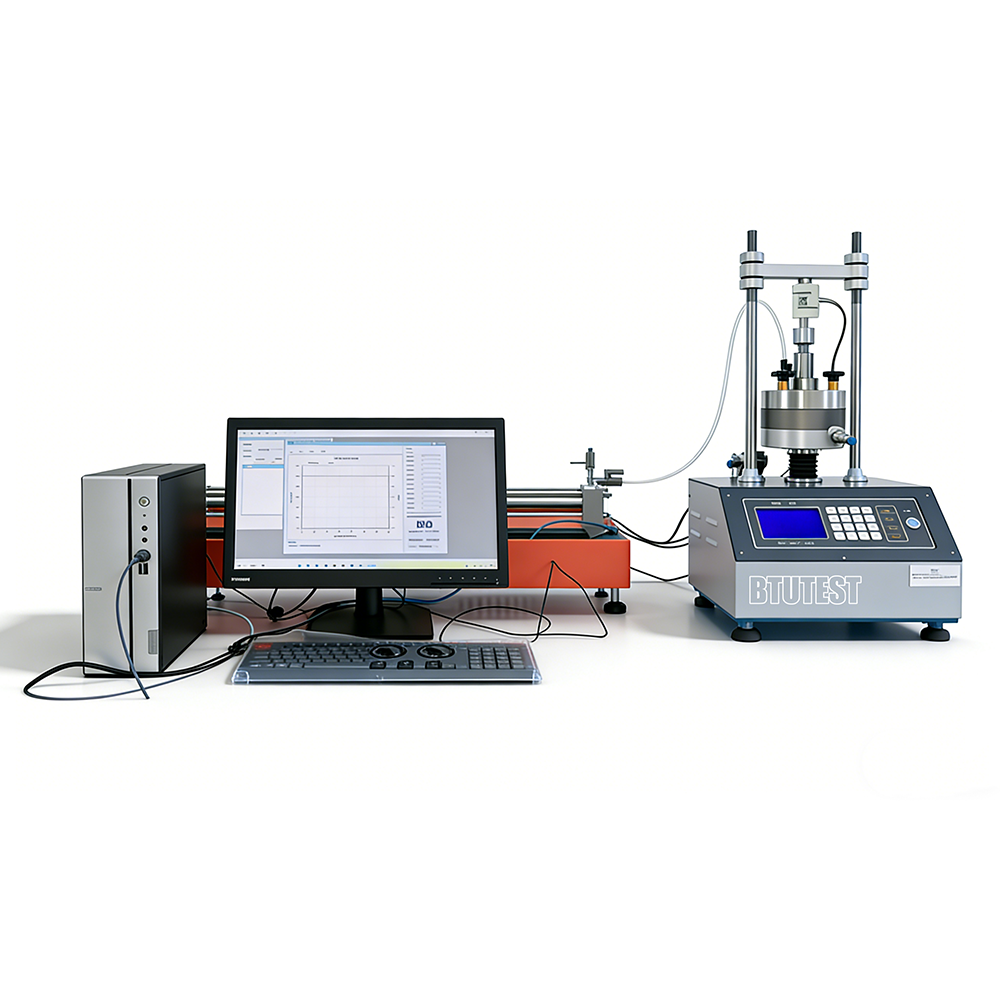

Peralatan ini adalahPeralatan konsolidasi beban yang dikontrol tegangan(tingkat ketegangan konstan CRS), modelBTU- STC-1S, digunakan untuk melakukan tes konsolidasi beban yang dikontrol ketegangan (CRS) dengan pengukuran tekanan pori secara real-time.

• Ukuran sampel: Φ61.8×H20 mm dan Φ61.8×H40 mm
• Kerangka beban: kekuatan aksial maksimum 10 kN, data logger 4 saluran terintegrasi
• Sel beban: 0-10 kN, akurasi ±0,1% FS
• Sensor tekanan pori: 0-3,2 MPa (keakuratan tidak dinyatakan, diasumsikan ±0,1% FS)
• Dilengkapi dengan perangkat lunak pengambilalihan dan kontrol data berbasis komputer

Standar pengujian (internasional)

• ASTM D4186(Rata konstan konsolidasi ketegangan CRS)
• ASTM D2435(Konsolidasi satu dimensi CRS adalah metode turunan)
• ASTM D4546(konsolidasi beban-pengurangan-pengisian ulang)
• ISO 17892-5(Pengujian konsolidasi)
• BS 1377-6(Pengujian konsolidasi)

Peralatan dapat memenuhi persyaratan standar ini untuk beban, pengukuran perpindahan, pemantauan tekanan pori, dll.

Spesifikasi

> Catatan: Jangkauan kecepatan pemuatan, stroke perpindahan, dll., tidak ditentukan

Rincian

• Pemuatan terkontrol tegangan (CRS)¢ Mengisi sampel pada kecepatan ketegangan aksial konstan (misalnya, 0,01 mm/menit), terus mencatat tegangan aksial, ketegangan, dan tekanan pori, sehingga dengan cepat memperoleh parameter konsolidasi (Cv, Cc,Pc, dll.).
• Dua ketinggian spesimen20 mm (konvensional) dan 40 mm (jalur pembuangan yang lebih panjang).
• Pengukuran tekanan pori secara real-timeMengamati tekanan air pori selama konsolidasi, berguna untuk perhitungan Cv dan jalur stres yang efektif.
• Perekam data 4 saluran internalSimultan mencatat beban aksial, perpindahan, tekanan pori, dll.
• Kekuatan sumbu maksimum 10 kN¢ Bersesuaian dengan tegangan sumbu maksimum sekitar 3,3 MPa (untuk sampel Ø61,8 mm), cocok untuk sebagian besar tes konsolidasi tanah.
• Sel beban presisi tinggi± 0,1% FS, data yang dapat diandalkan.
• Perangkat lunak komputerKontrol uji sepenuhnya otomatis, tampilan waktu nyata kurva tegangan-tekanan dan tekanan pori-tekanan, perhitungan otomatis parameter konsolidasi.

Aplikasi

• Pengujian konsolidasi cepatCRS menghemat waktu yang signifikan dibandingkan dengan beban langkah tradisional, cocok untuk pengujian batch.
• Tanah permeabilitas rendahUntuk tanah liat dan tanah permeabilitas rendah lainnya, CRS secara efisien memberikan koefisien konsolidasi.
• Analisis stres yang efektifPengukuran tekanan pori memungkinkan studi perubahan tekanan efektif selama beban.
• Subgrade tanah lunakMengevaluasi karakteristik konsolidasi untuk prediksi penyelesaian.
• Penelitian dan pengajaranLaboratorium mekanika tanah universitas, lembaga penelitian.

Keuntungan

• Konsolidasi CRS yang cepatBisa menghemat lebih dari 80% waktu pengujian dibandingkan dengan beban langkah.
• Pengukuran tekanan pori secara real-timememberikan informasi stres yang efektif tambahan, meningkatkan akurasi perhitungan.
• Dua ketinggian spesimenFleksibilitas untuk tujuan penelitian yang berbeda.
• Data logger internalSangat terintegrasi, mengurangi peralatan eksternal.
• Sensor presisi tinggi- 0,1% FS, memenuhi kebutuhan penelitian.
• Perangkat lunak sepenuhnya otomatisPengendalian otomatis, akuisisi, perhitungan, mengurangi kesalahan manusia.

Apa yang Harus Dipilih

Pilih peralatan ini atau bandingkan dengan model lain berdasarkan persyaratan pengujian:

Aliran Proses

Contoh:Uji konsolidasi CRS (tingkat ketegangan konstan)

• Persiapan spesimen
  • Potong sampel yang tidak terganggu atau dibentuk ulang dengan menggunakan cincin Φ61.8×20 mm atau 40 mm.
  • Mengukur kandungan air awal dan kepadatan; jenuh jika diperlukan.

• Pemasangan spesimen
  • Letakkan sampel ke dalam sel konsolidasi (dengan batu berlubang dan kertas filter), sambungkan sensor tekanan pori.
  • Pasang sensor perpindahan.
  • Posisikan sel dalam bingkai beban dan sambungkan sel beban aksial.

• Tetapkan parameter pengujian
  • Dalam perangkat lunak, pilih CRS modul konsolidasi
  • Tetapkan tingkat ketegangan konstan (misalnya, 0,01 mm/menit).
  • Tentukan tegangan sumbu maksimum (misalnya, 20%) atau gaya sumbu maksimum (10 kN).
  • Atur interval pengumpulan data (misalnya, 1 detik).

• Mulailah tes.
  • Mulai sistem servo beban untuk mendorong piston ke bawah dengan kecepatan konstan.
  • Perangkat lunak mencatat gaya aksial, perpindahan aksial, tekanan pori, dan waktu secara real time.
  • Grafik kurva tegangan-tekanan dan kurva tekanan-tekanan pori.

• Kondisi berhenti
  • Berhenti secara otomatis ketika ketegangan atau gaya aksial maksimum yang telah ditetapkan telah tercapai.

• Pemisahan dan pembersihan
  • Mengunggah, mengeluarkan sampel, menimbang dan mengeringkan untuk mengukur kandungan air akhir.
  • Bersihkan sel konsolidasi dan sensor.

• Pengolahan data
  • Berdasarkan teori CRS, perangkat lunak secara otomatis menghitung:
    • Koefisien konsolidasi (Cv) dari tekanan pori dan tingkat beban
    • Indeks kompresi (Cc), indeks rebound (Cs)
    • Tekanan pra-konsolidasi (Pc)
    • Koefisien permeabilitas (k) (tidak langsung)
  • Menghasilkan laporan tes.

Ringkasan:

• BTU- STC-1Sadalah alat konsolidasi beban yang dikontrol tegangan untuk uji konsolidasi cepat CRS, dengan kekuatan aksial maksimum 10 kN, pengukuran tekanan pori,dan cocok untuk penentuan cepat parameter konsolidasi untuk tanah berbutir halus.
