Peralatan Konsolidasi Rowe

Deskripsi Produk

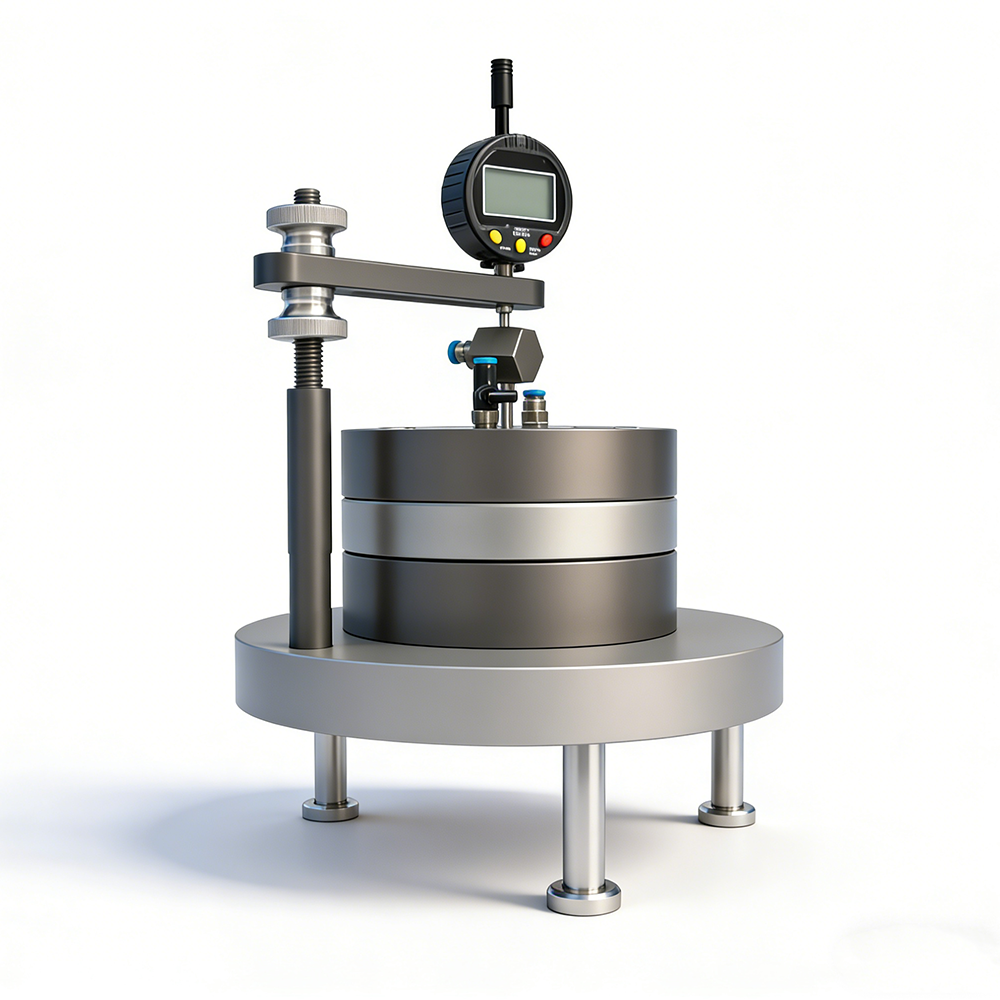

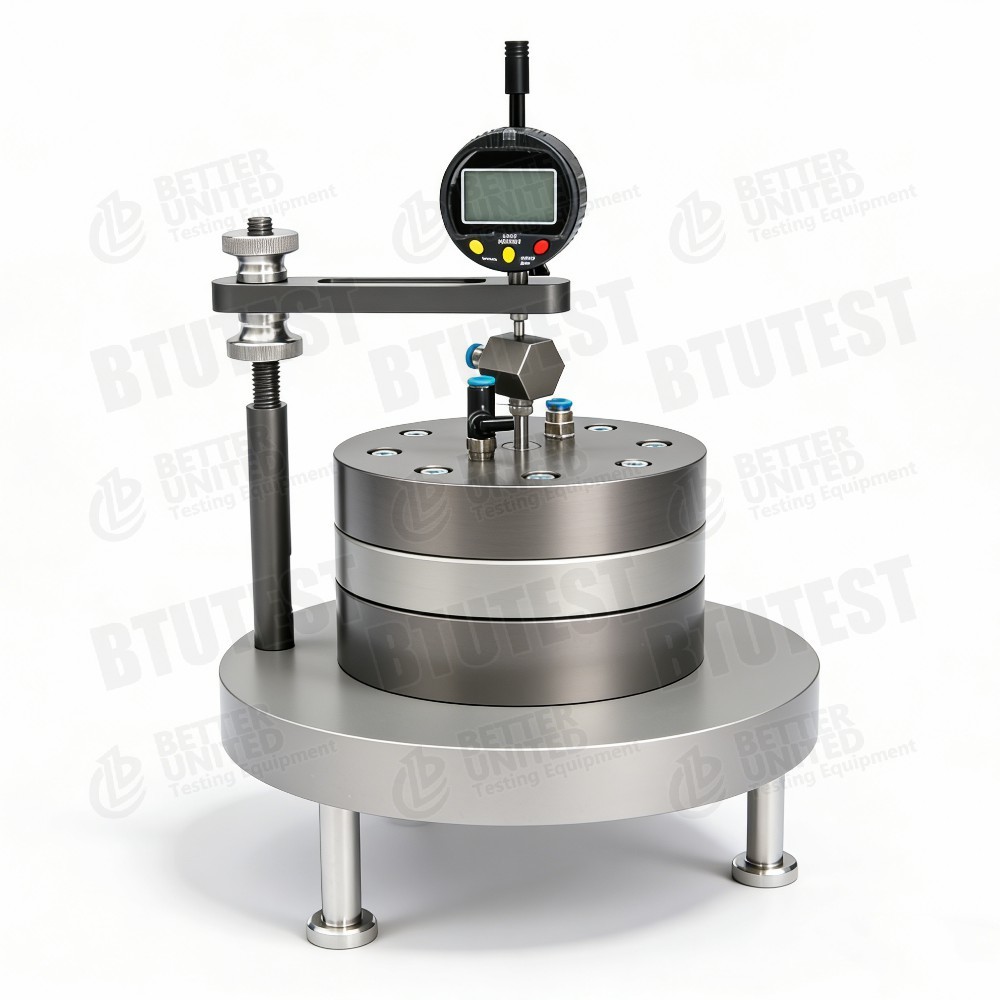

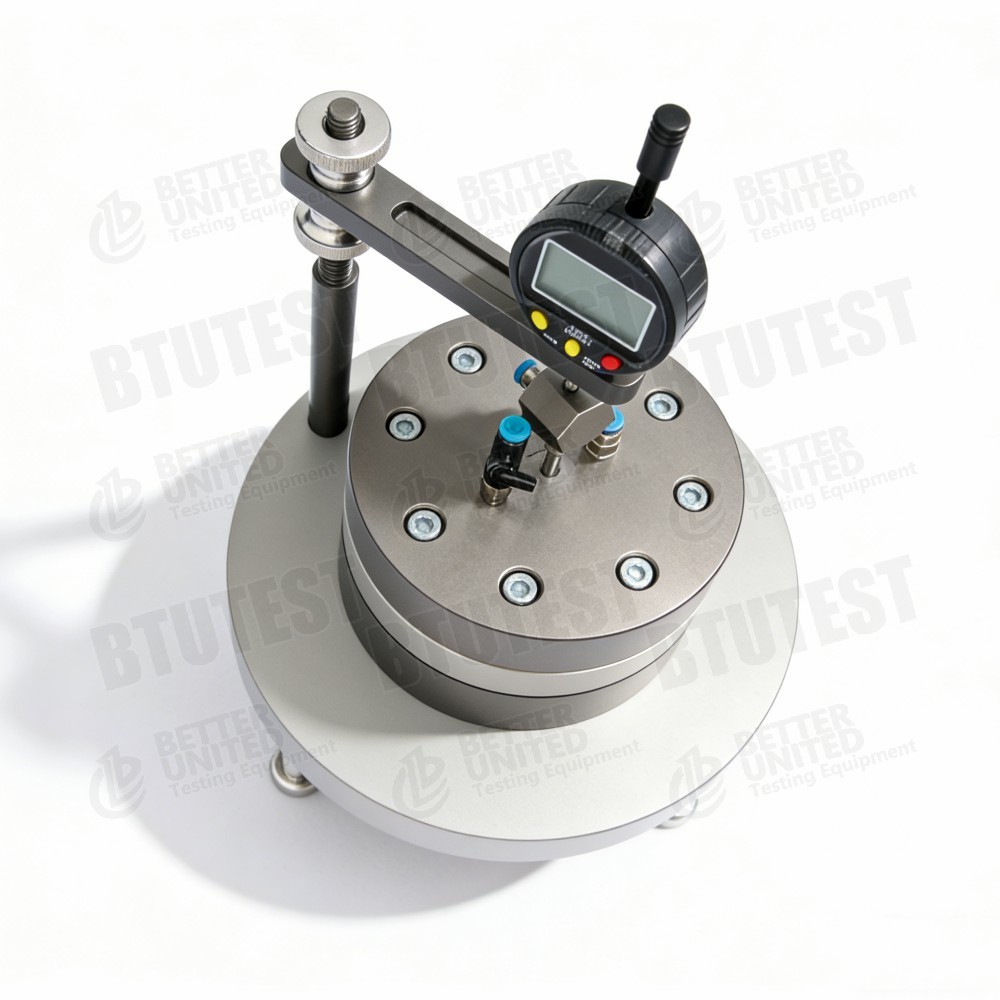

Peralatan Konsolidasi Rowe

ModelBTU-RCA-1

Keterangan

Peralatan tersebut adalah aPeralatan konsolidasi Rowe, modelBTU-RCA-1, menggunakan sel konsolidasi tipe Rowe. Alat ini dapat melakukan berbagai uji konsolidasi, termasuk konsolidasi standar (pemuatan-pembongkaran bertahap), CRS (laju regangan konstan), CRL (laju pembebanan konstan), konsolidasi saturasi tekanan balik, konsolidasi mulur jangka panjang (dengan pengukuran tekanan air pori waktu nyata), dan modul permeabilitas konsolidasi opsional. Fitur utama:

• Ukuran spesimen: Φ61,8 mm (cincin pemotongan standar)
• Tekanan aksial dan balik diterapkan oleh pengontrol tekanan/volume (2 MPa / 200 cc), akurasi ±0,1% FS, kontrol mikroprosesor loop tertutup pada tekanan air hingga 1 kPa
• Pengontrol dengan keypad membran 16 tombol bawaan (non-sentuh), mendukung kontrol tekanan, kontrol volume, pemuatan linier, dll.
• Pengukuran dan tampilan perubahan volume hingga 1 mm³ (0,001 cc), akurasi ±0,01 ml
• Sensor tekanan pori: 2 MPa, akurasi ±0,1% FS, resolusi 1 kPa
• Sensor perpindahan vertikal: rentang 0‑12,7 mm, akurasi 0,01 mm, dengan LCD sendiri (dapat dipilih dalam/mm), tombol nol, dapat diaktifkan melalui sel koin atau sistem akuisisi
• Dilengkapi dengan perangkat lunak kontrol dan akuisisi data berbasis komputer (AdvancedGeoLAB‑Rowe Consolidation Software), yang mampu melakukan saturasi tekanan balik, konsolidasi pembebanan bertahap, CRS, CRL, konsolidasi mulur jangka panjang dengan pengukuran tekanan air pori secara real-time; modul pascapemrosesan secara otomatis menghitung av, Es, Cv, Pc, dll., dan memplot akar kuadrat kurva waktu, kurva log‑waktu, kurva e‑p, kurva e‑lg p, kurva H‑P, dll.

Standar Tes (Internasional)

• ASTM D2435(Konsolidasi tanah satu dimensi)
• ASTM D4186(Laju konsolidasi regangan yang konstan – CRS)
• ASTM D4546(Konsolidasi muat‑bongkar‑muat ulang)
• ASTM D4767(Kompresi triaksial – prinsip saturasi tekanan balik serupa)
• ASTM D5084(Uji permeabilitas – sesuai dengan modul permeabilitas konsolidasi)
• ISO 17892‑5(Uji konsolidasi)
• BS 1377‑6(Uji konsolidasi)

Peralatan tersebut dapat memenuhi persyaratan standar ini untuk pembebanan, saturasi tekanan balik, pengukuran tekanan air pori, CRS/CRL, dll.

Spesifikasi

Detil

• Sel konsolidasi Rowe– Jenis konsolidometer tegangan aksial sama yang menerapkan tekanan aksial melalui cara hidrolik atau pneumatik, memberikan distribusi tegangan yang lebih seragam dan mengurangi gesekan dinding samping, cocok untuk uji konsolidasi presisi tinggi.
• Pengontrol tekanan/volume ganda– Digunakan untuk menerapkan tekanan aksial dan tekanan balik (atau mengukur tekanan pori). Setiap pengontrol bersifat independen, dengan kapasitas volume 200 cc, resolusi 0,001 cc, memungkinkan kontrol tekanan dan perubahan volume yang tepat untuk saturasi tekanan balik, CRS, CRL, dan uji permeabilitas.
• Kontrol mikroprosesor loop tertutup– Akurasi kontrol tekanan air hingga 1 kPa, jauh lebih unggul dibandingkan konsolidometer konvensional.
• Pengukuran tekanan air pori secara real-time– Terus memantau tekanan air pori selama konsolidasi, digunakan untuk perhitungan Cv dalam pengujian CRS dan analisis tegangan efektif.
• Pengukuran perpindahan presisi tinggi– Resolusi 0,01 mm, dengan LCD sendiri untuk kemudahan kalibrasi di lokasi.
• Pengujian multifungsi– Mendukung pemuatan bertahap, CRS, CRL, mulur, saturasi tekanan balik, dan permeabilitas konsolidasi opsional – semuanya dalam satu peralatan.
• Perangkat lunak yang kuat– Kontrol pengujian yang sepenuhnya otomatis, tampilan kurva real-time, perhitungan otomatis parameter konsolidasi, dan pembuatan plot berbagai kurva standar.
• Modul konsolidasi‑permeabilitas opsional– Memungkinkan pengukuran koefisien permeabilitas selama konsolidasi untuk mempelajari hubungan k‑e.

Aplikasi

• Pengujian konsolidasi presisi tinggi– Cocok untuk mempelajari karakteristik kompresi dan parameter konsolidasi tanah berbutir halus seperti lempung lunak.
• Konsolidasi saturasi tekanan balik– Untuk tanah dengan permeabilitas rendah, tingkatkan saturasi untuk mendapatkan parameter konsolidasi yang akurat.
• Konsolidasi cepat CRS– Menghemat waktu pengujian, cocok untuk pengujian batch.
• Creep jangka panjang– Mempelajari perilaku konsolidasi sekunder tanah.
• Kopling konsolidasi‑permeabilitas(opsional) – Mempelajari perubahan permeabilitas selama kompresi.
• Penelitian dan pengajaran– Penelitian konsolidasi tingkat lanjut di universitas dan lembaga penelitian.

Keuntungan

• Kontrol tekanan presisi tinggi– Akurasi kontrol tekanan air 1 kPa, resolusi volume 0,001 cc, jauh lebih unggul dibandingkan konsolidometer tradisional.
• sel Rowe– Gesekan dinding samping yang rendah, distribusi tegangan yang seragam, hasil yang lebih andal.
• Pengontrol tekanan/volume ganda– Dapat menerapkan tekanan aksial, tekanan balik, atau mengukur perubahan volume – sangat terintegrasi.
• Beberapa mode pengujian– Pemuatan langkah, CRS, CRL, mulur, saturasi tekanan balik, permeabilitas (opsional) – semuanya dalam satu.
• Pengukuran tekanan air pori secara real-time– Memfasilitasi analisis tegangan dan perhitungan Cv yang efektif.
• Perangkat lunak yang sepenuhnya otomatis– Kontrol otomatis, akuisisi, penghitungan, dan pembuatan plot, mengurangi kesalahan manusia.
• Pengoperasian pengontrol yang nyaman– Keypad membran internal memungkinkan pengoperasian mandiri tanpa komputer.
• Hemat biaya– Dibandingkan dengan sistem konsolidasi triaksial tradisional, konsolidasi Rowe menawarkan fungsi serupa dengan biaya lebih rendah.

Apa yang Harus Dipilih

Pilih peralatan ini atau bandingkan dengan model lain berdasarkan persyaratan pengujian:

Aliran Proses

Contoh:Saturasi tekanan balik + uji konsolidasi CRS

• Persiapan spesimen
  • Potong spesimen yang tidak terganggu atau dibentuk kembali menggunakan cincin Ø61,8 mm; tinggi biasanya 20 mm atau 40 mm (tergantung pada tinggi sel).
  • Ukur kadar dan kepadatan air awal.

• Pemasangan spesimen
  • Tempatkan spesimen ke dalam sel konsolidasi Rowe, dengan batu berpori dan kertas saring di atas dan di bawah.
  • Hubungkan sensor tekanan pori ke bagian bawah (atau atas) spesimen.
  • Hubungkan pengontrol tekanan aksial dan pengontrol tekanan balik (jika diperlukan saturasi tekanan balik).
  • Pasang sensor perpindahan vertikal (nolkan).

• Saturasi tekanan balik
  • Berikan tekanan balik (misal, 200 kPa) melalui pengontrol tekanan balik sambil menerapkan tegangan efektif kecil (misal, 5 kPa).
  • Pantau respons tekanan air pori dan hitung nilai B; ketika B ≥ 0,95, saturasi selesai.

• Tetapkan parameter pengujian CRS
  • Dalam perangkat lunak, pilih "Modul konsolidasi CRS".
  • Tetapkan laju regangan yang konstan (misalnya, 0,01 mm/menit).
  • Atur regangan aksial maksimum (misalnya 20%) atau tekanan aksial maksimum (2 MPa).
  • Tetapkan interval perolehan data (misalnya 1 detik).

• Mulai konsolidasi CRS
  • Pengontrol tekanan aksial memampatkan spesimen dengan laju konstan.
  • Perangkat lunak mencatat gaya aksial, perpindahan aksial, tekanan pori, dan waktu secara real time.
  • Memplot kurva tegangan-regangan dan kurva tekanan-regangan air pori.

• Kondisi berhenti
  • Secara otomatis berhenti ketika regangan preset atau tekanan maksimum tercapai.

• Pembongkaran dan pembersihan
  • Bongkar tekanan, lepaskan tekanan balik, keluarkan spesimen, timbang dan keringkan untuk mengukur kadar air akhir.
  • Bersihkan sel, batu berpori, dan sensor.

• Pengolahan data
  • Berdasarkan teori CRS, perangkat lunak secara otomatis menghitung:
    • Koefisien konsolidasi (Cv) dari tekanan pori dan laju pembebanan
    • Indeks kompresi (Cc), indeks rebound (Cs)
    • Tekanan pra-konsolidasi (Pc)
    • Koefisien permeabilitas (k) (tidak langsung)
  • Plot kurva e‑lg p, kurva Cv‑σ′, dll.
  • Menghasilkan laporan pengujian.

Untuk konsolidasi pemuatan bertahap: Tetapkan urutan beban (misalnya 25, 50, 100, 200, 400, 800 kPa); pada setiap langkah pemuatan, catat perpindahan dan tekanan air pori dari waktu ke waktu; perangkat lunak menghitung Cv, av, dll.
Untuk konsolidasi mulur: Terapkan beban konstan dan catat perpindahan dan tekanan air pori dalam periode yang lama untuk menganalisis koefisien konsolidasi sekunder Cα.
Untuk uji permeabilitas (opsional): Setelah konsolidasi atau pada langkah beban tertentu, tutup katup drainase, terapkan perbedaan head yang konstan, ukur laju aliran, dan hitung koefisien permeabilitas.

Ringkasan:Peralatan konsolidasi BTU-RCA-1 Rowe adalah perangkat pengujian konsolidasi multi-fungsi dengan presisi tinggi. Alat ini menggunakan sel tipe Rowe dan pengontrol tekanan/volume ganda, yang mendukung saturasi tekanan balik, CRS, CRL, pemuatan bertahap, mulur, dan uji permeabilitas opsional. Akurasi kontrol tekanan 1 kPa, resolusi volume 0,001 cc, dengan software otomatis penuh. Cocok untuk studi konsolidasi tingkat lanjut pada tanah berbutir halus, terutama untuk proyek penelitian yang memerlukan presisi tinggi. Catat tekanan maksimum (2 MPa) dan ukuran spesimen (hanya Ø61,8 mm); jika diperlukan tekanan yang lebih tinggi atau spesimen yang lebih besar, peralatan lain harus dipertimbangkan.
