Aparat Konsolidasi KO

Deskripsi Produk

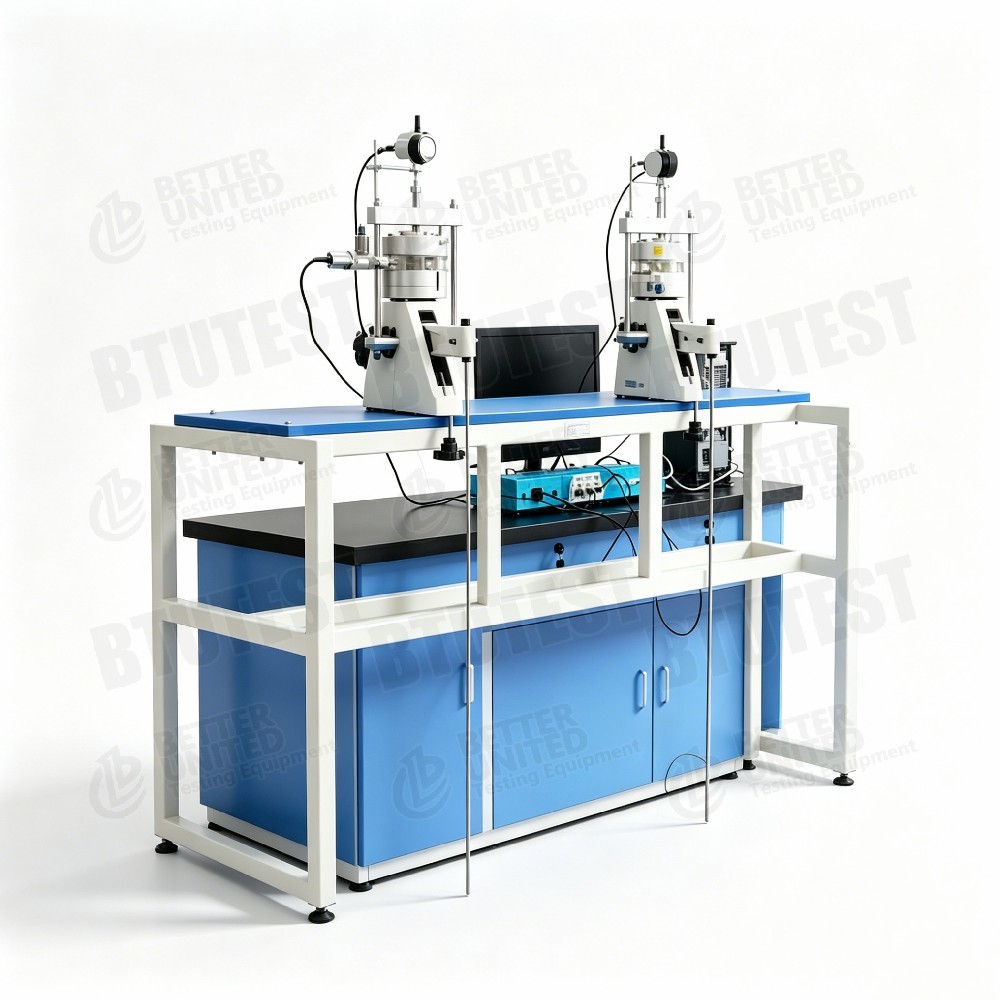

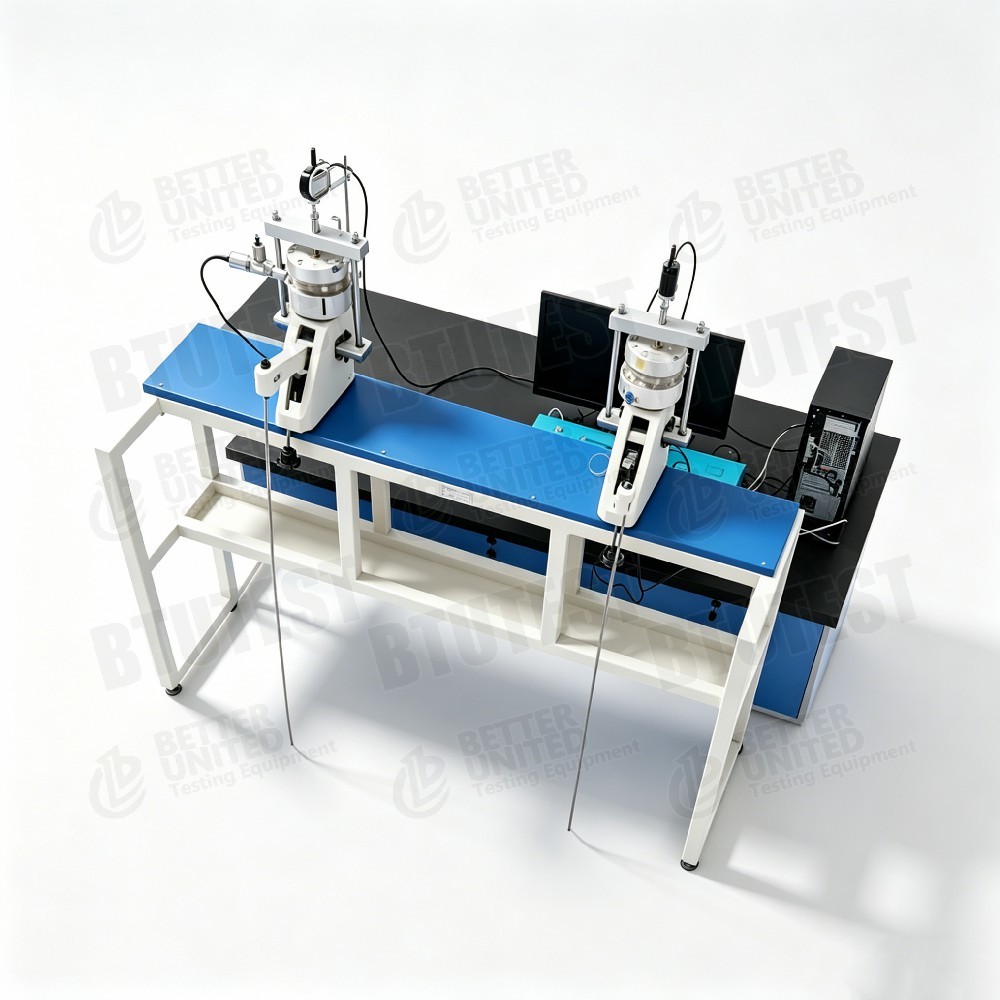

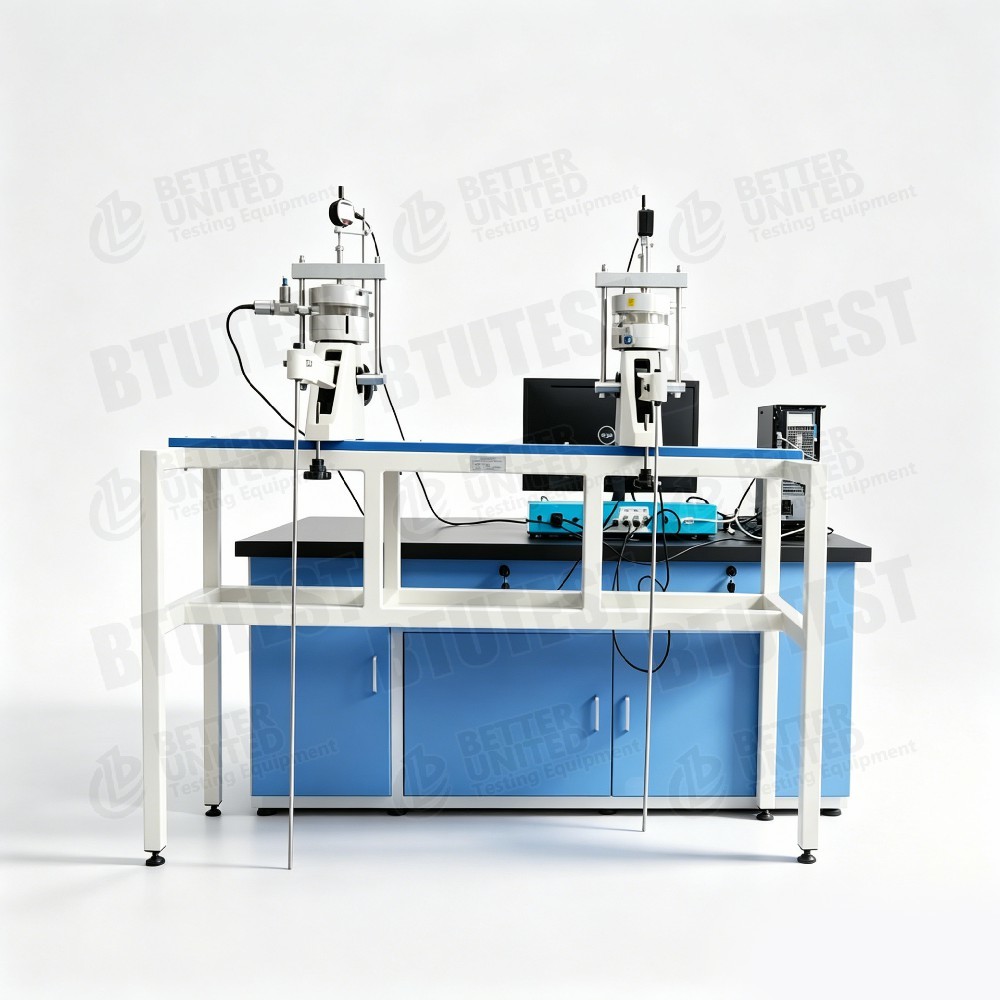

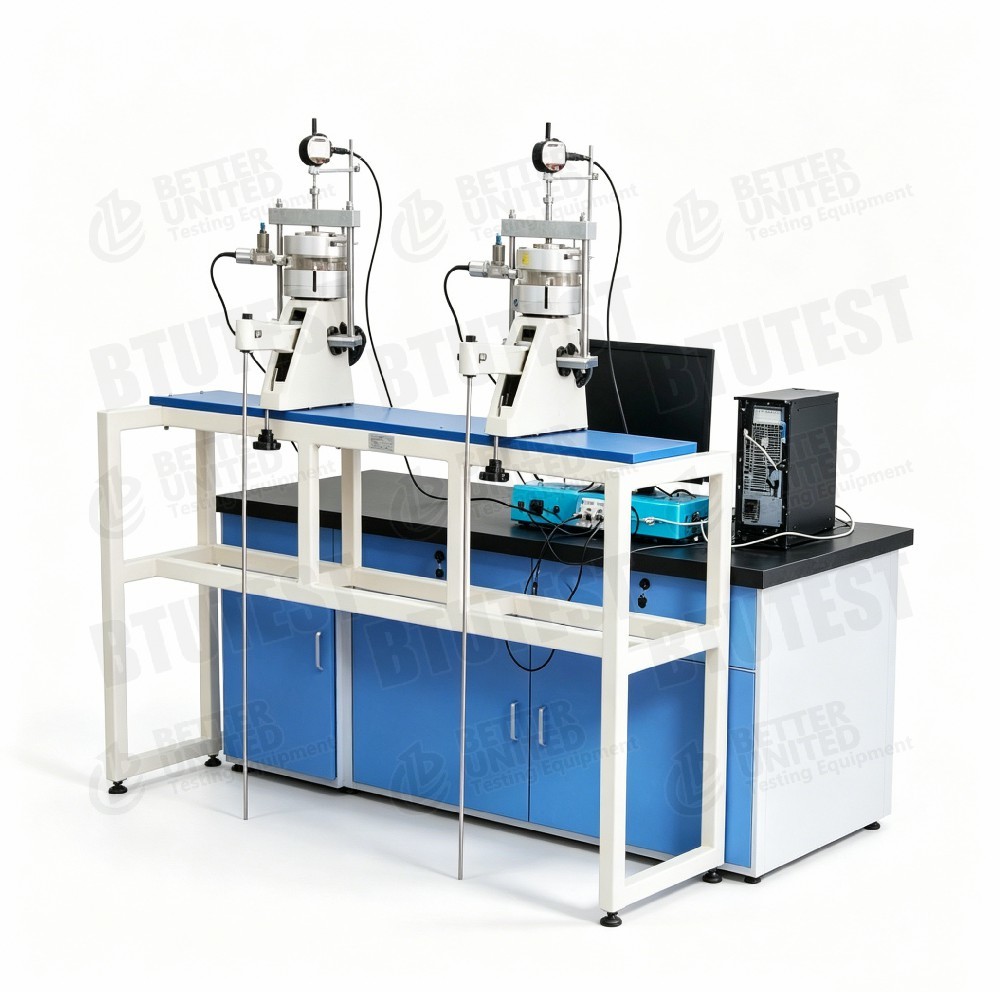

Aparat Konsolidasi KO

ModelBTU-STC-KO

Keterangan

Peralatan tersebut adalah aPeralatan konsolidasi KO, modelBTU-STC-KO, digunakan untuk menentukankoefisien tekanan tanah diam (K₀)spesimen tanah dengan diameter Ø61,8 mm. Tekanan lateral dalam kondisi tanpa regangan lateral diukur menggunakan pengukur tekanan pori (atau sensor tekanan lateral). Hal ini terutama digunakan untuk mempelajari karakteristik kompresi tanah di bawah pengekangan lateral, memberikan nilai K₀ untuk perhitungan penurunan dan analisis tekanan tanah.

Ikhtisar sistem: Peralatan konsolidasi KO digunakan untuk menentukan koefisien tekanan tanah diam untuk benda uji tanah Ø61,8 mm. Tekanan lateral dapat diukur dengan alat pengukur tekanan pori.

Standar Tes (Internasional)

• ASTM D2435(Konsolidasi satu dimensi – kondisi K₀ dapat diturunkan)
• ASTM D4186(Konsolidasi CRS – pengukuran K₀ dimungkinkan)
• ASTM D4767(Kompresi triaksial – tahap konsolidasi K₀)
• ISO 17892‑5(Uji konsolidasi)
• BS 1377‑6(Uji konsolidasi)
• GB/T Tiongkok 50123‑2019(Standar untuk metode pengujian tanah – termasuk uji K₀)

Peralatan tersebut dapat memenuhi persyaratan standar ini untuk pengukuran tekanan lateral, pembebanan aksial, pengukuran perpindahan, dll.

Spesifikasi

Catatan: Tangkapan layar tidak menentukan tekanan aksial maksimum, metode pemuatan (tuas/servo), rentang sensor tekanan lateral, akurasi, dll. – lihat manual produk.

Detil

• Prinsip konsolidasi K₀– Di bawah pengekangan lateral penuh (regangan lateral nol), tekanan aksial diterapkan pada spesimen dan tekanan lateral (σ h) diukur. Koefisien tekanan bumi dalam keadaan diam adalah K₀ = σ_h / σ_v.
• Ukuran spesimen– Diameter 61,8 mm, tinggi 40 mm (rasio tinggi terhadap diameter ≈0,65, umum untuk uji konsolidasi K₀).
• Pengukuran perpindahan aksial– Rentang 12,7 mm, resolusi 0,01 mm (10 μm), memungkinkan perekaman kompresi yang presisi.
• Segel sel tekanan– Tidak ada kebocoran pada tekanan terukur, perubahan volume <0,20 ml (perubahan volumetrik sangat kecil, memastikan kekakuan lateral).
• Pengukuran tekanan lateral– Menggunakan pengukur tekanan pori (dihubungkan dengan sensor tekanan lateral atau sensor tekanan cairan).
• Bahan yang cocok– Tanah berbutir halus (lempung, lempung berlanau), biasa digunakan untuk penentuan K₀ tanah jenuh.

Aplikasi

• Perhitungan penyelesaian pondasi– Nilai K₀ digunakan untuk estimasi penurunan tanah yang terkonsolidasi normal dan terkonsolidasi berlebihan (misalnya, metode uji konsolidasi K₀).
• Perhitungan tekanan bumi– K₀ diperlukan untuk menghitung tekanan tanah diam pada dinding penahan tanah, dinding basement, dll.
• Parameter model konstitutif– Menyediakan parameter K₀ untuk model seperti Modified Cam Clay.
• Pengujian laboratorium– Lembaga penelitian dan laboratorium mekanika tanah universitas.
• Validasi model numerik– Memberikan nilai K₀ laboratorium untuk mengkalibrasi model elemen hingga.

Keuntungan

• Konsolidasi K₀ khusus– Desain khusus untuk mengukur koefisien tekanan tanah saat diam, struktur kompak.
• Pengukuran perpindahan presisi tinggi– Resolusi 0,01 mm, memenuhi persyaratan akurasi deformasi konsolidasi.
• Penyegelan yang bagus– Perubahan volume sel tekanan <0,20 ml, memastikan penahan lateral (perkiraan regangan lateral nol).
• Pengoperasian yang mudah– Tekanan lateral dapat diukur langsung dengan alat pengukur tekanan pori.
• Ukuran spesimen standar– Ø61,8 mm adalah ukuran umum, yang memudahkan persiapan dan perbandingan sampel.
• Kesesuaian– Dapat digunakan dengan berbagai sistem pemuatan (tuas, servo, dll., untuk disediakan terpisah).

Apa yang Harus Dipilih

Pilih peralatan ini atau bandingkan dengan konfigurasi lain berdasarkan persyaratan pengujian:

Aliran Proses

Contoh:Uji konsolidasi K₀ standar (pembebanan bertahap, tanah liat jenuh)

• Persiapan spesimen
  • Potong spesimen tanah liat yang tidak terganggu atau dibentuk kembali menggunakan cincin berukuran Ø61,8×40 mm.
  • Jenuh (saturasi tekanan vakum atau balik), mengukur kadar dan kepadatan air awal.

• Pemasangan spesimen
  • Tempatkan spesimen ke dalam sel tekanan konsolidometer K₀, dengan batu berpori di atas dan di bawah.
  • Pasang sensor perpindahan aksial (nolkan).
  • Hubungkan sistem pengukuran tekanan lateral (pengukur tekanan pori atau sensor tekanan lateral) dan hilangkan aliran udara pada sel tekanan.
  • Tempatkan sel tekanan pada rangka pembebanan (misalnya rangka utama konsolidometer terpisah).

• Terapkan tekanan tempat duduk awal
  • Berikan tekanan aksial kecil (misalnya 5 kPa) dan catat perpindahan aksial awal dan tekanan lateral.

• Tetapkan parameter pengujian
  • Tentukan urutan beban (misalnya, 25, 50, 100, 200, 400, 800 kPa).
  • Durasi untuk setiap tahap pembebanan biasanya 24 jam atau hingga konsolidasi stabil (perubahan perpindahan <0,01 mm per jam).
  • Tetapkan interval perolehan data (misalnya 0,1, 1, 10, 60 menit).

• Mulai tesnya
  • Terapkan langkah beban aksial pertama.
  • Catat perpindahan aksial dan tekanan lateral secara real time.
  • Pada setiap langkah beban, setelah perpindahan aksial stabil, catat tekanan lateralnya.

• Hitung K₀
  • Untuk setiap langkah beban, K₀ = tekanan lateral (σh)/tekanan aksial (σv).
  • Plot kurva K₀ vs. σ_v.

• Akhir dan pembongkaran
  • Setelah pengujian, bongkar, keluarkan spesimen.
  • Bersihkan sel tekanan dan sensor.

• Pengolahan data
  • Hitung nilai K₀ untuk setiap langkah pemuatan; mengambil rata-rata atau menganalisis tren.
  • Untuk tanah yang terkonsolidasi normal, K₀ ≈ 1 – sin φ′ (rumus Jaky) dapat digunakan untuk verifikasi.
  • Buat laporan pengujian.

Jika peralatan dipasangkan dengan asistem pemuatan servo, alat ini dapat melakukan CRS atau pemuatan bertahap otomatis dengan perolehan tekanan lateral secara real-time, sehingga meningkatkan efisiensi.

Ringkasan:BTU-STC-KO adalah peralatan konsolidasi K₀ khusus untuk menentukan koefisien tekanan tanah pada spesimen tanah diam Ø61,8×40 mm. Produk ini memiliki resolusi perpindahan aksial 0,01 mm dan sel tekanan yang tersegel dengan baik (perubahan volume <0,20 ml). Tekanan lateral diukur melalui pengukur tekanan pori atau sensor tekanan lateral. Sangat cocok untuk perhitungan penurunan pondasi, analisis tekanan tanah, dan penentuan parameter model konstitutif. Perhatikan bahwa sistem pembebanan (misalnya, kerangka beban konsolidometer) harus disediakan secara terpisah; jika diperlukan pemuatan otomatis presisi tinggi, sistem servo dapat ditambahkan. Peralatan ini dirancang hanya untuk tanah berbutir halus, dengan ukuran spesimen tetap.
