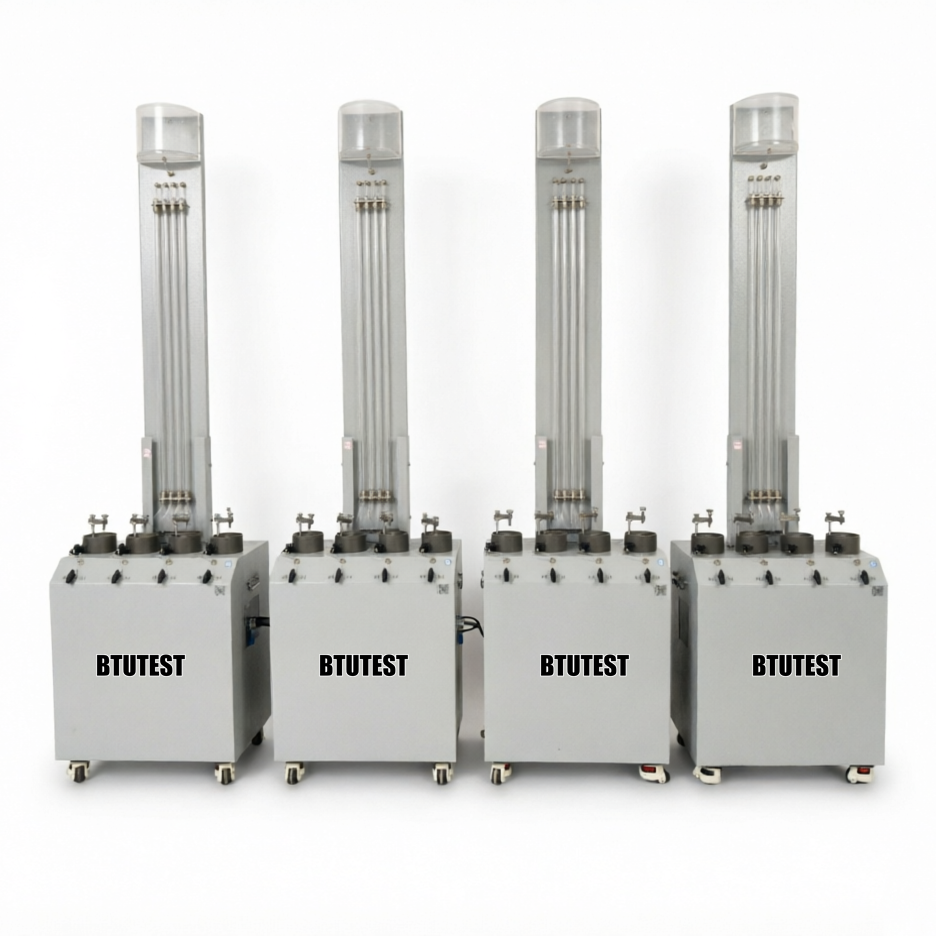

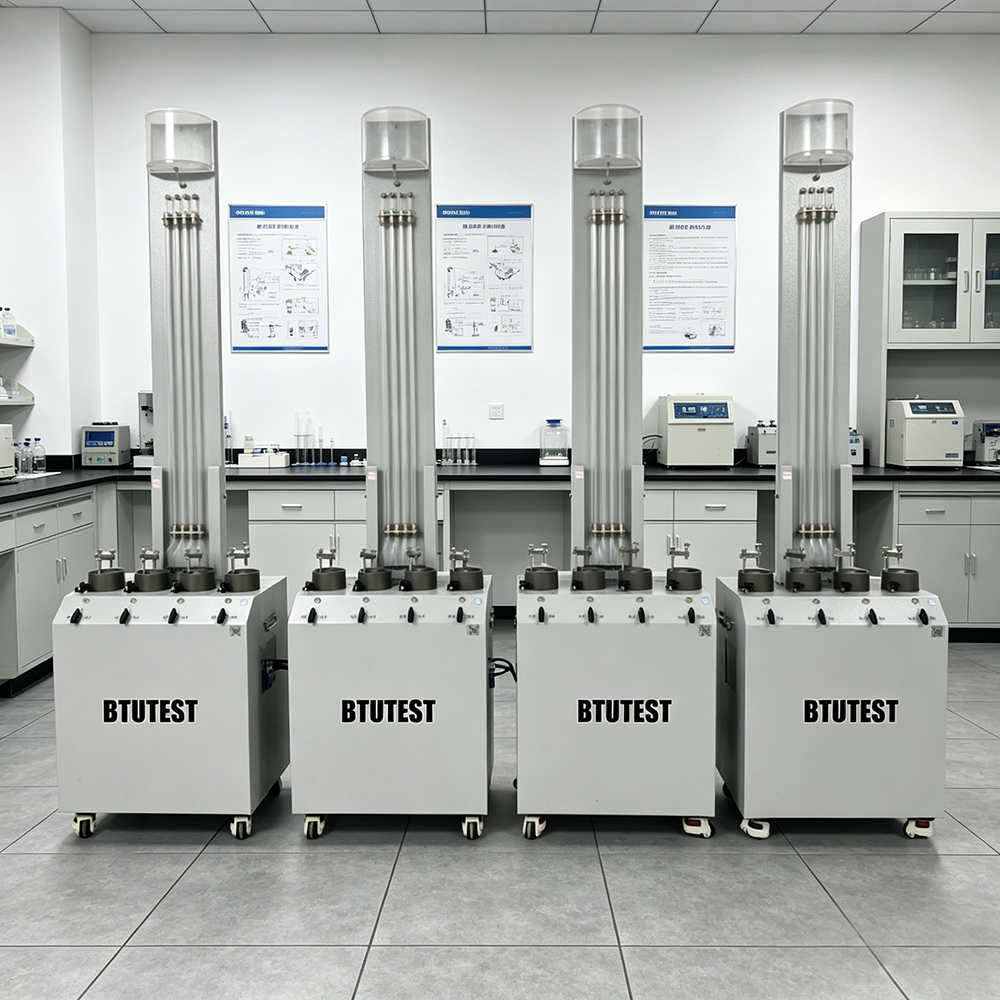

Permeameter Kepala Jatuh Empat Unit Cerdas

Deskripsi Produk

Smart Permeameter Kepala Jatuh Empat Unit untuk Tanah Berbutir Ringan

ModelBTU- FHP-4

Deskripsi

Peralatan ini adalahpermeameter kepala jatuh empat unit cerdas untuk tanah berbutir halus, modelBTU- FHP-4, digunakan untuk menentukan koefisien permeabilitas tanah berbutir halus (tanah lumpur, tanah liat lumpur, tanah liat, dan tanah lingkungan).memungkinkan tes permeabilitas kepala jatuh secara bersamaan pada empat spesimen, menggantikan permeameter Tipe 55 tradisional.

• Penguji koefisien permeabilitas sepenuhnya otomatis
• Diameter spesimen 61,8 mm (area 30 cm2)
• Tinggi sampel 40 mm (panjang jalur aliran)
• Luas pemotongan tabung kepala jatuh 0,785 cm2
• Sensor tingkat cairan: kisaran 2000 mm kepala air, resolusi 0,1 mm, akurasi ± 0,15% FS
• Waduk air: 6 L, disegel untuk menjaga kebersihan air
• Dilengkapi dengan sistem pengumpulan data dan perangkat lunak, tampilan waktu nyata dari ketinggian kepala air, status uji, dll.
• Antarmuka komunikasi kecepatan tinggi dengan komputer; pemantauan perangkat lunak kurva operasi real-time, penyimpanan dan akuisisi data

Standar pengujian (internasional)

• ASTM D5084(Metode pengujian standar untuk permeabilitas tanah ∼ metode kepala jatuh)
• ASTM D5856(Permeabilitas tanah menggunakan permeamer dinding fleksibel)
• ISO 17892‐11(Pengujian geoteknik  Uji permeabilitas)
• BS 1377-6(Standar Inggris  Uji permeabilitas)
• Cina SL 237-042(Prosedur pengujian geoteknik ️ Uji permeabilitas kepala jatuh)
• JGS 0563(standar uji permeabilitas Jepang)

Peralatan ini cocok untuk pengujian permeabilitas kepala jatuh pada tanah berbutir halus dan dapat memenuhi persyaratan standar di atas mengenai ukuran sampel, pengukuran kepala air,pengumpulan data, dll.

Spesifikasi

Parameter	Spesifikasi
Model	BTU-FHP-4
Nama instrumen	Permeameter kepala jatuh empat unit cerdas untuk tanah berbutir halus
Struktur	Empat unit (4 sel permeameter independen)
Diameter spesimen	61.8 mm (area 30 cm2)
Tinggi spesimen	40 mm (panjang jalur aliran)
Luas penampang tabung kepala yang jatuh	00,785 cm2
Sensor tingkat cairan	Jangkauan 2000 mm kepala air, resolusi 0,1 mm, akurasi ± 0,15% FS
Waduk air	6 L, disegel
Pengumpulan data	Sistem dan perangkat lunak termasuk; tampilan kepala air secara real-time, status uji
Antarmuka komunikasi	Antarmuka kecepatan tinggi
Fungsi perangkat lunak	Pemantauan kurva secara real-time, penyimpanan dan pengumpulan data
Jenis tanah yang berlaku	Tanah licin, tanah liat licin, tanah liat, tanah lingkungan

Rincian

• Struktur independen empat unit- Empat sampel dapat diuji secara bersamaan, meningkatkan efisiensi; setiap sel permeameter independen untuk menghindari gangguan.
• Dirancang untuk tanah berbutir halus️ Sampel diameter 61,8 mm, tinggi 40 mm, sesuai dengan spesifikasi standar untuk uji permeabilitas tanah berbutir halus.
• Metode kepala jatuhCocok untuk tanah permeabilitas rendah (k = 10−5 sampai 10−8 cm/s), menghitung koefisien permeabilitas dari peluruhan kepala air dari waktu ke waktu.
• Sensor tingkat cairan presisi tinggiJangkauan 2000 mm kepala air, resolusi 0,1 mm, akurasi ± 0,15% FS jauh lebih baik daripada pembacaan manual.
• Waduk air tertutupKapasitas 6 L; desain tertutup mencegah kontaminasi dan penguapan sumber air.
• Akuisisi dan perangkat lunak otomatis sepenuhnya¢ Tampilan kurva pembusukan kepala air secara real-time, perhitungan otomatis koefisien permeabilitas, penyimpanan data otomatis, pemutaran kurva.
• Mengganti permeameter Tipe 55 tradisional¢ Jenis 55 tradisional adalah unit tunggal dengan pembacaan manual; peralatan ini adalah empat unit dan sepenuhnya otomatis, sangat meningkatkan efisiensi dan akurasi.
• Ketersediaan yang jelas️ Limbah, tanah liat lumpur, tanah liat, dan tanah lingkungan (misalnya, tanah yang terkontaminasi, tanah yang mengeras/stabil).

Aplikasi

• Penelitian lokasi geoteknik¢ Menentukan koefisien permeabilitas lapisan tanah berbutir halus alami untuk analisis penyemburan.
• Teknik pengisianEvaluasi permeabilitas empangan, pengisian bendungan, dan subgrade.
• Geoteknik LingkunganMengukur permeabilitas tanah yang terkontaminasi dan tanah yang mengeras / stabil untuk menilai kinerja penghalang.
• Pengajaran dan penelitianLaboratorium mekanika tanah universitas untuk eksperimen mahasiswa dan pengujian penelitian.
• Penggantian peralatan lamaUpgrade dari permeameter Tipe 55 tradisional untuk otomatisasi yang lebih tinggi.

Keuntungan

• Efisiensi tinggi empat unit¢ Empat sampel diuji dalam satu kali, empat kali lebih efisien dari perangkat satu unit.
• Pengukuran sepenuhnya otomatisSensor tingkat cairan secara otomatis merekam perubahan kepala air; perangkat lunak secara otomatis menghitung koefisien permeabilitas, menghilangkan kesalahan pembacaan manusia.
• Keakuratan tinggiResolusi kepala air 0,1 mm, akurasi 0,15% FS lebih baik daripada pembacaan manual (biasanya 1 mm).
• Waduk air tertutupMenghindari kontaminasi air dan penguapan, memastikan kualitas air yang stabil.
• Pemantauan kurva real-timePerangkat lunak menampilkan kepala air secara real-time versus kurva waktu untuk penilaian status tes yang mudah.
• Penyimpanan data otomatisData tes dapat diekspor untuk menghasilkan laporan yang mudah.
• Penerapan luas️ Lumpur, tanah liat, tanah liat lumpur, dan tanah lingkungan.
• Meningkatkan peralatan tradisionalLebih canggih dan nyaman dari Type 55 permeameters.

Apa yang Harus Dipilih

Pilih peralatan ini atau bandingkan dengan jenis lain berdasarkan persyaratan pengujian:

Aliran Proses

Contoh:Uji permeabilitas kepala jatuh empat unit (tanah berbutir halus)

• Persiapan spesimen
  • Potong tanah berbutir halus yang tidak terganggu atau siapkan sampel yang dibentuk ulang dengan menggunakan cincin pemotong 61,8 mm × 40 mm.
  • Mengukur kandungan air awal dan jenuhkan sampel (vakum atau perendaman air).

• Pemasangan spesimen
  • Letakkan sampel jenuh ke dalam sel permeamer (dengan batu berlubang di bagian bawah), memastikan tidak ada kebocoran udara atau kebocoran dinding samping.
  • Tempatkan empat sel permeameter pada dasar empat unit dan sambungkan tabung kepala yang jatuh.
  • Sambungkan tangki air dan pipa, memastikan semua koneksi disegel.

• De-airing dan saturasi
  • Buka katup masuk air untuk memungkinkan air mengalir ke atas melalui sampel, mengeluarkan gelembung udara dari sampel dan jalur.
  • Tutup katup ventilasi udara untuk mencapai jenuh penuh sampel.

• Tetapkan parameter pengujian
  • Dalam perangkat lunak, masukan: tinggi sampel (40 mm), area sampel (30 cm2), area penampang tabung kepala jatuh (0,785 cm2).
  • Atur kepala air awal (misalnya, 1800 mm) dan kepala air akhir (misalnya, 200 mm).
  • Atur interval pengambilan sampel (misalnya, 1 detik atau pemicu otomatis).

• Mulailah tes.
  • Perangkat lunak mulai merekam kepala air versus waktu (berbaca secara otomatis dari sensor tingkat cairan).
  • Grafik waktu nyata kurva pembusukan kepala air (skala semi-log).
  • Tes secara otomatis berakhir ketika kepala air turun ke nilai akhir (atau dapat dihentikan secara manual).

• Pencatatan dan perhitungan data
  • Perangkat lunak secara otomatis mencatat data air dan waktu.
  • Menghitung koefisien permeabilitas menggunakan rumus kepala jatuh:
    e a = luas penampang tabung kepala jatuh, L = tinggi sampel, A = luas sampel, t = interval waktu, h1 dan h2 adalah kepala air yang sesuai.
  • Beberapa nilai k dapat dihitung selama interval waktu yang berbeda dan rata-rata.

• Pembersihan
  • Setelah tes, tutup inlet air, keluarkan sampel.
  • Bersihkan sel permeameter, tabung, dan waduk air.

Ringkasan:BTU-FHP-4 adalah permeameter kepala jatuh empat unit yang cerdas yang dirancang khusus untuk tanah berbutir halus seperti lumpur, tanah liat, dan tanah liat lumpur.Dengan sensor tingkat cairan presisi tinggi (0.1 mm resolusi), perangkat lunak otomatis penuh, tampilan kurva waktu kepala air secara real-time, dan perhitungan koefisien permeabilitas otomatis,Ini menggantikan permeameter Tipe 55 tradisional dan sangat meningkatkan efisiensi dan akurasiIni cocok untuk penyelidikan situs geoteknik, teknik pengisian, geoteknik lingkungan, dan bidang lainnya.Perhatikan bahwa peralatan ini tidak cocok untuk tanah berbutir kasar (yang membutuhkan permeameter kepala konstan) dan dimaksudkan untuk digunakan di laboratorium.
