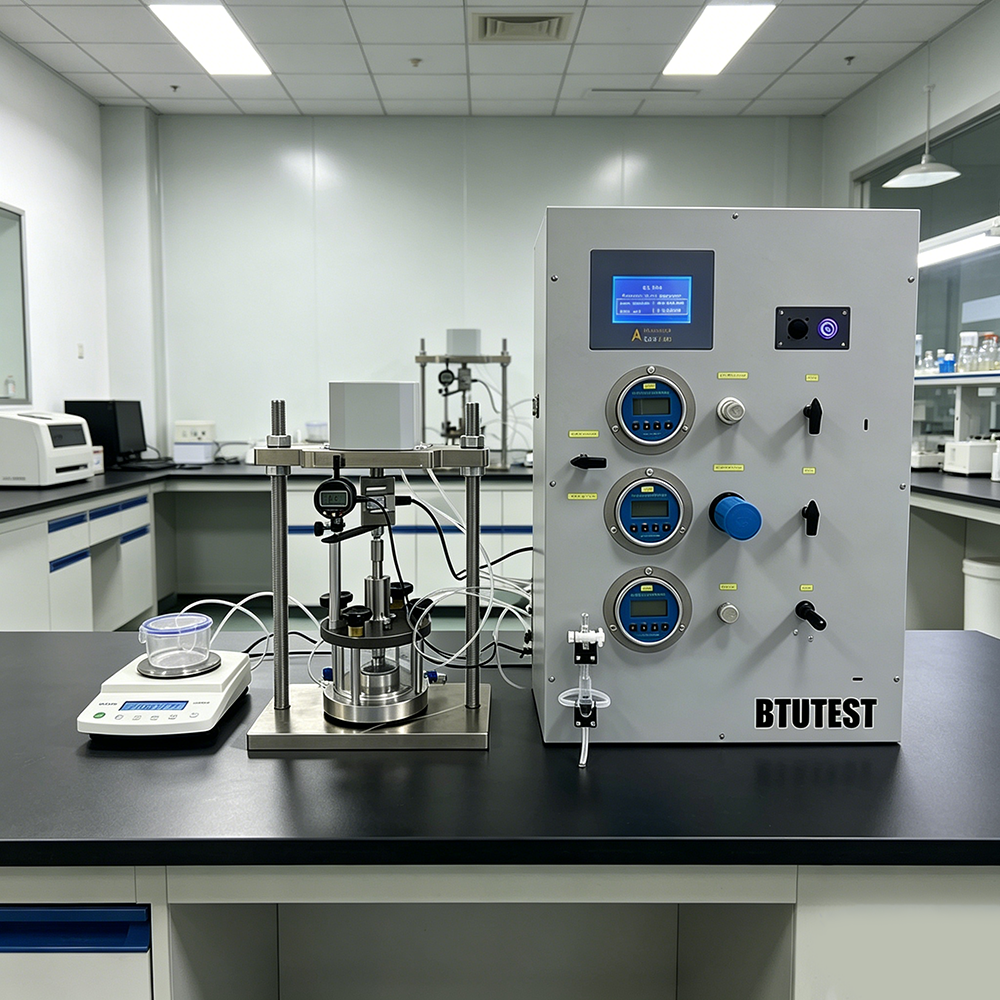

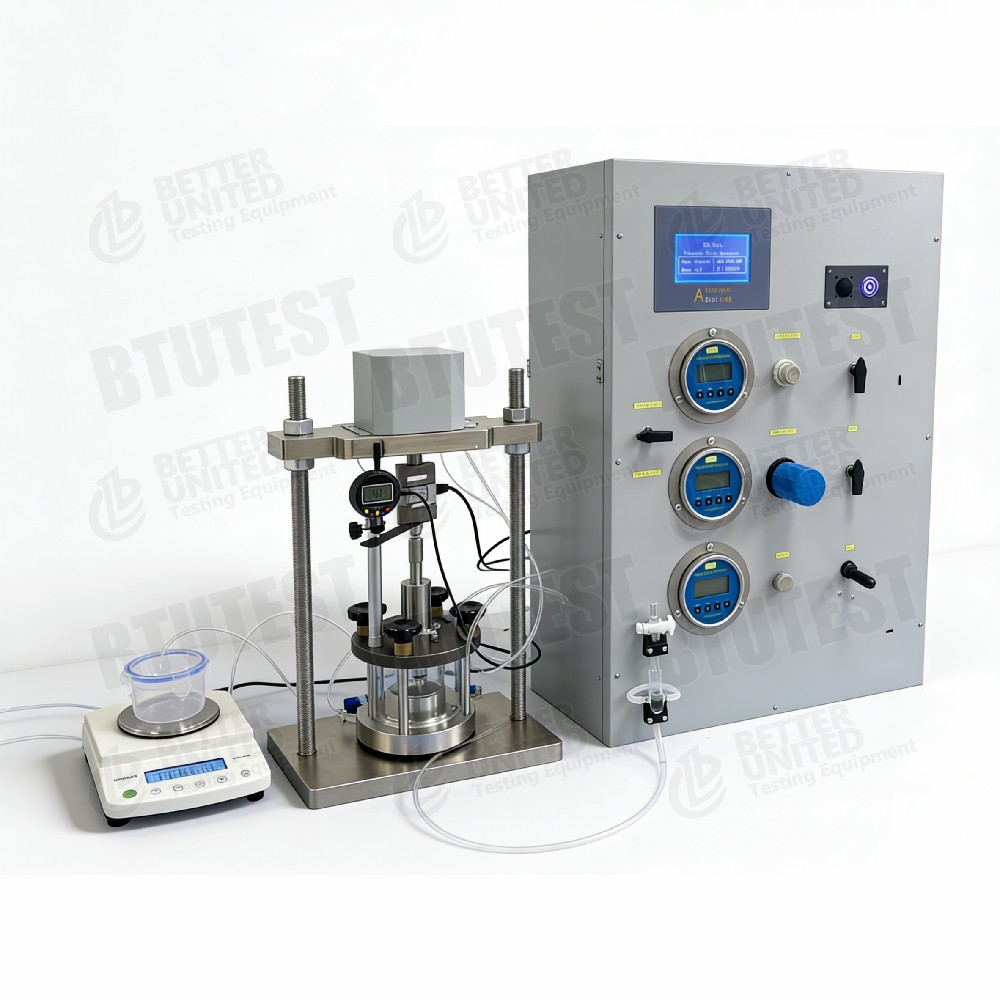

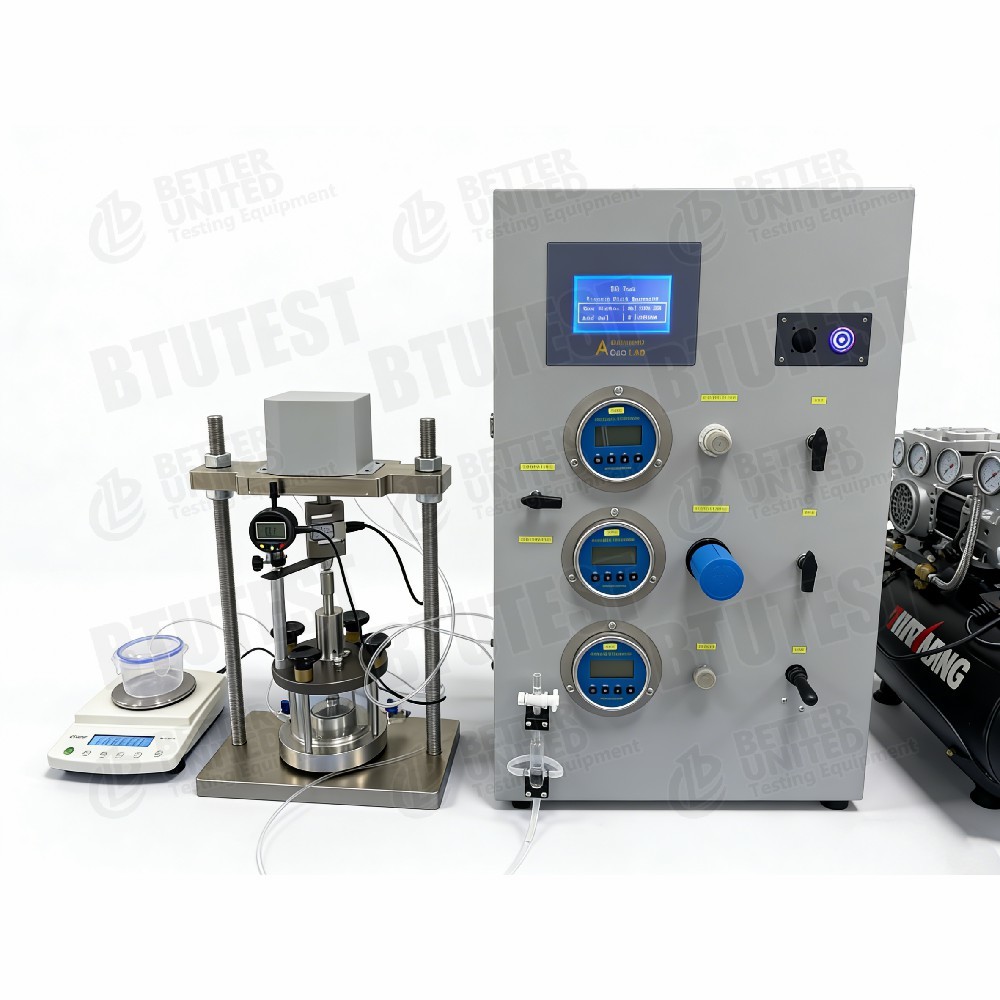

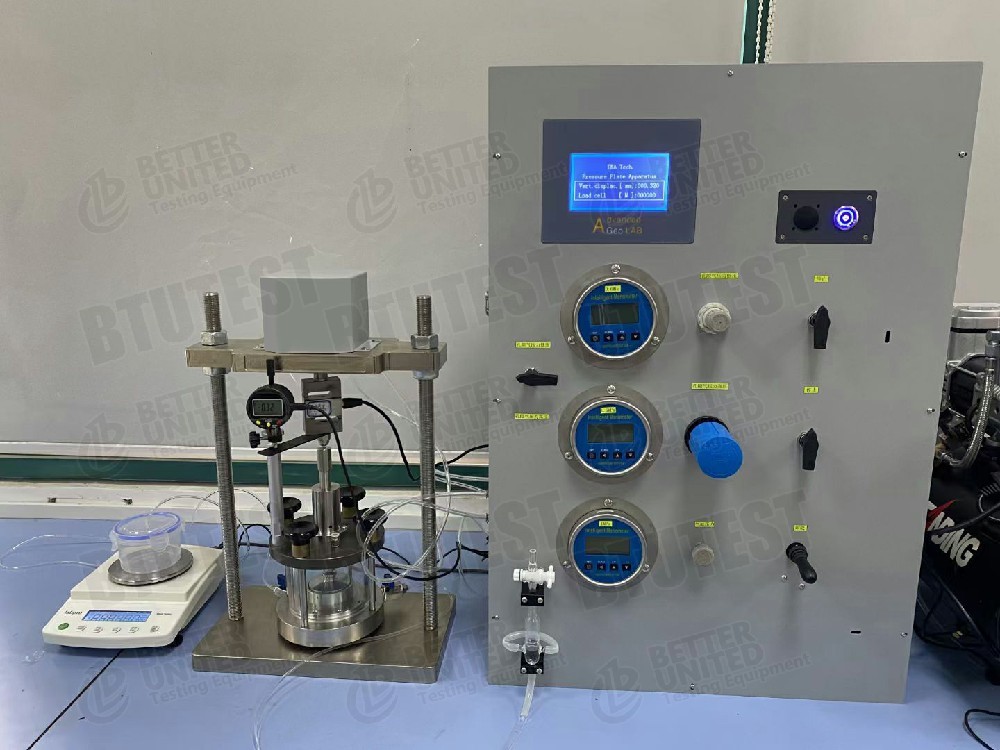

Peralatan Membran Tekanan Tanah Berbutir Kasar

Deskripsi Produk

Deskripsi

Seri instrumen ini dirancang untuk pengujian tanah yang tidak jenuh untuk menentukan kurva karakteristik tanah-air (SWCC)Hubungan antara penyerapan matrik dan kandungan air tanah (isi air volumetrik), kandungan air gravimetrik, atau tingkat kejenuhan). Alat ini menggunakan teknik translasi poros untuk secara tepat menerapkan hisap matriks pada sampel dengan mengendalikan tekanan udara,Dengan demikian mendapatkan SWCC lengkapHal ini banyak digunakan dalam mekanika tanah tak jenuh, analisis stabilitas lereng, prediksi penyelesaian pondasi, dan bidang terkait.

Ada dua model yang tersedia:

• BTU- SWCC-1(aparat piring tekanan standar)
• BTU- SWCC-2(aparat membran tekanan tanah berbutir kasar), yang memiliki ruang internal yang lebih besar yang mampu menampung beberapa cakram keramik yang ditumpuk, cocok untuk pengujian tanah berbutir kasar atau tinggi.

Standar Uji

Peralatan ini cocok untuk standar internasional berikut yang mencakup metode pengujian piring tekanan / membran tekanan:

• ASTM D6836(Metode uji standar untuk penentuan kurva karakteristik air tanah):Metode B (kamar tekanan dengan pengukuran volume) dan Metode C (kamar tekanan dengan pengukuran gravimetrik) mencakup kisaran hisap dari 0 hingga 1500 kPa, yang tepatnya adalah kisaran dari 15-Bar tekanan pelat perangkat.
• ISO 11274(Kualitas tanah Determinasi karakteristik retensi air Metode laboratorium): Pasal 4.4 secara khusus menggambarkan penggunaan ekstraktor piring tekanan untuk menentukan retensi air tanah pada rentang tekanan sekitar 5 kPa hingga 1500 kPa.
• ASTM D2325(Metode pengujian standar untuk hubungan kapiler kelembaban untuk tanah kasar dan medium-tekstur dengan peralatan membran tekanan ¢ standar historis, digantikan oleh D6836)
• GB/T 50123‐2019(Standar untuk metode pengujian geoteknik)

Spesifikasi

BTU-SWCC-1 (Aparatur Piring Tekanan Standar)

BTU-SWCC-2 (Aparatur Membran Tekanan Tanah Berbutir Karat)

Rincian

• Prinsip inti (Teknik Translasi Poros): Tekanan udara diterapkan ke ruang tekanan melalui pengontrol tekanan. Tekanan udara ini sama dengan penyerapan matriks yang diterapkan pada sampel.Karena cakram keramik memiliki nilai masuk udara yang tinggi (15 Bars, lebih tinggi dari tekanan udara yang diterapkan), mencegah udara menerobos sementara memungkinkan air pori untuk melewati disk keramik ke saluran drainase untuk pengukuran.Ini adalah metode standar untuk penentuan SWCC tanah tak jenuh dan banyak divalidasi..

• Disk keramik dengan aliran udara tinggi (15 Bar): Disk keramik 15 bar adalah komponen penting dari perangkat. ukuran pori yang sangat kecil mencegah aliran udara bahkan pada matriks hisap hingga 1500 kPa,memastikan bahwa tekanan air pori tetap pada tekanan atmosfer sepanjang uji. BTU-SWCC-2 juga mencakup cakram keramik 5 Bar untuk tes sedotan yang lebih rendah.

• Sistem pemuatan pneumatik vertikal: Dilengkapi dengan silinder beban dua arah (kekuatan 0-5 kN, pergeseran 0-50 mm), memungkinkan penerapan beban vertikal dalam kondisi K0 (negara terkonsolidasi).Ini mensimulasikan kondisi stres in situ untuk pengujian SWCC yang bergantung pada stres (SDSWCC).

• Pengukur tekanan ganda dan regulator: Kelas 0,25 presisi tinggi tekanan gauge dan regulator dengan tekanan pasokan diatur 0-1.5 MPa memastikan kontrol sedotan yang tepat.

• Perangkat pengukuran volume: kisaran 0-200 ml, akurasi ±0,01 ml, secara akurat mengukur drainase sampel, memungkinkan perhitungan perubahan kandungan air volumetrik.

• Sistem tampilan LCD: Tampilan real-time gaya aksial dan perpindahan untuk pemantauan yang mudah.

• Perangkat lunak pengumpulan dan pemrosesan data: Perangkat lunak khusus secara otomatis merekam drainase versus waktu, menghitung perubahan kandungan air, menghasilkan kurva SWCC, dan output parameter kunci (nilai masuk udara, kandungan air residual, dll.).

• Sistem kontrol suhu opsional: 0 °C + 90 °C memungkinkan studi efek suhu pada retensi air tanah tak jenuh.

• Desain kapasitas tinggi (BTU- SWCC-2): Kamar internal dapat menampung hingga 48 sampel cincin pemotong secara bersamaan, secara dramatis meningkatkan efisiensi pengujian batch.

Aplikasi

• Penentuan kurva karakteristik tanah-air (SWCC) dari tanah tak jenuh (jalur pengeringan dan pembasmian)
• Studi hubungan antara penyerapan matriks dan kandungan air tanah
• Analisis stabilitas lereng (SWCC sangat penting untuk membangun teori kekuatan geser tanah tak jenuh)
• Kapasitas bantalan dan prediksi pendirian pondasi (parameter kunci dalam mekanika tanah tak jenuh)
• Analisis karakteristik penyemburan (penentuan konduktivitas hidraulik tak jenuh)
• Evaluasi pengaruh perubahan dasar air pada perilaku teknik tanah
• Penilaian kinerja sistem lapisan tempat pembuangan sampah
• Perilaku kopling hidromekanik dari tanah tak jenuh
• Evaluasi retensi air dari tanah yang dimodifikasi atau stabilisasi dengan bentonit
• Studi adaptasi perubahan iklim untuk infrastruktur

Keuntungan

• Jangkauan sedotan yang luas: Penyedutan terkontrol maksimum 15 Bar (1500 kPa) ️ sepenuhnya sesuai dengan Metode ASTM D6836 B / C, yang mencakup rentang penyedutan sebagian besar tanah yang tidak jenuh.
• Kontrol hisap presisi tinggi: Pengukur tekanan kelas 0.25 dan regulator presisi memberikan presisi kontrol hisap yang terkemuka di industri.
• Kemampuan pengujian SWCC yang bergantung pada tekanan:Sistem pemuatan pneumatik vertikal yang unik memungkinkan aplikasi beban vertikal (0-5 kN) dalam kondisi K0 ¢ memungkinkan pengujian SWCC (SDSWCC) yang bergantung pada tegangan yang benar-benar mensimulasikan kondisi tegangan in situ, sebuah fitur yang tidak tersedia pada peralatan piring tekanan standar.
• Jangkauan pengukuran volume yang besar: kisaran pengukuran drainase 0-200 ml dengan akurasi ±0,01 ml
• Pemantauan data real-time: Layar LCD menampilkan gaya aksial dan perpindahan untuk pemantauan uji yang mudah.
• Pilihan ukuran sampel yang berbeda: Mendukung Φ61.8mm, Φ70mm, Φ90mm; model berbutir kasar mendukung spesimen Φ150mm
• Produksi tinggi (BTU- SWCC-2): Uji hingga 48 sampel secara bersamaan
• Kontrol suhu opsionalSistem opsional: 0 °C + 90 °C memungkinkan studi efek suhu pada perilaku tanah tak jenuh.
• Pengumpulan data otomatis: Perangkat lunak khusus secara otomatis menghitung dan memetakan kurva SWCC
• Prosedur pengujian standar: Sepenuhnya sesuai dengan ASTM D6836 dan ISO 11274 ∙ Hasil tes diakui secara internasional.

Apa yang Harus Dipilih

Aliran Proses

• Persiapan spesimen: Siapkan sampel tanah dengan ukuran yang ditentukan sesuai dengan prosedur standar; mengukur kandungan air awal; letakkan ke dalam cincin pemotong.
• Disk keramik jenuh: Penuhkan cakram keramik 15 Bar dengan aliran udara tinggi dan lepaskan semua gelembung udara.
• Pemasangan spesimen: Letakkan cakram keramik jenuh di bagian bawah ruang tekanan; letakkan sampel di atas cakram keramik, memastikan kontak yang baik.
• Hubungkan sistem drainase: Sambungkan saluran drainase ke perangkat pengukuran volume (rentang 0-200 ml, akurasi ±0,01 ml).
• Gunakan tekanan udara: Secara bertahap menerapkan tekanan udara target (0-1.5 MPa, diatur secara bebas) menggunakan regulator presisi tinggi.
• Mengukur drainase & menentukan keseimbangan: Ketika drainase sampel tanah pada sedotan ini mencapai keseimbangan, mencatat volume drainase kumulatif menggunakan alat pengukuran volume.Keseimbangan biasanya dianggap tercapai ketika pembacaan berturut-turut (e.g., selama 24 jam) perubahan kurang dari 0,01 ml.
• Meningkatkan hisap secara bertahap: Menurut rencana uji, tingkatkan tekanan udara secara bertahap (dengan demikian meningkatkan penyerapan matriks) dan ulangi langkah 5-6 untuk mendapatkan data drainase pada beberapa titik penyerapan.
• Pengungkapan dan penimbangannya: Setelah menyelesaikan semua titik hisap, lepaskan tekanan udara, lepaskan sampel, dan ukur kandungan air akhir.
• Perhitungan data: Menggunakan volume drainase pada setiap langkah hisap bersama dengan isi air awal dan akhir, hitung kembali isi air volumetrik (atau tingkat kejenuhan) pada setiap titik hisap.
• Fitting kurva SWCC: Menggambar nilai hisap terhadap kandungan air volumetrik yang sesuai pada grafik semi-logaritma; menggunakan perangkat lunak profesional untuk melakukan penyesuaian kurva dan mendapatkan SWCC lengkap.
• Parameter ekstrak: Dari kurva SWCC, ekstrak parameter utama nilai masuk udara (AEV), kandungan air residu, kemiringan kurva, dll.
• Generasi laporan: Membuat laporan uji yang mencakup kurva SWCC dan parameter kunci.
