permeameter otomatis kepala variabel geng ganda

Deskripsi Produk

Deskripsi

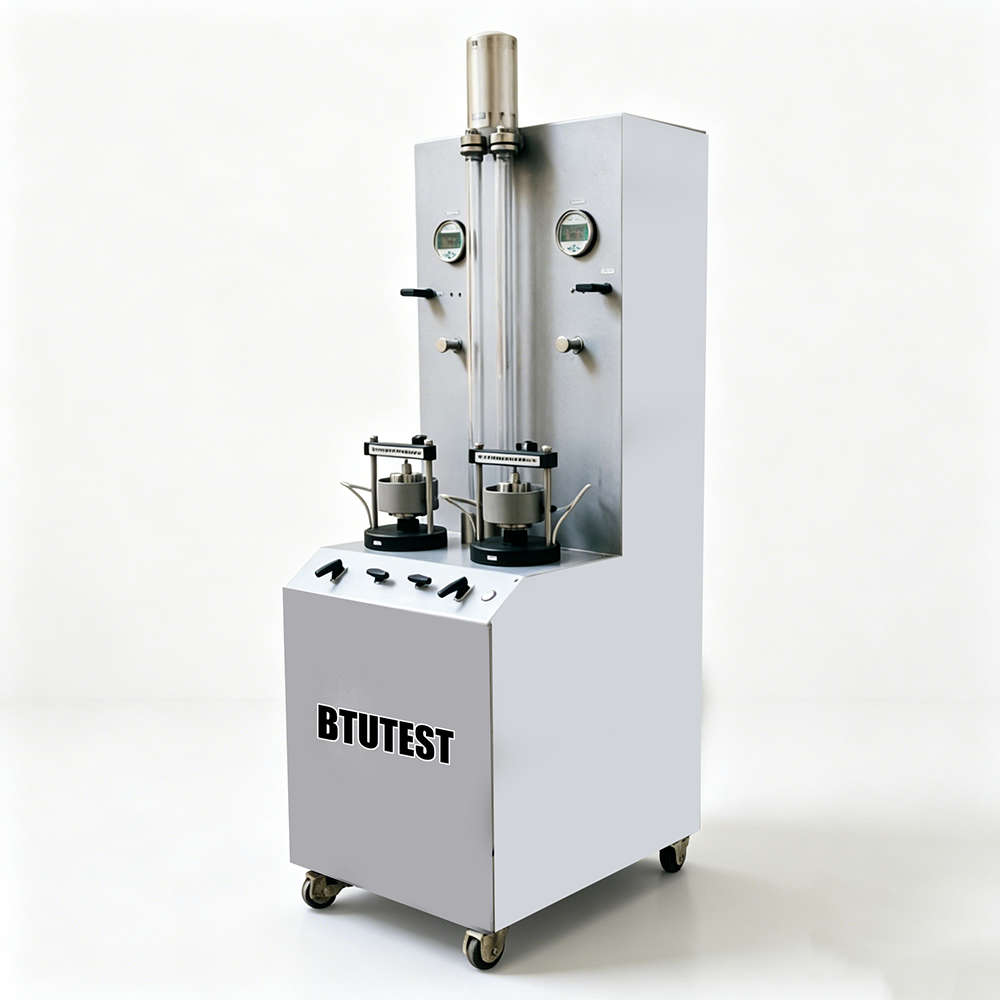

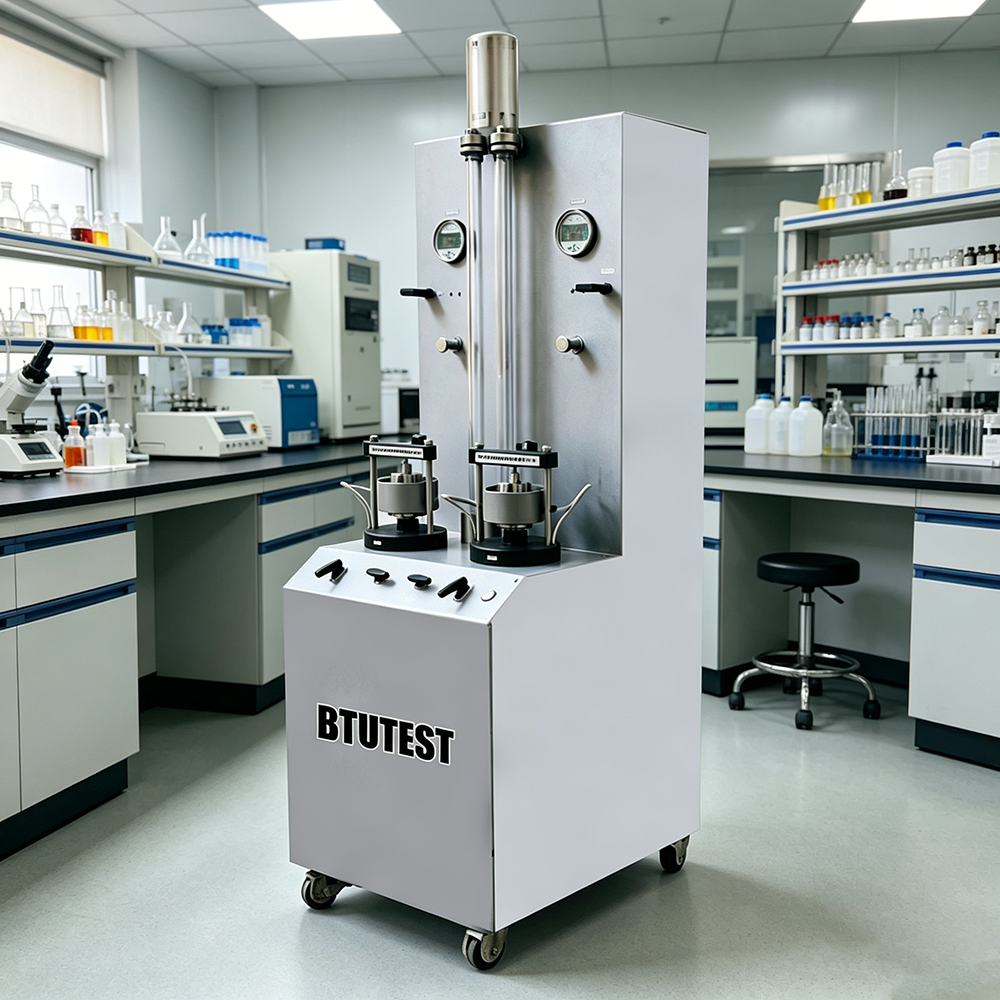

BTU-STC-2AP dual-gang variable head automatic permeameter adalah perangkat laboratorium yang mengintegrasikan pengujian konsolidasi dan permeabilitas.Hal ini dapat secara bersamaan menerapkan tekanan konsolidasi dan tekanan penyemburan, mengukur koefisien permeabilitas sampel tanah menggunakan metode kepala variabel.Instrumen ini termasuk built-in multi-channel 16 bit AD acquisition unit dan dedicated data acquisition and processing software, memungkinkan pengukuran otomatis perubahan permukaan air dan deformasi konsolidasi.

Standar Uji

• ASTM D5084(Metode uji standar untuk pengukuran konduktivitas hidraulik tanah menggunakan kepala variabel)
• ASTM D2435(Metode pengujian standar untuk sifat konsolidasi satu dimensi tanah)
• ISO 17892‐11(Pengujian laboratorium geoteknik ️ Penentuan permeabilitas)
• GB/T 50123‐2019(Standar untuk metode pengujian geoteknik Permeabilitas kepala variabel dan pengujian konsolidasi)

Spesifikasi

Rincian

• Sistem aplikasi tekanan konsolidasi: Terdiri dari regulator tekanan, LCD alat ukur tekanan digital, tekanan silinder piston, silinder, bantalan linier, set katup bola,dan kerangka reaksi memungkinkan kontrol yang tepat dari tekanan konsolidasi.
• Sel permeabilitas: Termasuk cincin pemotongan, batu berlubang atas/bawah, tutup tekanan, cincin panduan, cincin penyegelan, cincin penjepit, sekrup pemasangan, dasar sel, dan aksesori koneksi cepat ‡ struktur lengkap dengan penyegelan yang baik.
• Sistem penerapan tekanan permeabilitas: Menggunakan regulator tekanan, tabung permeameter konversi udara-air, alat ukur tekanan digital LCD, dan katup bola yang diatur untuk memberikan tekanan penyemburan yang stabil dan terkontrol.
• Basis instrumen: Terbuat dari lembaran logam yang ditekuk, mengintegrasikan sel permeabilitas, bingkai muat, dan silinder; panel depan dilengkapi dengan 6 perakitan katup bola, tombol saklar daya, dll.
• Pengukuran tingkat air: Sensor perubahan volume (atau sensor tekanan diferensial) mengukur perubahan tingkat air dengan kisaran 0 ̊40 cm dan akurasi 0,1 cm.
• Tampilan dan kontrol: Panel ini mencakup layar digital LCD presisi, tabung pengukur konversi udara-air, regulator tekanan, dan tangki pasokan air.
• Pengumpulan data: Unit akuisisi AD 16 bit terintegrasi terhubung ke komputer melalui USB, secara bersamaan memperoleh 2 saluran pergeseran dan 2 saluran sinyal perubahan volume.
• Desain daya rendah: Pasokan listrik 24 V DC, ≤24 W ‡ cocok untuk uji durasi panjang.
• Aksesori opsional: Sensor pergeseran vertikal (0-12,7 mm, akurasi ±0,01 mm) untuk mengukur deformasi konsolidasi.

Aplikasi

• Determinasi koefisien permeabilitas kepala variabel untuk tanah berbutir halus (tanah liat, lumpur) dan beberapa tanah berpasir
• Tes permeabilitas konsolidasi gabungan untuk mempelajari efek tekanan pada permeabilitas
• Evaluasi karakteristik penyemburan untuk inti bendungan tanah, jalan dan bahan tahan air
• Pengajaran dan penelitian otomatis di laboratorium geoteknik universitas dan institusi
• Mendapatkan parameter permeabilitas lapisan tanah dalam penyelidikan situs geoteknik

Keuntungan

• Desain dual-gang: Uji dua spesimen secara bersamaan, meningkatkan efisiensi dan menghemat waktu.
• Konsolidasi terintegrasi + permeabilitas: Memungkinkan penerapan tekanan konsolidasi untuk mensimulasikan kondisi stres in-situ sebelum pengujian permeabilitas
• Sangat otomatis: Unit akuisisi built-in + perangkat lunak secara otomatis mencatat perubahan tingkat air dan deformasi konsolidasi, mengurangi kesalahan manusia.
• Jangkauan pengukuran tingkat air yang luas: 0 ′40 cm dengan akurasi 0,1 cm ′ memenuhi persyaratan uji kepala variabel.
• Kontrol tekanan yang tepat: Menggunakan alat pengukur tekanan digital LCD, regulator tekanan, dan silinder
• Daya rendah & aman: 24 V DC power supply, konsumsi daya rendah cocok untuk operasi laboratorium jangka panjang.
• Pilihan yang fleksibel: Sensor pergeseran presisi tinggi opsional untuk pengukuran kompresi konsolidasi simultan.

Apa yang Harus Dipilih

Aliran Proses

• Persiapan spesimen: Siapkan sampel tanah φ61,8 mm × 40 mm (atau 20 mm) sesuai dengan prosedur standar.
• Pemasangan spesimen: Letakkan sampel ke dalam sel permeabilitas (cincin pemotong + batu berlubang atas/bawah), pasang komponen penyegelan, dan kencang.
• Koneksi sistem: Sambungkan sistem tekanan konsolidasi, sistem tekanan permeabilitas, sensor tingkat air, dan sensor perpindahan opsional.
• Gunakan tekanan konsolidasi: Atur tekanan konsolidasi yang diinginkan (0 ‰ 800 kPa) menggunakan regulator tekanan; biarkan sampel mengkonsolidasikan di bawah tekanan yang ditentukan, mencatat kompresi.
• Gunakan tekanan permeabilitas: Setelah konsolidasi stabil, atur tekanan permeabilitas (0~200 kPa) dan mulai uji permeabilitas kepala variabel.
• Pengumpulan data: Perangkat lunak secara otomatis merekam penurunan tingkat air (atau pembacaan sensor perubahan volume) terhadap waktu, dan secara opsional merekam perubahan perpindahan.
• Menghitung koefisien permeabilitas: Perangkat lunak secara otomatis menghitung koefisien permeabilitas menggunakan rumus kepala variabel.
• Membuat laporan: Membuat laporan pengujian termasuk kurva waktu tingkat air, hasil koefisien permeabilitas, dan data deformasi konsolidasi.
