Alat Geser Langsung Transparan Otomatis

Deskripsi Produk

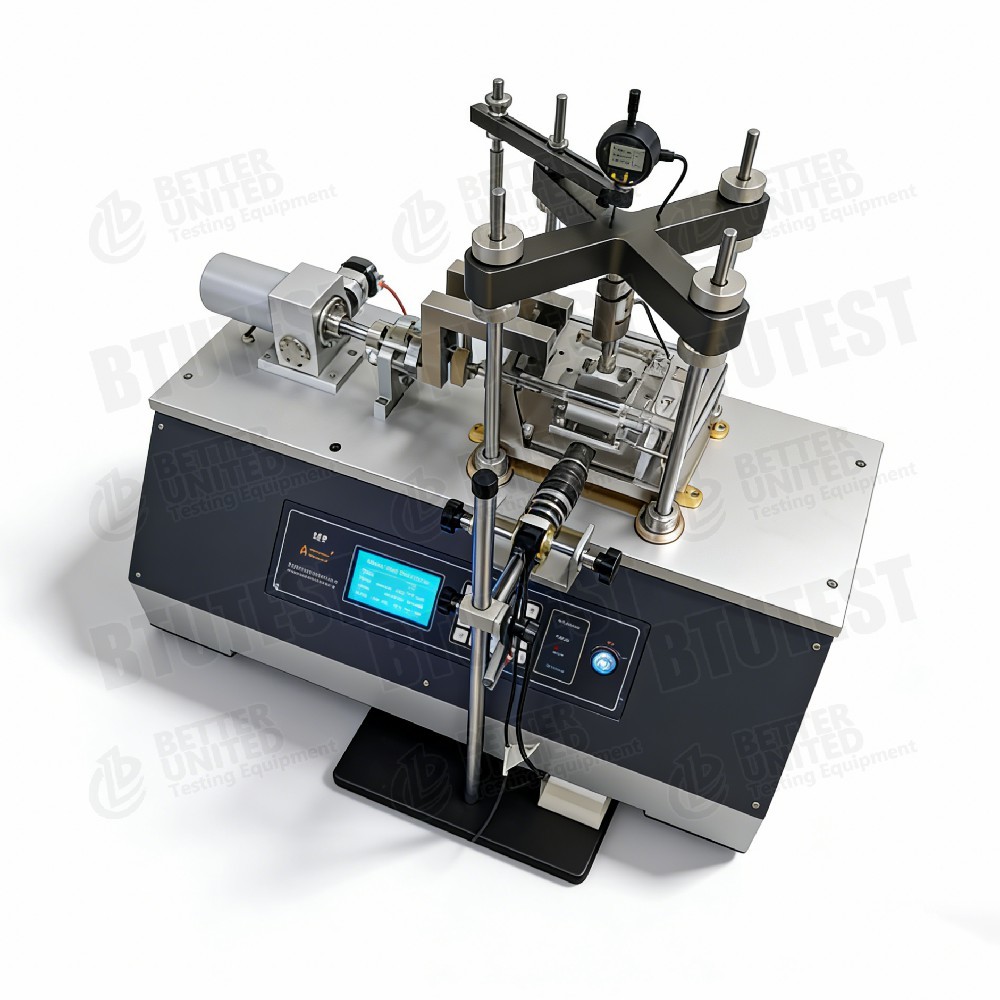

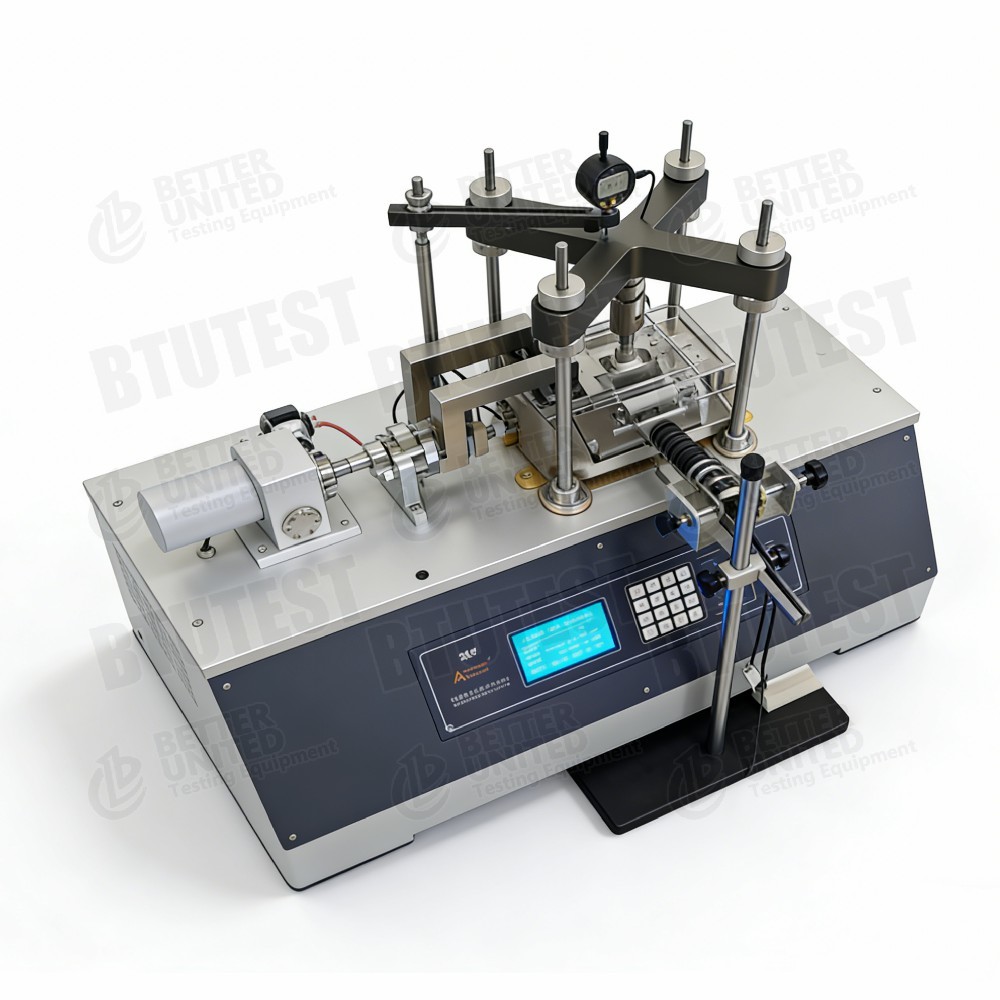

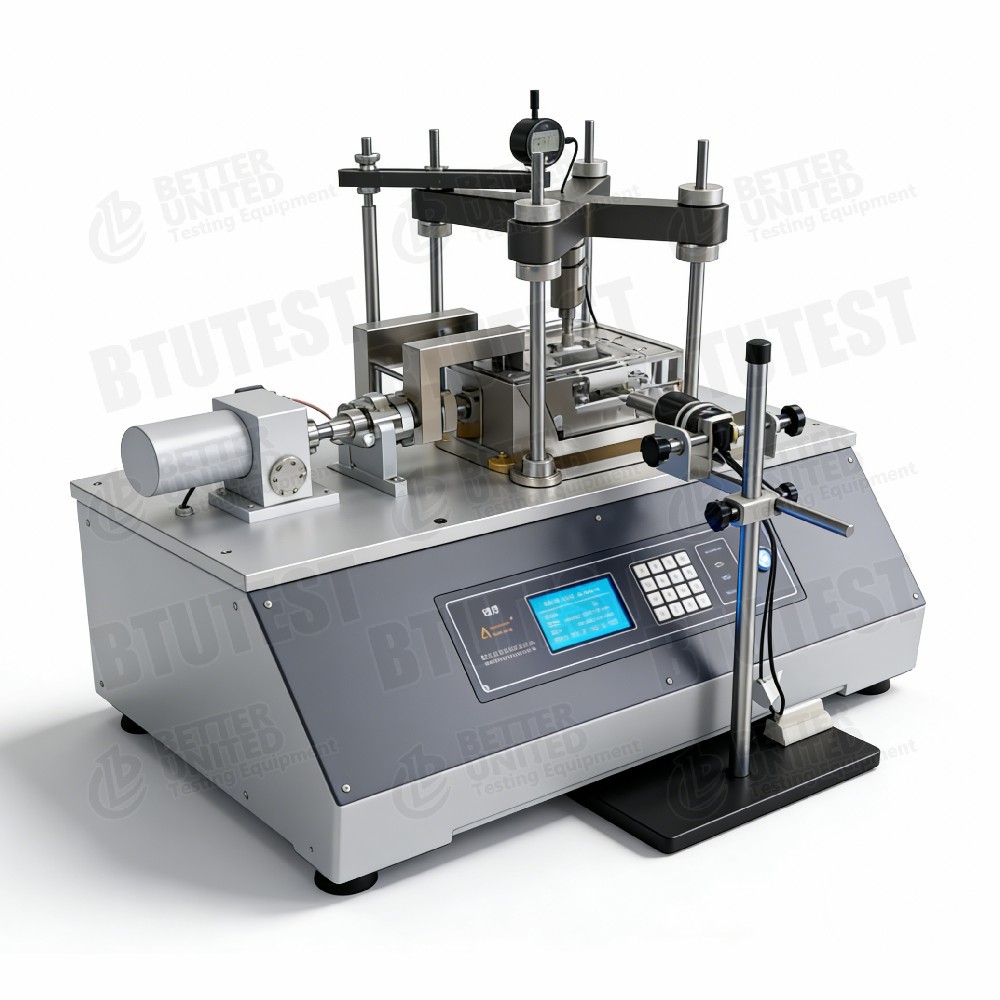

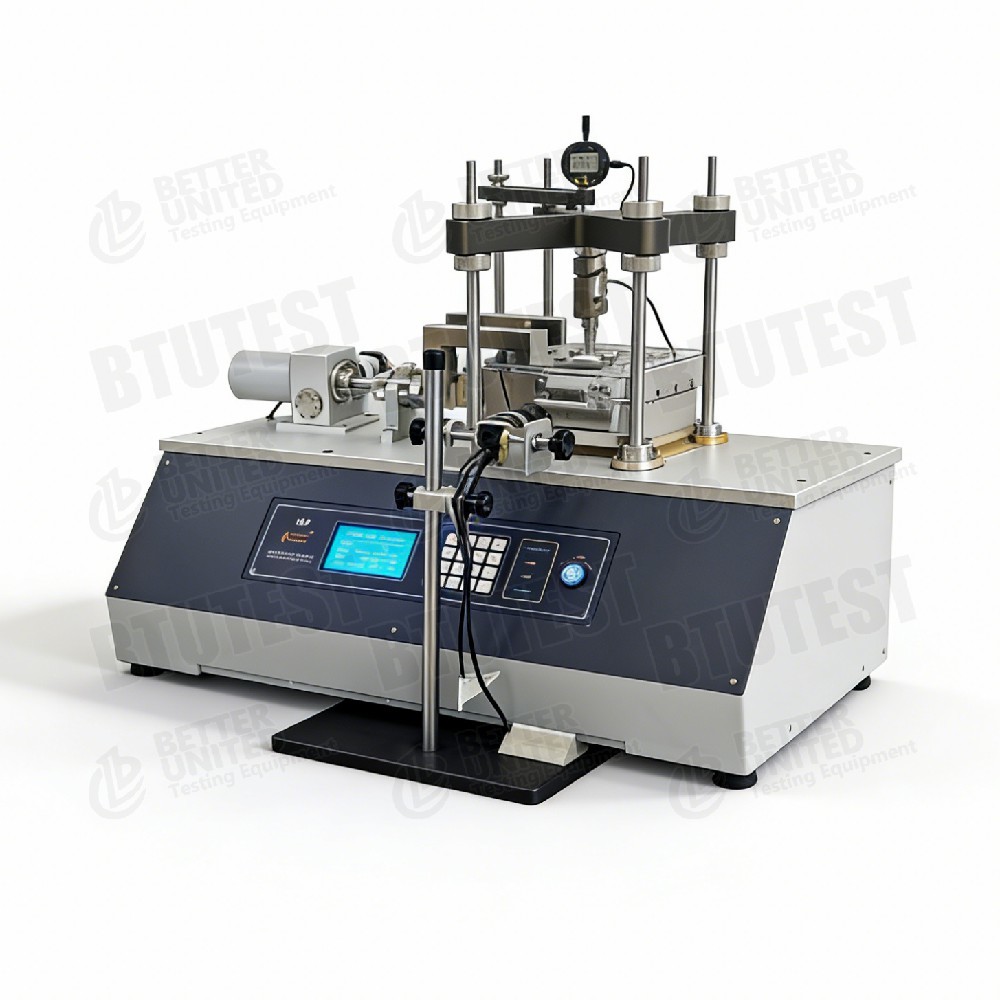

Alat pemotong langsung transparan otomatis penuh

Deskripsi

Peralatan ini adalahAlat pemotong langsung transparan otomatis (alat pemotong langsung tanah transparan), modelBTU- TDSA-10F, yang dirancang khusus untuk mengamati perilaku mikro-mekanis tanah transparan (atau geomaterial transparan).Ini menggunakan kotak gunting transparan dan dapat dikombinasikan dengan sistem optik untuk secara langsung mengamati deformasi internal, gerakan partikel, evolusi pita gunting, dan fenomena mikroskopis lainnya selama gunting.

Fungsi utama meliputi:

• Tes konsolidasi standar, pemotongan standar, pemotongan cepat, dan pemotongan siklik pada tanah transparan
• Uji rheological (creep) shear langsung
• Tes pemotongan pseudo-dinamis (kontrol ketegangan pemotongan positif/negatif)
• Uji pemotongan antarmuka
• Pengujian konsolidasi dan pemotongan geomaterial pada skala mikroskopis

Fitur utama:

• Kotak geser transparan (persegi 100 mm dan 60 mm); sampel atas dan bawah direndam dalam air untuk menjaga kejenuhan
• Sistem beban vertikal: maksimum kekuatan normal 5 kN, akurasi ± 0,1% FS
• Sistem beban horisontal: 0-5 kN, akurasi ± 0,1% FS, kecepatan geser 0,00001-9,99999 mm/min tanpa langkah
• Pergeseran vertikal: kisaran 0-12,7 mm, resolusi 0,01 mm, akuisisi komputer real-time
• Pemuatan otomatis penuh yang dikendalikan oleh perangkat lunak dengan umpan balik servo
• Termasuk perangkat lunak pengambilalihan dan kontrol data berbasis komputer

Standar pengujian (internasional)

• ASTM D3080 ((Pengujian pemotongan langsung)
• ASTM D5321 ((Sisir antarmuka)
• ASTM D6528 ((Penggunting sederhana ️ prinsip yang sama)
• ASTM D7608 ((Kekuatan residual)
• ISO 17892‐10 ((Pengujian pemotongan langsung)
• BS 1377-7 ((Pengujian pemotongan langsung)

Karena tanah transparan adalah bahan model fisik yang digunakan untuk mensimulasikan tanah alami, metode ujiannya umumnya mengikuti metode untuk tanah alami.Desain transparan terutama untuk pengamatan mikroskopis dan tidak mengubah persyaratan pengujian mekanis.

Spesifikasi

Berdasarkan tangkapan layar:

Rincian

• Kotak gunting transparanDibuat dari bahan transparan (misalnya, akrilik atau kaca kekuatan tinggi), yang memungkinkan sistem optik (kamera, mikroskop, PIV) untuk secara langsung mengamati bagian dalam spesimen.Kedua sampel atas dan bawah direndam dalam air untuk menjaga tanah transparan jenuh dan menghindari ketidakcocokan indeks refraksi.
• Dua ukuran kotak¢ Menyediakan kotak geser persegi 100 mm dan 60 mm untuk menampung skala model yang berbeda.
• Kotak pemotong antarmuka- Opsional atau standar, digunakan untuk mempelajari gesekan antarmuka antara tanah transparan dan struktur (misalnya, pelat transparan, model tiang).
• Kontrol umpan balik servo¢ Baik beban normal maupun horizontal menggunakan kontrol servo motor loop tertutup untuk aplikasi tegangan atau jalur ketegangan yang tepat.
• Tes pemotongan pseudo-dinamis√ Mampu mengontrol ketegangan geser positif/negatif (yaitu, pembalikan arah geser siklik) untuk mensimulasikan beban siklik atau dinamis.
• Konsolidasi dan pemotongan mikroskopisDigabungkan dengan tanah transparan dan pengamatan optik, memungkinkan studi tentang kompresi konsolidasi skala partikel dan mekanisme deformasi geser.
• Pengukuran pergeseran presisi tinggiResolusi pergeseran vertikal 0,01 mm (10 μm), memenuhi persyaratan pengamatan deformasi mikroskopis.
• Fungsi perangkat lunak¢ Pemilihan dan kontrol data secara otomatis, tampilan kurva real-time, dukungan untuk beberapa modul pengujian.

Aplikasi

• Pengujian tanah transparanMenggunakan tanah transparan untuk mensimulasikan pasir atau tanah liat alami; dikombinasikan dengan pengamatan optik (misalnya, PIV) untuk mempelajari deformasi internal, perkembangan pita geser, rotasi partikel,dan mekanisme mikroskopis lainnya.
• Yayasan dan pijakanPerhatikan medan pergeseran tanah di sekitar fondasi tumpukan atau alas yang dangkal selama pemotongan.
• Stabilitas lerengSimulasi kegagalan geser lereng dan mengamati pembentukan dan evolusi permukaan geser.
• Pemotongan antarmukaStudi interaksi struktur tanah (dinding penahan, pipa, geomembran).
• Pengepakan siklik dan dinamisStudi akumulasi deformasi dan degradasi kekuatan di bawah gempa bumi atau beban gelombang (pseudodinamik geser).
• Perilaku merayapMengamati perilaku reologis di bawah beban jangka panjang.
• Demonstrasi pengajaran¢ Menunjukkan secara visual proses kegagalan pemotongan tanah untuk pengajaran geoteknik.

Keuntungan

• Proses pemotongan yang divisualisasikan¢ Kotak geser transparan dikombinasikan dengan sistem optik memungkinkan pengamatan langsung dari deformasi spesimen internal,mengatasi keterbatasan perangkat geser langsung konvensional (yang hanya dapat mengamati permukaan eksterior atau setelah kegagalan).
• Dua ukuran kotakKothak 100 mm dan 60 mm memungkinkan fleksibilitas untuk skala penelitian yang berbeda.
• Lingkungan jenuh¢ Kedua spesimen atas dan bawah direndam dalam air untuk menjaga tanah transparan sepenuhnya jenuh dan menghindari gelembung udara yang dapat mengganggu pencitraan optik.
• Kontrol servo sepenuhnya otomatisPengepakan presisi tinggi; jalur stres kompleks yang dapat diprogram (siklik, merangkak, ketegangan positif/negatif, dll.).
• Pemotongan pseudo-dinamis¢ Mampu mengendalikan ketegangan bergantian positif/negatif, lebih dekat mensimulasikan beban seismik atau gelombang yang sebenarnya.
• Kemampuan pemotongan antarmuka¢ Dapat diperluas ke studi antarmuka struktur tanah.
• Kompatibel dengan pengamatan mikroskopisDigabungkan dengan PIV dan teknik lain, memberikan data yang kaya seperti medan perpindahan, medan ketegangan, dll.
• Multi-fungsiMengintegrasikan pemotongan langsung standar, pemotongan cepat, pemotongan siklik, merangkak, pemotongan antarmuka, dan pengamatan mikroskopis ke dalam satu instrumen.

Apa yang Harus Dipilih

Pilih perangkat atau konfigurasi berdasarkan persyaratan pengujian:

Aliran Proses

Contoh:Uji geser langsung standar pada tanah transparan (geser cepat, dengan pengamatan PIV)

• Persiapan tanah transparan
  • Campurkan partikel padat transparan (misalnya, kuarsa cair) dengan cairan pori yang memiliki indeks bias yang cocok (seringnya minyak campuran) untuk mempersiapkan tanah transparan jenuh.
  • Tempatkan tanah transparan ke dalam kotak geser persegi 100 mm bawah dan rata permukaan.

• Menginstal kotak geser dan sistem optik
  • Tempatkan kotak geser ke posisi pengisian geser langsung.
  • Pasang kotak geser bagian atas yang transparan; sampel bagian atas dan bagian bawah dicelupkan ke dalam cairan pori (pertahankan saturasi).
  • Posisikan kamera (misalnya, CCD) dan sumber cahaya di samping atau di atas kotak gunting, yang terhubung ke komputer.
  • Pasang plat beban vertikal dan sensor perpindahan.

• Gunakan tegangan normal
  • Atur target tegangan normal (misalnya, 100 kPa) melalui perangkat lunak; sistem servo secara otomatis menerapkan dan mempertahankan tegangan konstan.
  • Catat pergeseran normal (konsolidasi) sampai stabil.

• Atur parameter geser
  • Dalam perangkat lunak, pilih “modul pemotongan cepat” atau “modul pemotongan standar”.
  • Atur kecepatan geser (misalnya, 0,8 mm/menit).
  • Atur batas pergeseran geser (misalnya, 6 mm).
  • Mulai perangkat lunak akuisisi optik (misalnya, PIV) dan bersiaplah untuk menangkap gambar.

• Mulai mencukur
  • Mulai sistem beban horizontal untuk memindahkan kotak gunting.
  • Komputer mencatat gaya geser, pergeseran geser, pergeseran normal, dan waktu secara real time.
  • Pada saat yang sama, menangkap gambar gerakan partikel di dalam tanah transparan pada frame rate yang ditetapkan.

• Pengamatan sinkronisasi
  • Perangkat lunak PIV memproses urutan gambar untuk menghitung medan perpindahan, medan ketegangan, lokasi pita geser, dan parameter mikroskopis lainnya.
  • Sinkronisasi waktu kurva mekanik dengan gambar deformasi mikroskopis.

• Kondisi berhenti
  • Berhenti secara otomatis ketika pergeseran geser yang ditetapkan sebelumnya dicapai atau setelah penurunan tegangan geser puncak yang jelas.

• Pemisahan dan pembersihan
  • Bebaskan kekuatan normal, lepaskan kotak geser, bersihkan tanah transparan dan cairan pori (catat pembuangan/recycling yang tepat).

• Pengolahan data
  • Perangkat lunak menghitung tegangan geser puncak dan grafik kurva geser-tekanan perpindahan.
  • Gabungkan dengan hasil analisis PIV untuk mendapatkan ketebalan pita geser, sudut rotasi partikel, ketegangan lokal, dan informasi mikroskopis lainnya.
  • Membuat laporan uji (termasuk kurva mekanik dan hasil analisis gambar).

Untuk pemotongan siklik atau pseudo-dinamis: Atur amplitudo ketegangan positif/negatif dan jumlah siklus; perangkat lunak secara otomatis mengontrol pembalikan arah.
Untuk pemotongan antarmuka: Ganti dengan kotak geser antarmuka dan pasangkan bahan struktural (misalnya, pelat akrilik transparan) ke satu sisi kotak geser.

Ringkasan:BTU-TDSA-10F adalah perangkat pemotong langsung transparan otomatis dengan kotak pemotong transparan dan kontrol servo.Pseudo-dinamisKeuntungan utamanya adalah visualisasi deformasi internal, membuatnya cocok untuk mikro-geomekanika, studi perilaku antarmuka, demonstrasi pengajaran, dan banyak lagi.Pemilihan harus mempertimbangkan ukuran sampel (100 mm / 60 mm) dan apakah pemotongan antarmuka diperlukanSistem pengamatan optik (kamera, sumber cahaya, perangkat lunak PIV) harus dibeli secara terpisah oleh pengguna.
