Peralatan geser langsung

Deskripsi Produk

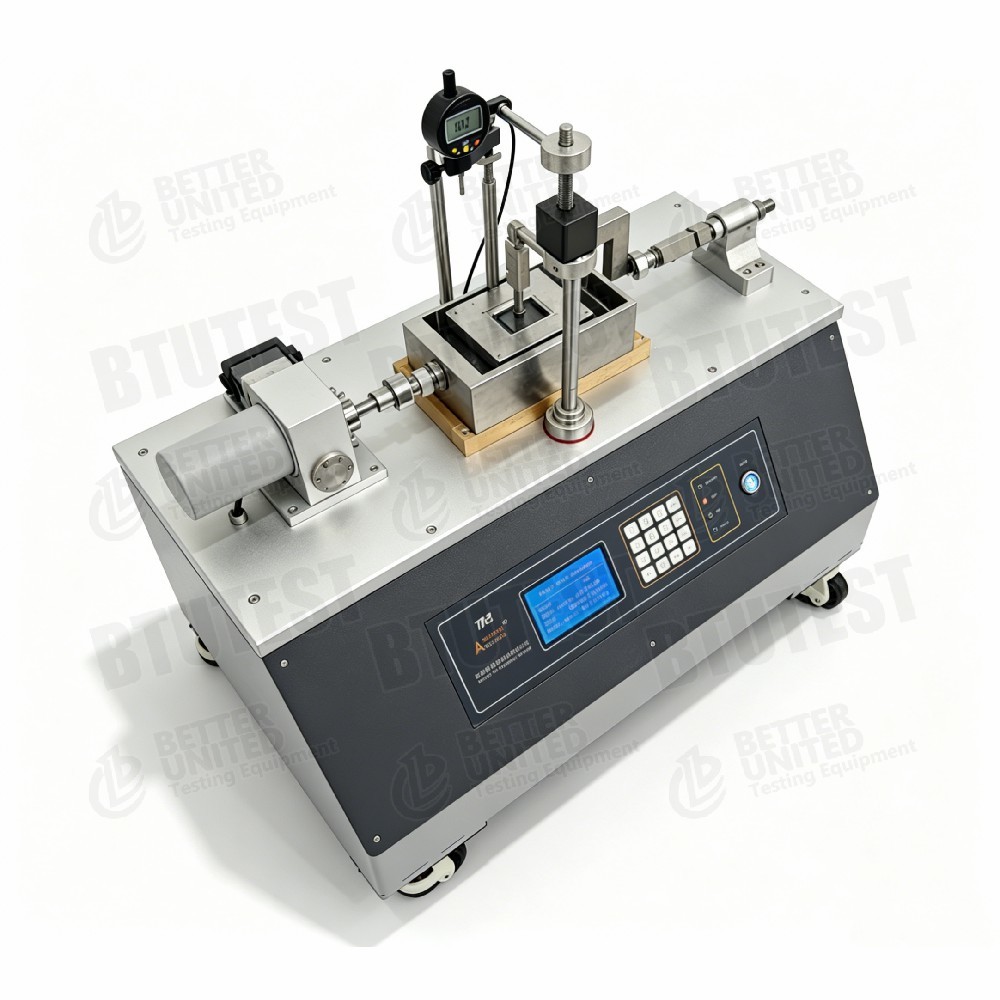

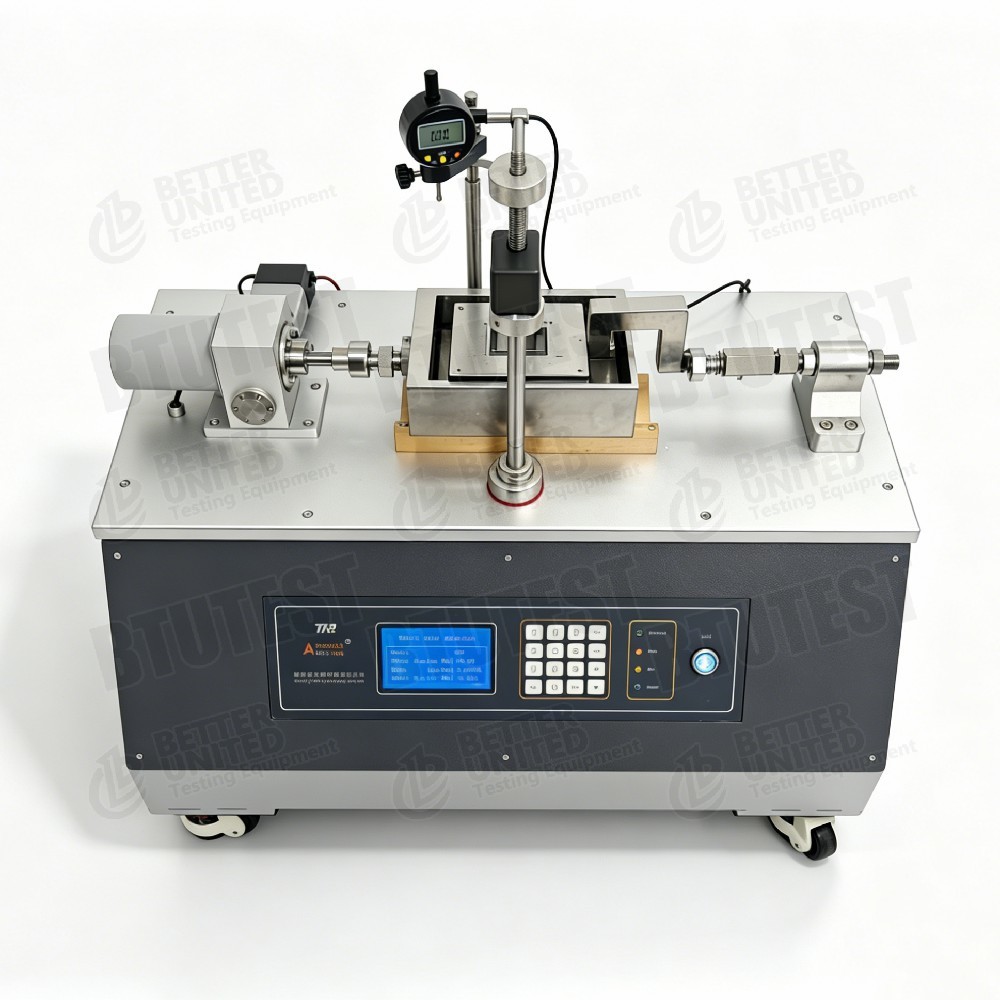

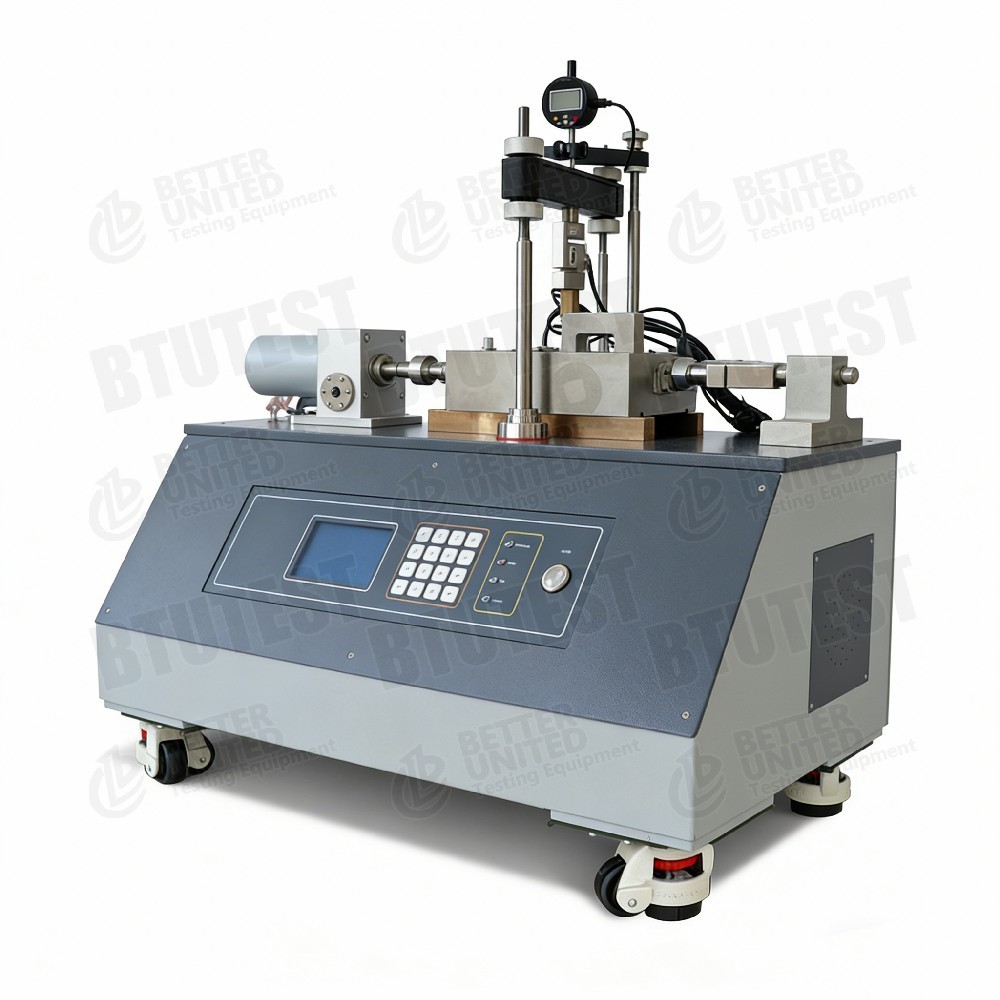

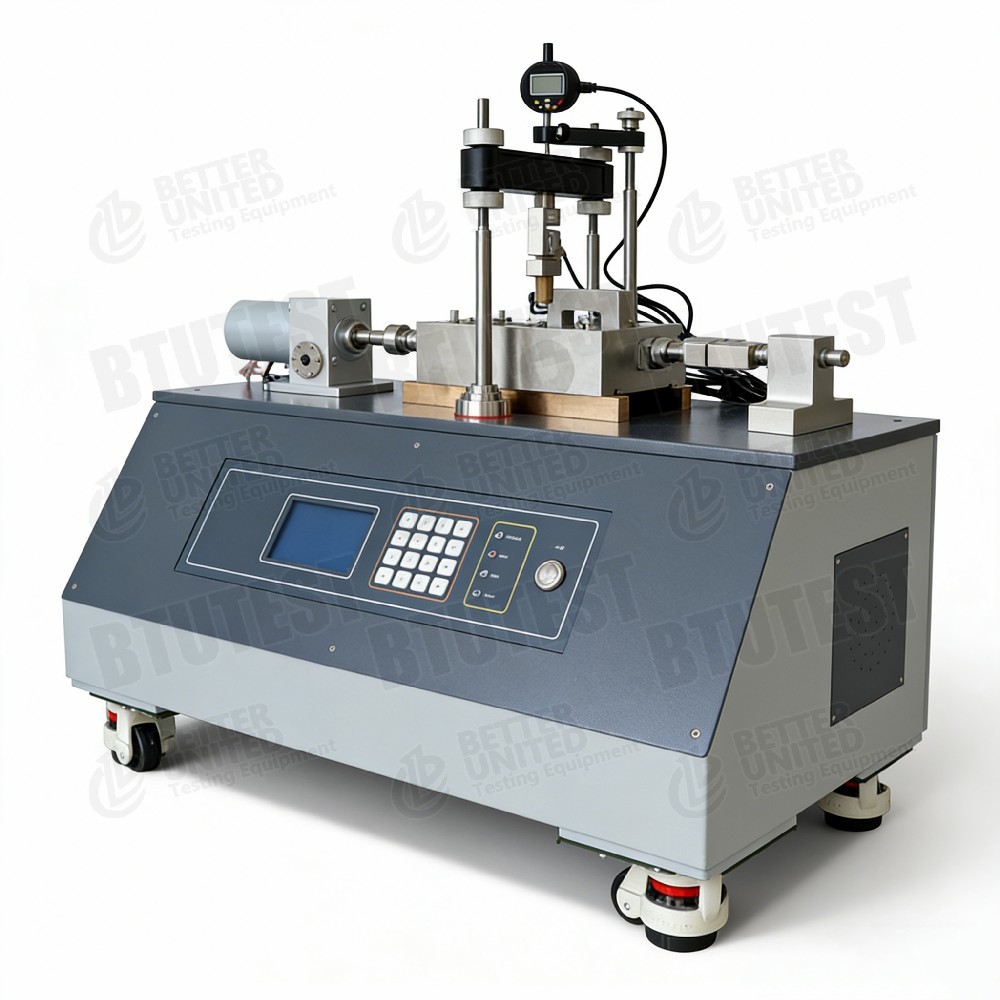

Peralatan geser langsung

Keterangan



ItuBTU-DDS-5F Sistem Geser Langsung/Sisa Sepenuhnya Otomatisdirancang untuk menentukan kekuatan geser dan kekuatan geser sisa tanah, menargetkan laboratorium akademis dan lembaga penelitian. Dibandingkan dengan sistem tradisional, sistem ini memiliki fitur:

• Penggerak motor stepper yang dapat dibalik.
• Laju geser yang dapat dikontrol (minimal 0,00001 mm/menit).
• Catu daya: 110–220 V.
• Pembebanan normal melalui metode yang digerakkan motor pneumatik atau mekanis otomatis (menghilangkan bobot mati).
• Mekanisme pembalikan dorong bawaan untuk geser bolak-balik.
• Pengoperasian melalui perangkat lunak BTU dengan modul pengujian yang telah ditentukan sebelumnya; akuisisi dan pemrosesan data otomatis.
• Akurasi tinggi, otomatisasi tinggi, pengoperasian mudah.

Standar Tes (Internasional)

ASTM D3080 (Metode uji standar untuk uji geser langsung tanah)

ASTM D6467 (Kekuatan sisa geser cincin – prinsip geser bolak-balik serupa)

ASTM D7608(Kekuatan sisa tanah kohesif jenuh)

ISO 17892‑10(Uji geser langsung)

BS 1377‑7(Uji geser langsung)



Kemampuan geser bolak-balik untuk kekuatan sisa memenuhi persyaratan standar ini mengenai laju geser, tegangan normal, dan penentuan kekuatan sisa.

Spesifikasi



Parameter	Spesifikasi
Model	BTU-DDS-5F
Kotak geser (standar)	Persegi 100×100 mm, 60×60 mm; Putaran opsional: Ø50, 61,4, 61,8, 63,5, 70, 100 mm
Sistem pemuatan vertikal	Pneumatik, dengan sel beban dan transduser perpindahan
Sistem pemuatan horizontal	Mekanis, dengan sel beban dan transduser perpindahan
Sistem kontrol servo	Pengendalian ketegangan dan stres
Akuisisi data	Mengumpulkan data sensor
Bingkai utama	Untuk pemasangan komponen
Perangkat lunak	Akuisisi data dan pengendalian sistem
Maks. beban vertikal	5 kN
Maks. gaya geser horizontal	5 kN
Sel beban vertikal	Rentang 5 kN, resolusi 1 N, akurasi ±0,15% FS
Sel beban horizontal	Rentang 5 kN, resolusi 1 N, akurasi ±0,15% FS
Perpindahan vertikal	Indikator dial digital, jangkauan 12,7 mm, resolusi 1 μm, akurasi 3 μm
Perpindahan horisontal	Encoder motor, resolusi 1 μm, akurasi 3 μm
Tingkat geser	0,00001 – 9,99999 mm/mnt, tanpa langkah
Modul perangkat lunak	Pencatatan data, konsolidasi standar, geser standar, geser cepat, geser bolak-balik
Tegangan listrik	110–240 V
Suhu kerja	0 ℃ – 45 ℃
Ukuran instrumen	820×500×770mm

Detil

• Penggerak motor stepper yang dapat dibalik– Memungkinkan geser bolak-balik secara otomatis untuk pengujian kekuatan sisa.
• Pemuatan biasa– Pneumatik (tekanan udara diatur) menghilangkan beban; pemuatan motor mekanis opsional juga tersedia.
• Desain kotak geser– Kotak persegi standar (100 mm, 60 mm) dengan beberapa opsi kotak bundar (diameter 50–100 mm) untuk jenis spesimen berbeda.
• Mekanisme pembalikan dorong bawaan– Rakitan kotak geser dapat mengubah arah secara otomatis, memungkinkan beberapa siklus maju/mundur.
• Pengukuran perpindahan presisi tinggi– Vertikal: indikator dial digital (resolusi 1 μm); Horizontal: encoder motor (resolusi 1 μm).
• Perangkat lunak modular– Modul yang telah ditentukan sebelumnya: pencatatan data, konsolidasi, geser, geser cepat, geser bolak-balik. Pengguna dapat memprogram pengujian terlebih dahulu dan menjalankannya secara otomatis.
• Antarmuka kontrol– Panel depan dengan LCD 240×128 dan keypad taktil untuk pengoperasian manual (pengaturan kecepatan, gerakan cepat, berhenti). Kontrol komputer penuh juga didukung.
• Instalasi dan pemusatan– Petunjuk terperinci untuk perataan, pengkabelan, sambungan sensor, dan pemusatan batang pemuatan vertikal dengan lekukan kotak geser.

Penerapan



• Uji geser langsung konvensional– Geser cepat, geser konsolidasi, geser lambat untuk mendapatkan parameter kuat geser puncak (c, φ).
• Tes kekuatan sisa– Geser bolak-balik untuk menentukan kekuatan geser sisa (cᵣ, φᵣ) untuk analisis stabilitas lereng (khususnya tanah zona slip).
• Investigasi geoteknik– Memberikan parameter desain untuk pondasi, lereng, tanggul.
• Penelitian dan pengajaran– Studi mekanika tanah di universitas dan lembaga penelitian.
• Studi geser siklik/reciprocating– Penurunan kekuatan, perubahan kekakuan geser akibat pembebanan berulang.

Keuntungan



• Sepenuhnya otomatis– Kontrol komputer mulai dari pemuatan hingga pemrosesan data, mengurangi kesalahan manusia.
• Tidak ada beban mati– Pembebanan normal pneumatik menghilangkan penanganan beban yang rumit, meningkatkan efisiensi dan keselamatan.
• Kemampuan geser bolak-balik– Pembalikan dorong internal secara otomatis melakukan geser maju/mundur untuk mendapatkan kekuatan sisa tanpa intervensi manual.
• Kisaran laju geser yang lebar– 0,00001–9,99999 mm/mnt menutupi mulur hingga geser cepat.
• Sensor dengan akurasi tinggi– Akurasi sel beban ±0,15% FS; resolusi perpindahan 1 μm, memenuhi persyaratan penelitian yang ketat.
• Beberapa opsi kotak geser– Ukuran persegi dan bulat untuk berbagai jenis tanah (tidak terganggu, dibentuk kembali).
• Perangkat lunak modular– Pengguna memilih modul pengujian, parameter preset, dan menjalankannya dengan satu klik.
• Pengoperasian yang fleksibel– Kontrol panel depan manual atau kontrol komputer sepenuhnya otomatis.
• Desain kompak– 820×500×770 mm, cocok untuk meja laboratorium.

Apa yang Harus Dipilih



Pilih sistem atau aksesori berdasarkan kebutuhan pengujian:



1. Kekuatan puncak saja (geser langsung konvensional) – Gunakan kotak geser standar (100×100 mm atau 60×60 mm) dan modul “geser standar” atau “geser cepat”.



2. Kekuatan sisa (geser bolak-balik) – Fungsi inti sistem ini; pilih modul “geser bolak-balik”, atur siklus dan amplitudo perpindahan.



3. Ukuran spesimen yang berbeda–

- Sampel tanah berbutir halus/cincin standar: kotak bulat Ø61,8 mm.

- Tanah kasar atau terganggu: persegi 100×100 mm atau 60×60 mm.

- Ukuran lain (Ø50, Ø70, Ø100, dll.) tersedia berdasarkan permintaan.



4. Metode pembebanan normal– Pembebanan pneumatik standar memerlukan pasokan udara bertekanan. Jika tidak ada sumber udara, pilih opsi pemuatan yang digerakkan motor mekanis.



5. Anggaran – Sistem yang sepenuhnya otomatis lebih mahal. Jika anggaran terbatas dan geser bolak-balik atau pembebanan normal otomatis tidak diperlukan, pertimbangkan peralatan geser langsung tipe tuas tradisional.



6. Modul perangkat lunak – Konfigurasi standar mencakup pencatatan data, konsolidasi, geser, geser cepat, geser bolak-balik. Konfirmasikan apakah fungsi pascapemrosesan atau pelaporan tambahan diperlukan.

Aliran Proses

Contoh: Konsolidasi geser bolak-balik tak terdrainase (kekuatan sisa) pada tanah liat jenuh



1. Persiapan spesimen – Potong atau cetak ulang spesimen (misalnya, bulat Ø61,8 mm atau persegi 60×60 mm). Jenuh (vakum atau perendaman air), ukur kadar air awal dan kepadatannya.



2. Pemasangan spesimen – Tempatkan spesimen di kotak geser bawah, sejajarkan kotak atas, pasang batu berpori dan pelat pemuatan. Pasang piston pemuatan vertikal, sambungkan sel beban vertikal dan transduser perpindahan vertikal (indikator dial digital). Pusatkan batang pemuatan dengan lekukan atas kotak geser.



3. Terapkan tegangan normal – Tetapkan target tegangan normal (misalnya 100 kPa) melalui sistem pneumatik. Dalam perangkat lunak, pilih “modul konsolidasi standar”; catat deformasi vertikal sampai konsolidasi stabil.



4. Atur parameter geser –

- Pilih “modul geser bolak-balik”.

- Atur laju geser (misalnya 0,5 mm/menit).

- Atur arah geser: maju ke perpindahan (misalnya 5 mm), lalu mundur; tentukan jumlah siklus.

- Atur kondisi berhenti (misal, perpindahan total 10 mm atau stabilisasi tegangan geser).



5. Mulai mencukur– Tutup katup pembuangan (tidak dikuras) atau tetap terbuka (dikuras). Mulai tes. Motor stepper horizontal menggerakkan kotak geser. Perangkat lunak mencatat tegangan geser, perpindahan geser, perpindahan vertikal (perubahan volume), waktu, dll. Kurva tegangan geser‑perpindahan secara real-time.



6. Geser bolak-balik– Pada batas perpindahan ke depan, motor secara otomatis mundur. Setelah beberapa siklus, tegangan geser menjadi stabil – ini adalah kekuatan sisa.



7. Mengakhiri dan membongkar – Hentikan pemotongan, keluarkan tegangan normal. Keluarkan spesimen, amati permukaan geser, bersihkan kotak geser dan sensor.



8. Pemrosesan data – Perangkat lunak secara otomatis mengidentifikasi tegangan geser puncak dan sisa untuk setiap arah geser. Untuk pengujian pada tegangan normal yang berbeda, plot kekuatan sisa selubung, hitung sudut gesekan sisa φᵣ dan kohesi sisa cᵣ. Hasilkan laporan pengujian (kurva, parameter).



Untuk geser cepat atau geser standar (tidak ada timbal balik): Pilih “modul geser cepat” atau “modul geser standar”, atur laju geser dan hentikan perpindahan, geser dalam satu arah hingga patah.





Ringkasan:BTU-DDS-5F adalah sistem geser langsung/sisa otomatis yang dilengkapi pembebanan normal pneumatik, geser bolak-balik, rentang laju geser yang lebar, dan sensor dengan akurasi tinggi. Sangat cocok untuk pengujian geser langsung konvensional dan kekuatan sisa. Pemilihan harus mempertimbangkan ukuran spesimen, kebutuhan geser bolak-balik, dan ketersediaan udara bertekanan. Hal ini sangat berharga untuk penelitian tanah longsor yang memerlukan kekuatan sisa tanah zona slip.
