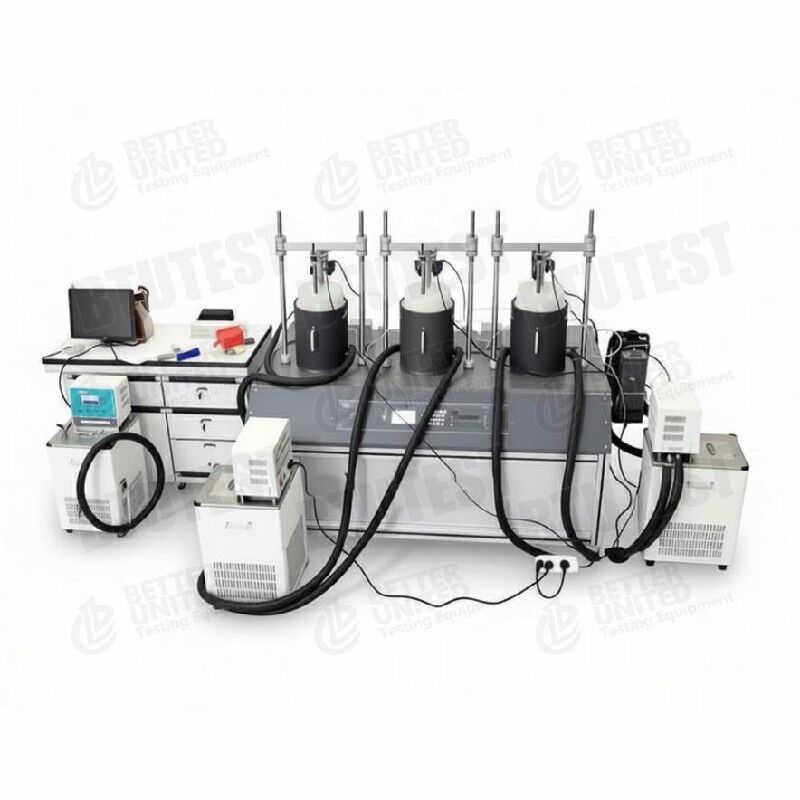

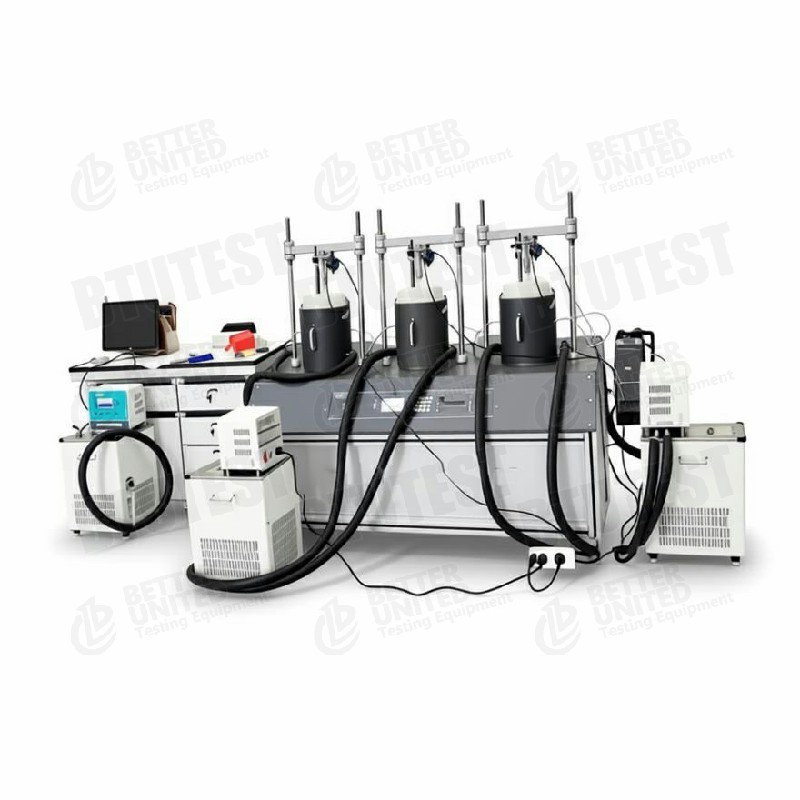

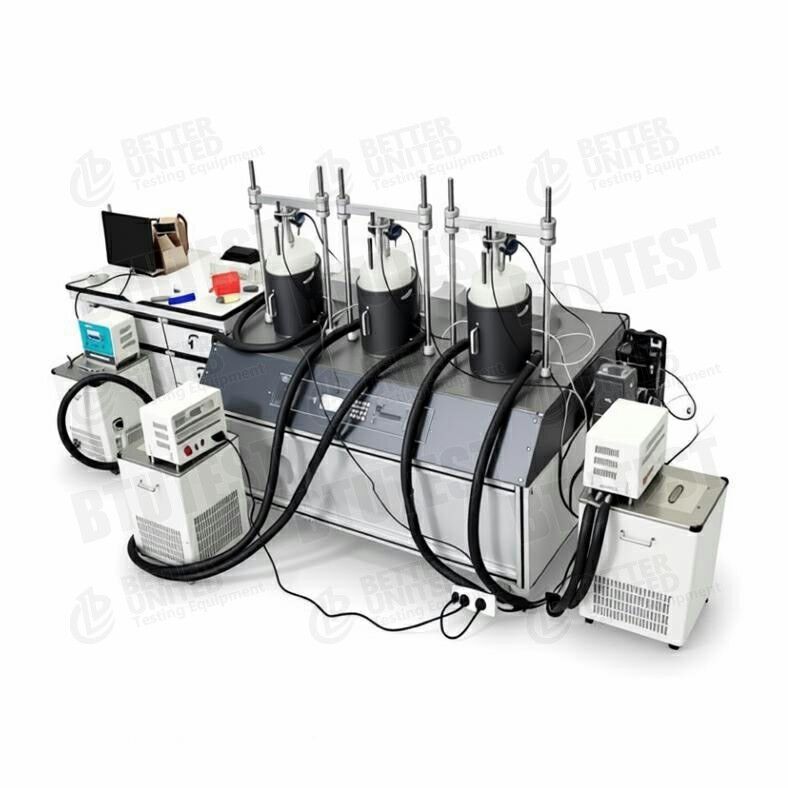

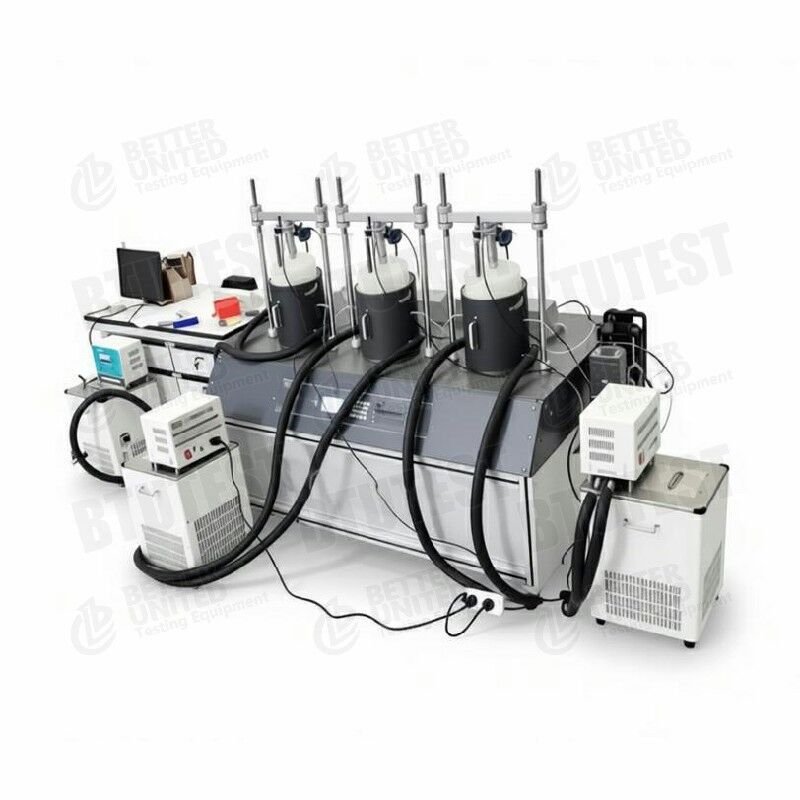

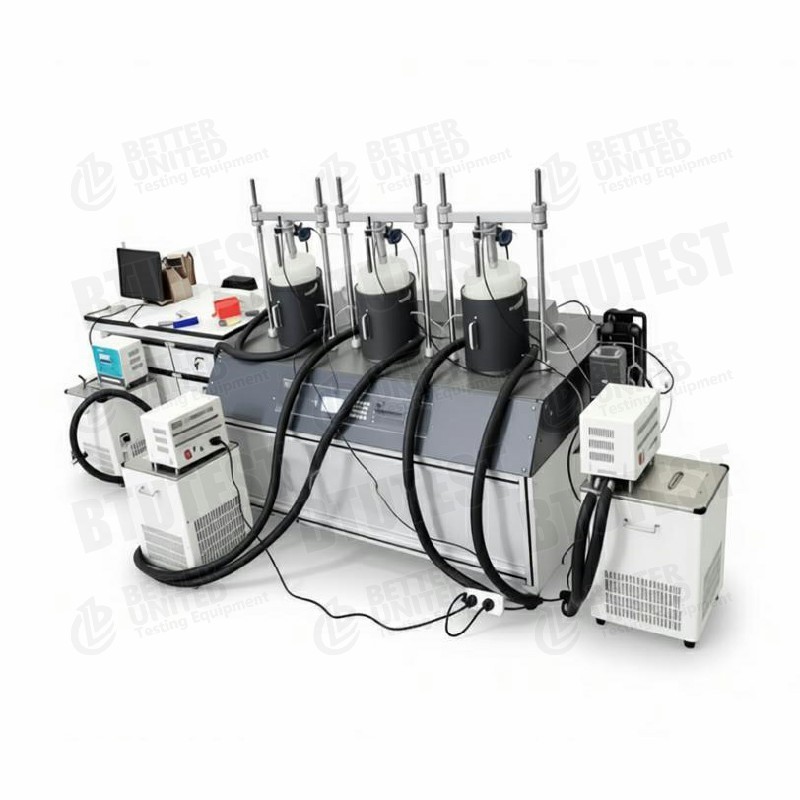

Peralatan Triaksial Creep Pengontrol Suhu Tiga Unit Otomatis

Deskripsi Produk

                                             Alat Tri-Unit Otomatis dengan Kontrol Suhu

1. Deskripsi

Peralatan ini adalahPeralatan Triaxial Creep Triple Unit Terkontrol Suhu (BTU- TCA-3T)Ini adalah sistem pengujian geoteknik canggih yang mengintegrasikanPengendalian suhu, pemotongan triaxial, dan pengujian merangkak. Ia mengadopsisel tekanan terkontrol suhu dua kamardan memberikan kontrol suhu yang tepat dari -30°C sampai +100°C, dengan keduaterkontrol tegangan dan terkontrol teganganSistem ini mencakup tiga unit pengujian independen (unit tiga) yang memungkinkan pengujian simultan dari beberapa spesimen untuk tes merayap atau triaxial.Perangkat lunak mencakup konvensional triaxial, k0 konsolidasi, jalur stres, danpergeseran triaxialmodul, membuatnya cocok untuk studi deformasi jangka panjang dan terikat suhu.

---

2. Standar pengujian

• ASTM D7181(Pengujian kompresi triaxial terkonsentrasi)
• ASTM D4767(Pengujian kompresi triaxial terkonsolidasi tanpa aliran air)
• ASTM D2850(Pengujian kompresi triaxial tidak terkonsolidasi tanpa air)
• ASTM D7078(Metode uji merangkak)
• BS 1377(Standar Inggris untuk pengujian tanah)
• SL 237-1999(spesifikasi Cina untuk pengujian tanah)

Kontrol suhu dan aspek merangkak dapat mengikuti spesifikasi penelitian yang relevan atau prosedur khusus.

---

3Spesifikasi (Parameter)

Modul perangkat lunak: Akuisisi data, kejenuhan tekanan balik, UU, CU, CD, konsolidasi k0, jalur stres, pengalihan triaxial

---

4Rincian (detail teknis)

• Sel tekanan bertingkat dua dengan suhu terkontrol: Desain ruang ganda dengan cairan kontrol suhu yang beredar, mengurangi gangguan dengan tekanan sel dan pengukuran perubahan volume.
• Sensor suhu tertanam di dasar sampel: Mengukur suhu internal sampel yang sebenarnya daripada suhu lingkungan, dengan akurasi ± 0,1°C.
• Rentang kontrol suhu yang luas: -30°C ~ +100°C, meliputi tanah beku, geoteknik suhu tinggi, pilar energi, dll.
• Sistem pemuatan presisi tinggi: Kecepatan penggunting rendah hingga 0,00001 mm/menit, cocok untuk uji merangkak jangka panjang; kekuatan aksial maksimum 30 kN.
• Modus kontrol ganda: Mendukung keduaterkontrol ketegangan(pengelupasan tingkat konstan) danterkontrol stres(aplikasi beban konstan) mode, yang terakhir sangat penting untuk tes merangkak.
• Pengukuran drainase/perubahan volume resolusi tinggi: Resolusi 0,001 ml, kapasitas ≥ 200 ml, cocok untuk mendeteksi perubahan volume kecil selama merangkak jangka panjang.
• Struktur tiga unit: Tiga sel tekanan independen dan poros beban, memungkinkan pengujian simultan tiga sampel yang berbeda (kondisi yang sama atau berbeda), meningkatkan efisiensi pengujian secara signifikan.

---

5. Aplikasi

• Studi pemukiman jangka panjang dari tanah lunak: Simulasi perilaku merangkak tanah lunak di bawah beban konstan
• Teknik tanah beku dan daerah dingin: Karakteristik merangkak dan kekuatan pada suhu di bawah nol (-30°C)
• Baterai energi dan pompa panas sumber tanah: Dampak dari siklus suhu pada tanah merangkak di sekitar tiang
• Repositori limbah nuklir: Deformasi jangka panjang dari bahan buffer di bawah kopling suhu-tekanan
• Tepi dan bendungan yang tinggi: Prediksi deformasi di bawah beban jangka panjang
• Kalibrasi parameter model konstitutif: Menentukan parameter untuk model creep dan rheological
• Pengajaran dan penelitian: Pengujian terpasang tegangan-suhu-waktu yang kompleks

---

6. Keuntungan

• Rentang kontrol suhu yang luas(-30°C ~ +100°C): mencakup kondisi tanah beku, suhu tinggi, dan suhu lingkungan
• Pengukuran suhu sampel yang sebenarnya: Sensor tertanam di dasar sampel untuk kontrol suhu yang lebih akurat
• Modus kontrol ganda(tekanan + tegangan): memenuhi persyaratan creep dan konvensional triaxial
• Kemampuan kecepatan pemotong yang sangat rendah: 0,00001 mm/menit, cocok untuk reologi jangka panjang
• Pergeseran aliran air/volume resolusi tinggi: 0,001 ml, cocok untuk mendeteksi perubahan volume kecil
• Tiga unit pengujian independen: Tiga sistem yang dikendalikan secara independen, efisiensi tinggi, cocok untuk pengujian komparatif
• Perangkat lunak modular: Termasuk modul lanjutan seperti k0, jalur stres, dan merayap
• Salat-alat: Nyaman

---

8. Apa yang Harus Dipilih (panduan seleksi)

---

9. Aliran Proses

• Persiapan spesimen→ Siapkan sampel tanah jenuh/tidak jenuh dengan ukuran Ø39.1mm×80mm atau Ø61.8mm×125mm
• Sel tekanan mount→ Menginstal spesimen di sel tekanan suhu-dikendalikan dua-kamar; menghubungkan tekanan sel, tekanan balik, dan garis tekanan pori; menyematkan sensor suhu di dasar
• Mengatur suhu→ Tetapkan suhu target (misalnya, -20°C, +5°C, +60°C); tunggu suhu stabil (keakuratan ± 0,1°C)
• Kejenuhan dan konsolidasi→ Penumpukan tekanan balik → Pemeriksaan B → Konsolidasi isotropik atau konsolidasi k0 (opsional)
• Tahap merangkak (dikendalikan tekanan)→ Menerapkan tegangan aksial konstan (atau tekanan sel konstan/tekanan deviatorik); merekam deformasi aksial dan perubahan volume dari waktu ke waktu
• Tahap pemotongan (dikendalikan tegangan, opsional)→ Setelah merayap, potong pada kecepatan konstan sampai gagal; menentukan kekuatan residu
• Pengumpulan data→ Pemantauan jangka panjang (jam sampai bulan): gaya aksial/tekanan, perpindahan/tekanan, perubahan volume, drainase, tekanan pori, suhu
• Pengujian multi-sampel paralel→ Sistem tiga unit dapat melakukan tes merangkak pada tiga spesimen yang berbeda di bawah kondisi suhu/tekanan yang berbeda secara bersamaan
• Pengolahan selanjutnya→ Grafik kurva creep (tekanan vs waktu), kurva stres-tekanan isokron, kurva laju creep, dll.; menentukan parameter creep (misalnya, tingkat creep sekunder, ambang kegagalan creep)
• Output laporan→ Menghasilkan tabel dan kurva uji secara otomatis; mendukung ekspor dan pencetakan
