Triaksial Jalur Stres Uskup

1. Deskripsi

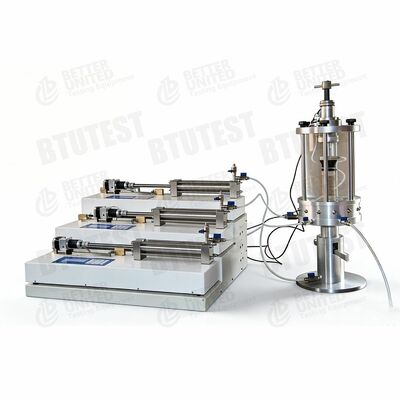

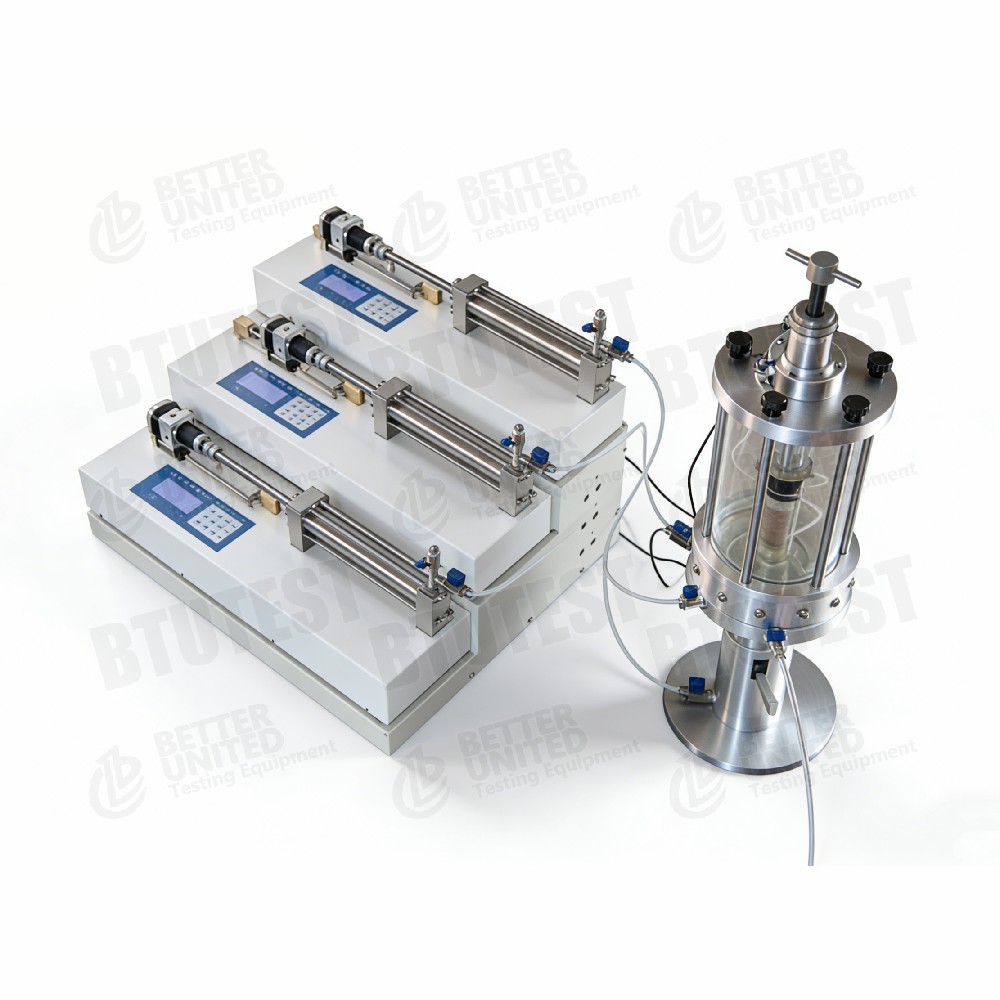

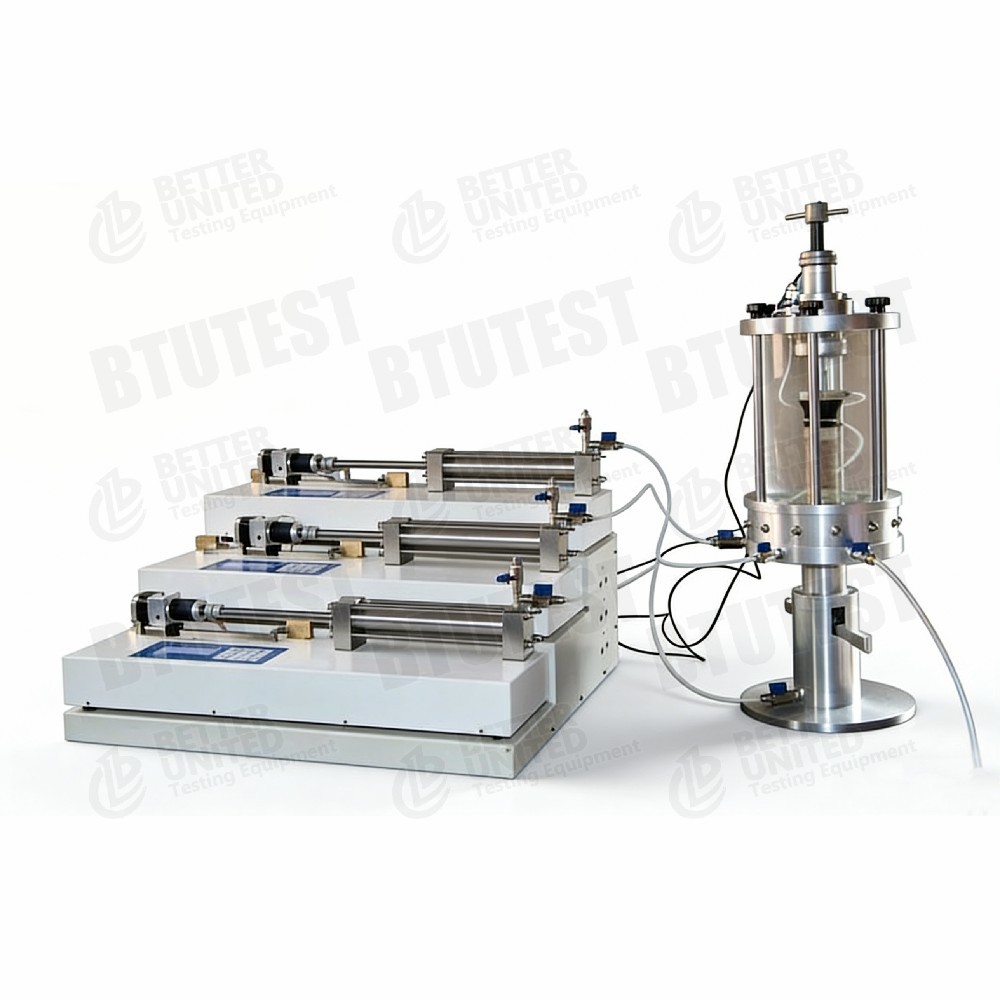

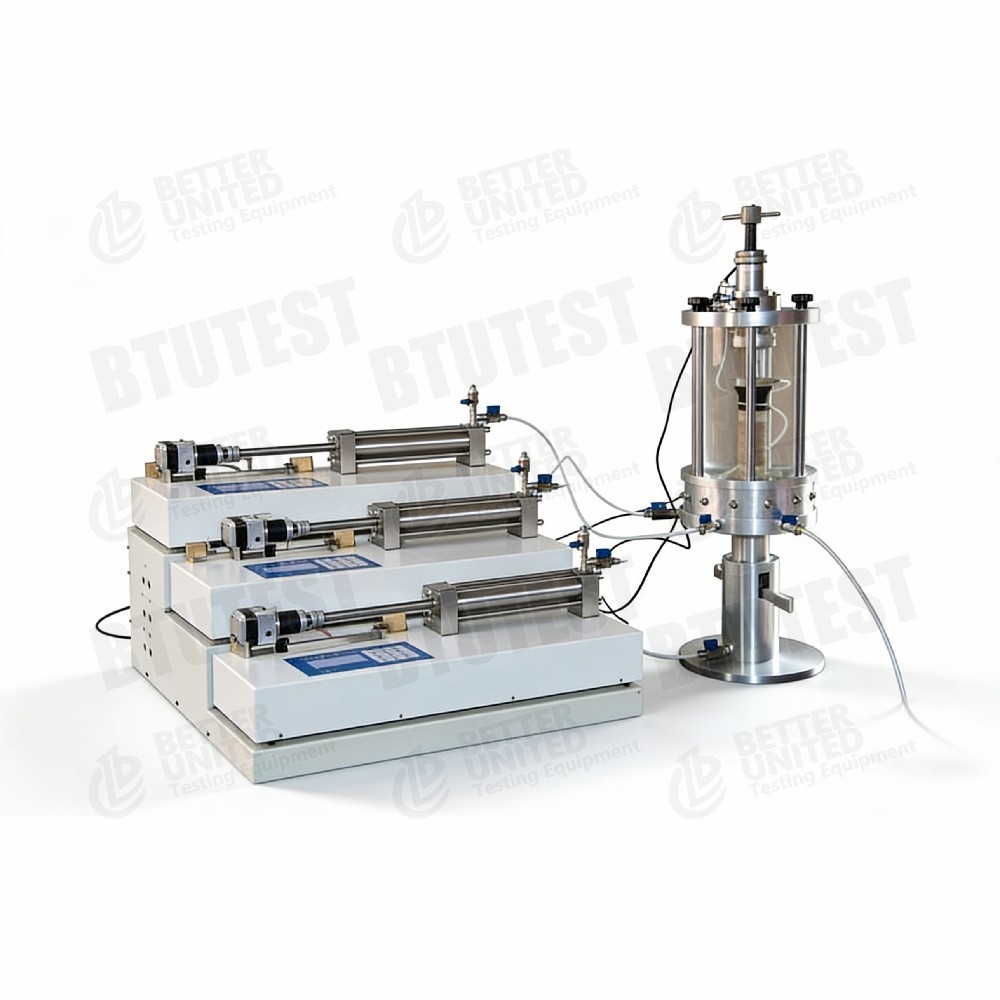

Peralatan tersebut adalah aPeralatan Triaksial Jalur Stres Uskup (BTU-TTS-5S), dirancang berdasarkan sel tekanan jalur stres tipe Bishop. Ini secara khusus digunakan untuk mempelajari sifat mekanik tanah jenuh di bawah jalur tegangan yang kompleks. Sistem ini dilengkapi dengan sel beban submersible berpresisi tinggi, sensor perpindahan LVDT, unit akuisisi data multi-saluran, dan beberapa pengontrol tekanan/volume, yang memungkinkan kontrol otomatis penuh dari saturasi dan konsolidasi hingga geser jalur tegangan. Perangkat lunak ini mencakup modul tingkat lanjut seperti jalur tegangan linier (pq atau st, dengan 6 bentuk), pembebanan siklik frekuensi rendah, dan konsolidasi k0.

2. Standar Tes

• ASTM D7181(Uji Kompresi Triaksial Terkuras Konsolidasi)
• ASTM D4767(Uji Kompresi Triaksial Tak Terdrainasi Terkonsolidasi)
• ASTM D2850(Uji Kompresi Triaksial Tak Terkonsolidasi Tidak Terkonsolidasi)
• BS 1377(Standar Inggris untuk pengujian tanah)
• SL 237-1999(Spesifikasi Cina untuk pengujian tanah)

3.Spesifikasi (Parameter)

4. Detail (detail teknis)

• Sel tekanan jalur tegangan uskup: Desain tipe uskup cocok untuk pengujian tanah jenuh; tekanan sel maks 2000 kPa, gaya aksial 10 kN.
• Sel beban submersible: Dipasang di dalam sel tekanan untuk menghindari gesekan piston; akurasi setinggi ±0,05% FS; rentang opsional 5kN atau 10kN.
• Sensor perpindahan LVDT: Merek Inggris, akurasi ±0,15% FS, kisaran 50mm, cocok untuk pengukuran deformasi spesimen konvensional.
• Tiga pengontrol volume independen:
  • Tekanan aksial: 3MPa / 250cc
  • Tekanan balik: 2MPa / 250cc
  • Tekanan sel: 2MPa / 250cc

Memungkinkan kontrol independen dan tepat atas tekanan sel, tekanan balik, dan tekanan aksial, serta pengukuran perubahan volume.

• Unit akuisisi data: 10 saluran, mendukung 2 sinyal digital (misalnya, LVDT, load cell) dan 8 sinyal analog (misalnya, tekanan pori, perubahan volume); resolusi 16-bit.
• Modul jalur stres: Menyediakan 6 jenis jalur tegangan linier (bentuk pq atau st); jalur khusus dapat ditentukan – cocok untuk mensimulasikan riwayat stres yang kompleks.
• Modul siklik frekuensi rendah: Mendukung pembebanan siklik frekuensi rendah dalam mode kontrol beban, untuk simulasi pembebanan seismik atau lalu lintas.
• modul k0: Mengaktifkan uji konsolidasi dan pembengkakan k0.

5. Aplikasi

• Studi jalur tegangan pada tanah jenuh: mensimulasikan perubahan tegangan selama penggalian, pengisian, pembongkaran, dan skenario teknik praktis lainnya
• Kalibrasi parameter model konstitutif: misalnya, model Cam-clay, model Duncan-Chang
• Rekayasa pondasi dan lereng: karakteristik kekuatan dan deformasi pada jalur tegangan yang berbeda
• Tes pembebanan siklik: respon tanah di bawah kereta bawah tanah atau pembebanan lalu lintas (modul siklik frekuensi rendah)
• uji konsolidasi k0: menentukan koefisien tekanan lateral tanah dalam keadaan diam
• Laboratorium pengajaran dan penelitian: pengujian mekanika tanah tingkat lanjut

6. Keuntungan

• Sel tekanan tipe uskup: dioptimalkan untuk jalur tekanan tanah jenuh, mengurangi kesalahan
• Sel beban submersible berpresisi tinggi: secara langsung mengukur beban spesimen, menghindari gesekan piston
• Tiga pengontrol volume independen: kontrol independen terhadap tekanan sel, tekanan balik, dan tekanan aksial; pengukuran perubahan volume yang akurat
• Modul perangkat lunak yang kaya: mencakup jalur tegangan triaksial hingga lanjutan konvensional, siklik frekuensi rendah, konsolidasi k0
• Konfigurasi hemat biaya: Gaya aksial 10kN, tekanan sel 2000kPa – cukup untuk sebagian besar kebutuhan pengujian tanah jenuh
• Kemampuan peningkatan modular: bentuk jalur tegangan tambahan atau fungsi pembebanan siklik dapat ditambahkan sesuai kebutuhan

7. Apa yang Harus Dipilih (panduan seleksi)

8. Alur Proses

• Persiapan spesimen→ Siapkan spesimen tanah jenuh Ø39.1mm atau 50mm
• Pasang sel tekanan→ Pasang spesimen, sel beban submersible, LVDT; menghubungkan saluran tekanan sel/belakang/aksial
• Tahap saturasi→ Saturasi tekanan balik dan periksa B untuk memverifikasi tingkat saturasi
• Tahap konsolidasi (opsional)→ Konsolidasi isotropik atau konsolidasi k0
• Tahap jalur geser atau stres:
  • Pemotongan CD/CU/UU konvensional
  • Jalur tegangan linier (pq atau st, 6 bentuk)
  • Pemuatan siklik frekuensi rendah (memerlukan modul pemuatan tingkat lanjut)
• Akuisisi data→ DAQ 10 saluran secara bersamaan mencatat gaya aksial, perpindahan, tekanan pori, perubahan volume, tekanan sel, tekanan balik
• Pasca pemrosesan→ Perangkat lunak menghasilkan diagram jalur tegangan, kurva tegangan-regangan, jalur tegangan efektif, selubung kegagalan, dll.
• Keluaran laporan→ Secara otomatis menghasilkan tabel dan kurva yang sesuai standar; mendukung pencetakan dan ekspor
