Pengujian triaksial otomatis

Deskripsi Produk

1. Deskripsi

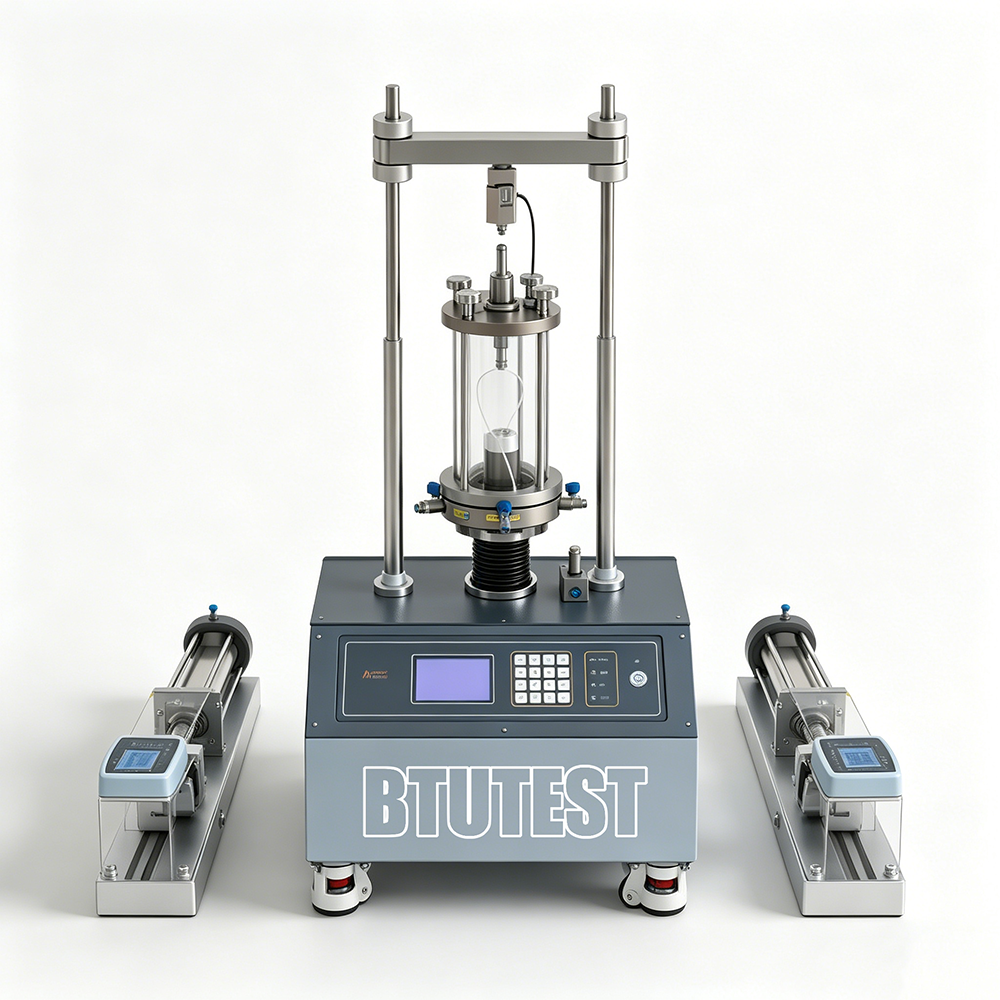

Seri BTU-TTS adalah asistem pengujian triaksial geoteknik multi-fungsidigunakan untuk menentukan sifat mekanik tanah pada jalur tegangan dan kondisi drainase yang berbeda. Seri ini mencakup beberapa model, yang mencakup persyaratan pengujian mulai dari spesimen kecil hingga spesimen tanah berbutir kasar yang besar. Sistem ini mengintegrasikan beban aksial, tekanan sel, tekanan balik, kontrol laju geser, dan modul akuisisi data, mendukung berbagai metode pengujian triaksial standar.

2. Standar Tes

Meskipun tabel tidak secara eksplisit mencantumkan nomor standar, berdasarkan spesifikasi pengujian triaksial umum, sistem ini memenuhi standar domestik dan internasional berikut:

•ASTM D4767(Uji Kompresi Triaksial Tak Terdrainasi Terkonsolidasi)

•ASTM D7181(Uji Kompresi Triaksial Terkuras Konsolidasi)

•ASTM D2850(Uji Triaksial Tak Terkonsolidasi Tidak Terkonsolidasi)

•BS 1377: Bagian 7(Tes Triaksial Standar Inggris)

•ISO 17892-8(Uji geser triaksial tanah)

•SL 237-1999(Prosedur Uji Geoteknik Tiongkok), dll.

3. Spesifikasi

4. Detil

•Pengendali: Pengontrol independen untuk tekanan sel dan tekanan balik, mendukung kontrol tekanan/volume presisi tinggi.

•Modul akuisisi data: Standar, untuk pencatatan gaya aksial, perpindahan, tekanan pori, perubahan volume secara real-time.

•Fungsi perangkat lunak: Termasuk modul pengujian berikut:

◦ Saturasi tekanan balik

◦ Konsolidasi isotropik/anisotropik

◦ Tak Terkonsolidasi Tak Terdrainasi (UU)

◦ Konsolidasi Udrained (CU) dengan pengukuran tekanan air pori

◦ Consolidated Drained (CD) dengan pengukuran perubahan volume

◦ Konsolidasi K₀

◦ Pengujian jalur stres

◦ Pengujian reologi

◦ Kalibrasi sensor

◦ Pasca pemrosesan dan ekspor data

•Tekanan udara: Digunakan untuk menerapkan tekanan sel dan punggung; model menyediakan level 2/3/6 MPa.

5. Aplikasi

•Investigasi lokasi geoteknik: Menentukan parameter kuat geser (c, φ) tanah pondasi dan tanah dasar.

•Pengujian material bendungan: Model besar (100/200) cocok untuk uji triaksial pada tanah berbutir kasar dan timbunan batuan.

•Analisis stabilitas lereng: Dapatkan kurva tegangan-regangan pada kondisi drainase yang berbeda.

•Rekayasa bawah tanah: Mensimulasikan respons tekanan pori selama penggalian dan pemuatan.

•Penelitian dan pengajaran: Digunakan untuk validasi model konstitutif tanah dan studi jalur tegangan.

6. Keuntungan

•Muatan lebar dan rentang ukuran: Dari 10 kN hingga 2000 kN, menutupi tanah berbutir halus hingga sangat besar.

•Kontrol geser ultra-rendah: Minimum 0,00001 mm/menit, cocok untuk uji mulur/reologi.

•Pengukuran volume presisi tinggi: Kontrol volume tekanan balik hingga 16000 ml, memenuhi persyaratan drainase spesimen/perubahan volume yang besar.

•Kontrol perangkat lunak sepenuhnya otomatis: Mengintegrasikan beberapa prosedur pengujian standar, mengurangi kesalahan manusia.

•Desain modular: Konfigurasi fleksibel tekanan sel/belakang dan tekanan udara; kalibrasi sensor mudah.

7. Parameter (Ringkasan)

8. Apa yang Harus Dipilih

Rekomendasi berdasarkan jenis spesimen dan persyaratan pengujian:

Pertimbangkan juga: kebutuhan pengukuran tekanan pori, akurasi perubahan volume, kemampuan kontrol jalur tegangan, dan pasokan udara bertekanan di lokasi.

9. Aliran Proses

Di bawah ini adalah prosedur standar untuk tipikalTes Konsolidasi Undrained (CU).menggunakan seri BTU-TTS (sebagian besar langkah dikontrol secara otomatis oleh perangkat lunak):

Langkah 1: Persiapan dan pemasangan spesimen

• Siapkan benda uji tanah yang dibentuk ulang atau tidak terganggu sesuai dengan ukuran benda uji model (misal, Φ70×H140 mm).

• Pasang batu berpori, kertas saring, membran karet di sekitar spesimen, dan letakkan pada dasar sel triaksial.

• Pasang sensor tekanan air pori dan saluran drainase atas, tutup selnya.

Langkah 2: Pengisian dan penghilangan udara sistem

• Buka sel dan pengontrol tekanan balik, isi saluran dan sel dengan air yang dihilangkan udaranya, hilangkan gelembung udara.

• Gunakan fungsi “line de-airing” pada perangkat lunak untuk memastikan pengukuran perubahan volume yang akurat.

Langkah 3: Saturasi tekanan balik

• Pilih modul “Back Pressure Saturation” pada perangkat lunak.

• Tetapkan target tekanan balik (misal, 300 kPa) dan tekanan sel (20~50 kPa di atas tekanan balik).

• Secara otomatis menerapkan tekanan mundur sambil memantau koefisien tekanan air pori B (biasanya B≥0,95 menunjukkan saturasi penuh).

Langkah 4: Konsolidasi isotropik/anisotropik

• Pilih modul “Konsolidasi” dalam perangkat lunak.

• Tetapkan tekanan sel target (atau kondisi K₀) dan kriteria stabilitas perubahan waktu/volume konsolidasi.

• Sistem secara otomatis mencatat perubahan volume dan disipasi tekanan air pori, menghasilkan log konsolidasi.

Langkah 5: Pencukuran (tidak dikeringkan atau dikeringkan)

• Pilih modul “Shearing”, atur laju geser (misal, 0,05 mm/mnt).

• Mulai pembebanan aksial; sistem real-time mencatat gaya aksial, perpindahan, tekanan air pori (CU) atau perubahan volume (CD).

• Secara otomatis mendeteksi kondisi puncak atau terminasi (misalnya regangan mencapai 20%).

Langkah 6: Uji penghentian dan pemrosesan data

• Perangkat lunak secara otomatis menghentikan pemuatan, melepaskan tekanan sel, mengekspor data mentah (tekanan, regangan, tekanan pori, perubahan volume).

• Modul pasca-pemrosesan menghitung parameter kekuatan geser (c, φ), modulus elastisitas, regangan keruntuhan, dll.

• Hasilkan laporan pengujian, ekspor ke Excel/PDF.

Langkah 7: Pembersihan dan pemeliharaan peralatan

• Tiriskan air sel, keluarkan spesimen.

• Garis bersih dan batu berpori; melakukan pemeriksaan zeroing sensor.

Untuk jenis pengujian lainnya (UU, CD, jalur tegangan, reologi), hanya kondisi drainase dan target pengendalian selama tahap saturasi/konsolidasi/geser yang berubah; perangkat lunak ini menyediakan wizard bawaan yang sesuai.
