Peralatan Triaksial Otomatis

Deskripsi Produk

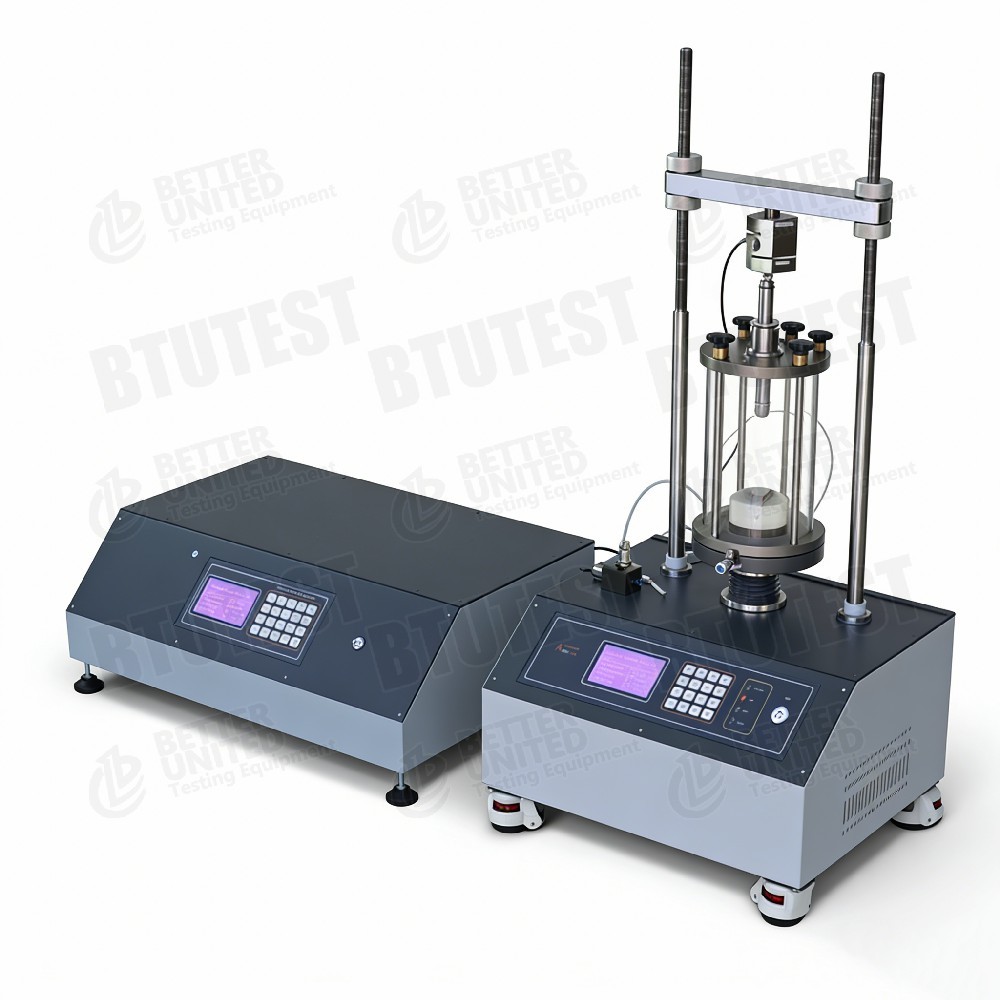

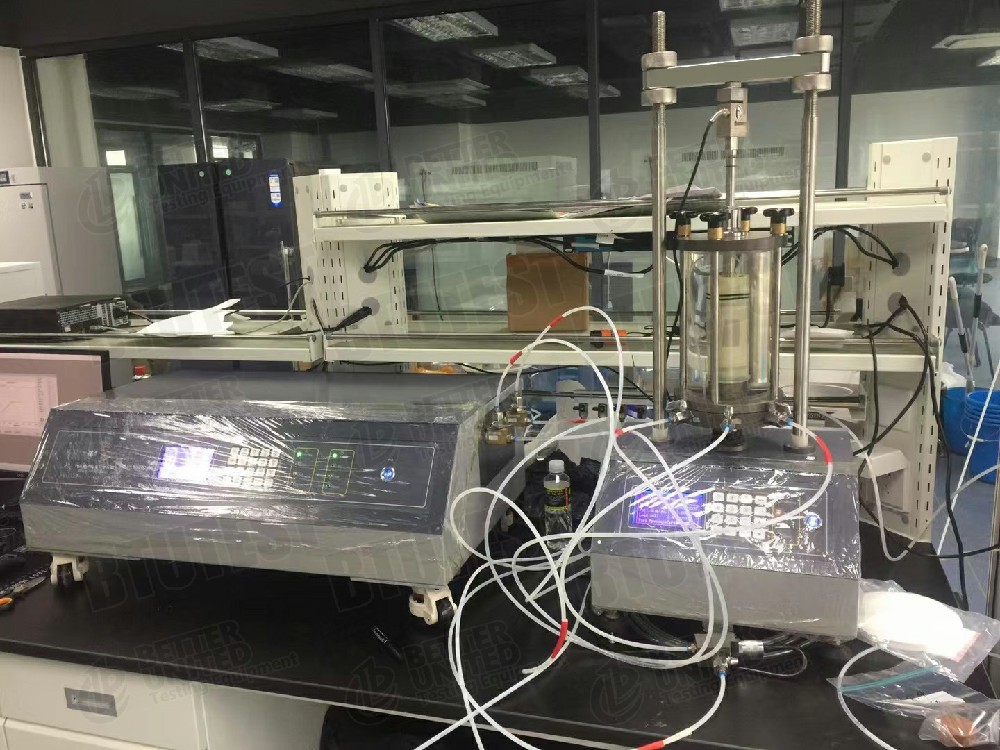

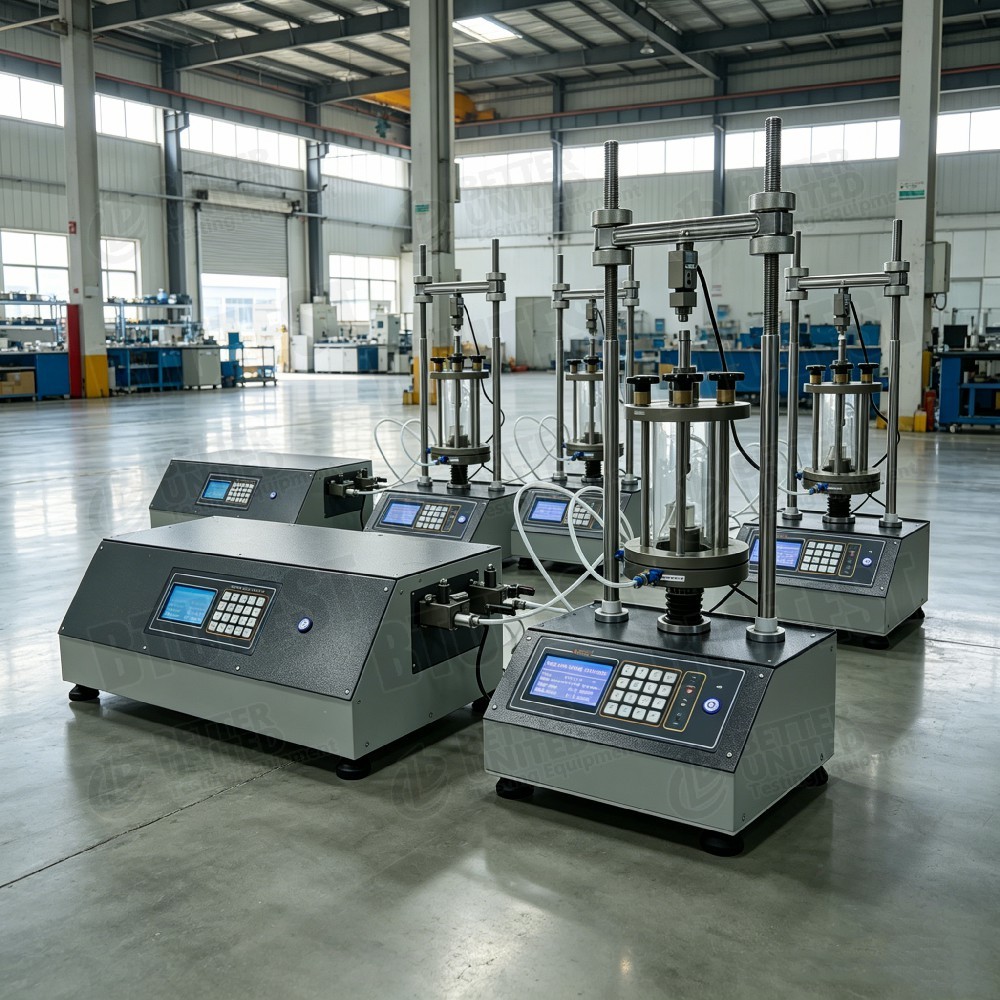

BTU-Sistem Pengujian Triaksial Otomatis Penuh Seri TTS

Keterangan

• Pemuat Utama
  • Konstruksi kolom ganda yang kaku, motor stepper dengan penggerak roda gigi cacing, kebisingan rendah, dan pengoperasian yang lancar.
  • Perlindungan batas atas/bawah bawaan dan perlindungan beban berlebih (berhenti otomatis ketika gaya aksial melebihi jangkauan sensor).
  • Pengukuran perpindahan aksial: rentang opsional 50 mm (akurasi 0,003 mm) atau rentang 100 mm (akurasi 0,1% FS).
  • Sensor gaya aksial: beberapa rentang 0‑10/25/30/50/60/100 kN.
  • Mode kontrol: opsional – Layar grafis LCD dengan keypad membran 16 tombol, atau layar sentuh 5,7 inci.
  • Port USB untuk koneksi komputer; dapat beroperasi secara mandiri atau sebagai bagian dari sistem triaksial yang sepenuhnya otomatis.

• Pengontrol Volume Tekanan (PVC)
  • Digunakan untuk kontrol tekanan pembatas dan tekanan balik yang tepat, dan untuk pengukuran perubahan volume.
  • Transduser tekanan bawaan dan pengukuran volume (penghitungan langkah motor stepper).
  • Dapat digunakan sendiri sebagai sumber tekanan konstan (menggantikan kolom merkuri, udara bertekanan, bobot mati, dll.) atau sebagai pengukur perubahan volume (resolusi 0,001 ml).
  • Antarmuka USB untuk kontrol komputer langsung.
  • Media kerja adalah air yang dihilangkan udaranya.

Standar Tes (Internasional)

• ASTM D7012(Kekuatan tekan triaksial batuan)
• ASTM D7181(Uji triaksial tak terdrainasi terkonsolidasi untuk tanah)
• ASTM D4767(Uji triaksial terkuras konsolidasi untuk tanah)
• ASTM D2850(Uji triaksial tak terdrainasi tak terkonsolidasi untuk tanah)
• ASTM D2166(Kekuatan tekan tidak terbatas)
• ASTM D5084(Uji permeabilitas, opsional)
• ISRM menyarankan metode(Pengujian triaksial batuan)
• ISO 17892‑8/‑9(Uji triaksial geoteknik)

Spesifikasi

Model dan Parameter Master Loader (Tabel 1)

Parameter Pengontrol Volume Tekanan (PVC) (Tabel 2)

• Akurasi tekanan: ±0,1% FS
• Akurasi volume: 0,1% dari nilai terukur
• Panel independen pengontrol: LCD 240×128, keypad membran 16 tombol, port USB
• Perlindungan otomatis terhadap tekanan berlebih dan volume berlebih

Spesifikasi Lainnya

• Daya Master Loader: 220‑240V/50Hz atau 110V (opsional)
• Lingkungan kerja: 0~40 ℃, kelembaban relatif <85%, tidak ada interferensi elektromagnetik yang kuat
• Tekanan kerja maksimum sel triaksial: 2 MPa (sebagaimana dinyatakan dalam manual ini; model lain mungkin berbeda)
• Antarmuka: USB, DIN 4 pin (sel beban eksternal/sensor tekanan pori)

Detil

• Desain Master Loader terintegrasi– Panel belakang menyediakan daya, USB, konektor sel beban tipe S eksternal, dan konektor sensor tekanan pori eksternal (DIN 4-pin).
• Panel depan– LCD menampilkan laju arus, perpindahan aksial, beban aksial, tekanan pembatas, tekanan pori; Keypad 16 tombol memungkinkan pengaturan laju, mulai/berhenti, naik/turun cepat, pengaturan parameter (waktu, kalibrasi sederhana).
• Penentuan posisi cepat– Memungkinkan menaikkan/menurunkan pelat pemuatan dengan cepat untuk mengurangi waktu penyetelan; saklar home-home dan limit mencegah perjalanan berlebihan.
• Pengontrol PVC–
  • Sistem tertanam independen dengan LCD dan keypadnya sendiri.
  • Dapat mengatur tekanan target untuk tekanan pembatas dan tekanan balik, atau mengontrol pengisian/pengosongan.
  • Pengontrol pengekangan dan tekanan balik bersifat independen; keduanya memiliki port USB.
  • Panel belakang memiliki saluran masuk air (ke tangki air) dan saluran keluar (ke port pembatas sel/tekanan balik).
• Sel Triaksial–
  • Basis memiliki lima port: dua untuk drainase bawah/tekanan pori, dua untuk drainase/tekanan pembatas, satu untuk tekanan balik atas.
  • Bagian atas dan bawah diikat dengan baut T.
  • Silinder kaca organik transparan, tekanan kerja maksimum 2 MPa.
• Pemasangan spesimen– Panduan ini memberikan prosedur bergambar 10 langkah yang terperinci (memasukkan film lateks, menempatkan spesimen, kertas saring, batu berpori, memasang bagian atas dan bawah, membelah cetakan, mengisi sel dengan air yang dihilangkan udaranya, dll.).
• Sambungan pipa– Gunakan fitting sambungan cepat 2 MPa; tabung nilon dimasukkan langsung; untuk melepasnya, tekan kerahnya ke dalam dan tarik keluar tabungnya.
• Sambungan listrik– Soket listrik dengan dudukan sekering.

Aplikasi

• Uji triaksial mekanika tanah konvensional: UU, CU, CD, konsolidasi, jalur tegangan, dll.
• Uji kompresi triaksial batuan (dengan spesimen batuan).
• Uji permeabilitas (memerlukan modul permeabilitas opsional).
• Uji tanah tak jenuh (membutuhkan pengikatan tak jenuh).
• Tes mulur (didukung kecepatan sangat lambat 0,00001 mm/mnt).

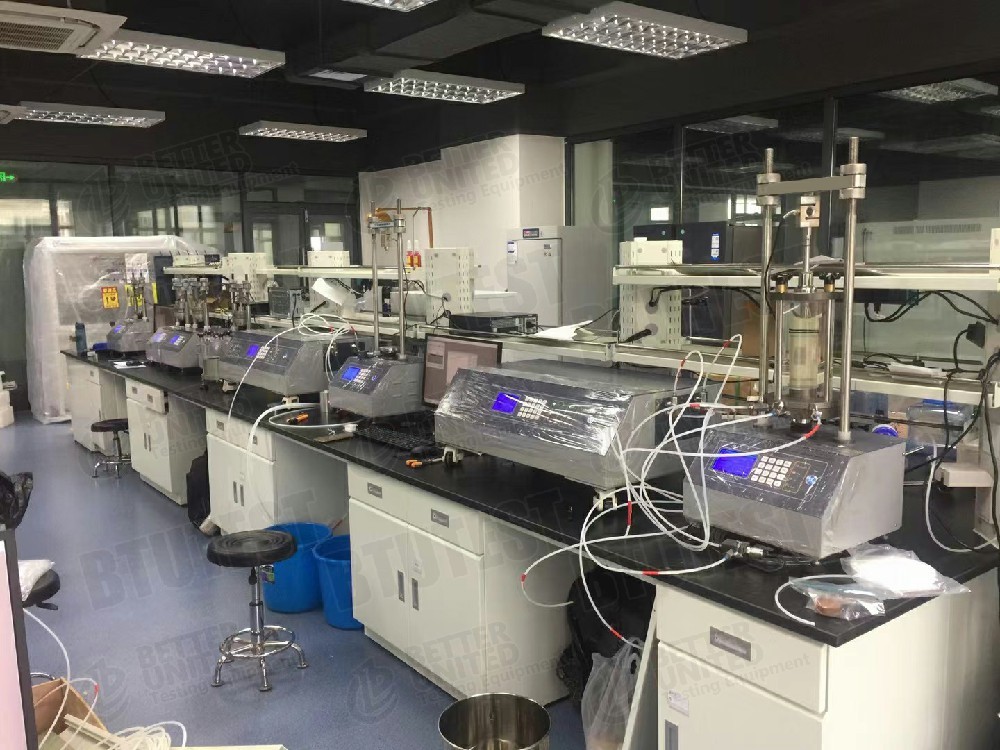

• Penelitian dan pengajaran: universitas, lembaga penelitian, pusat pemeriksaan kualitas.
• Dapat digunakan sendiri sebagai sumber tekanan konstan atau pengukur perubahan volume.

Keuntungan

• Desain modular– Master Loader dan pengontrol PVC bersifat independen; dapat digabungkan ke dalam sistem kapasitas yang berbeda atau digunakan secara terpisah.
• Pengukuran volume presisi tinggi– Resolusi 0,001 ml, akurasi 0,1%, lebih unggul dari tabung pengubah volume konvensional.
• Kisaran tingkat pemuatan yang luas– 0,00001 ~ 20 mm/mnt (tergantung model), mencakup creep hingga geser cepat.
• Kapasitas spesimen besar– Hingga Ø300×600 mm, cocok untuk tanah berbutir kasar, timbunan batuan, inti batuan berdiameter besar.
• Perlindungan kelebihan beban– Berhenti otomatis ketika gaya aksial melebihi jangkauan sensor; perlindungan tekanan berlebih/volume berlebih pada PVC.
• Dua mode kontrol– LCD+keypad atau layar sentuh opsional Master Loader; PVC memiliki panel kontrol independennya sendiri.
• Komunikasi USB– Koneksi mudah ke komputer untuk kontrol otomatis sepenuhnya.
• Menggunakan air yang dihilangkan udaranya– Hindari media berbahaya seperti merkuri.
• Perlindungan korosi– Bagian luar kompor‑dicat enamel atau dilapisi krom.

Apa yang Harus Dipilih

Pilih model Master Loader sesuai kebutuhan (lihat Tabel 1):

Pengontrol Volume Tekanan:Model standarnya adalah BTU-PVC-1 (2 MPa / 60 cc). Untuk tekanan yang lebih tinggi (misalnya, 3 MPa) atau volume yang lebih besar (misalnya, 3000 ml), diperlukan pesanan khusus (lihat dokumen BTU-TTS-20 sebelumnya).

• Hanya triaksial dasar– Master Loader + satu PVC (pengurang); tekanan balik bisa manual atau tambahan PVC.
• CU/CD dengan saturasi– Merekomendasikan PVC ganda (pengurangan + tekanan balik) dengan pengukuran perubahan volume.
• Tanah tak jenuh– Membutuhkan pengontrol tekanan udara tambahan dan disk keramik.
• Tes merayap– Pastikan rentang kecepatan Master Loader mencakup kecepatan sangat rendah.
• Kontrol suhu– Memerlukan modul kontrol suhu opsional (tidak dijelaskan dalam manual ini, tetapi tersedia dalam seri).

Aliran Proses

Berdasarkan Bagian 5 “Pemasangan spesimen” dalam manual dan prosedur pengujian triaksial yang umum:

• Persiapan
  • Siapkan benda uji (jenuh atau tak jenuh), ukur dimensinya.
  • Siapkan air yang telah dihilangkan udaranya, tangki penyimpanan air, membran lateks, kertas saring, batu berpori.

• Pemasangan spesimen (10 langkah, lihat Gambar 14)
  A. Masukkan membran lateks ke dalam tabung cetakan, putar ujungnya ke arah luar, gunakan alat penghisap agar membran menempel pada dinding tabung.
  B. Tempatkan spesimen ke dalam tabung cetakan.
  C. Tempatkan tabung cetakan (dengan spesimen) pada dasar sel triaksial, dengan kertas saring dan batu berpori antara alas dan spesimen.
  D. Buka membran lateks dan lepaskan tabung cetakan.
  e. Kencangkan membran lateks ke alasnya dengan karet gelang.
  F. Pasang cetakan terpisah di sekitar spesimen untuk perlindungan.
  G. Di atas benda uji, letakkan kertas saring, batu berpori, dan tutup benda uji, lalu kencangkan dengan karet gelang.
  H. Keluarkan cetakan yang sudah terbelah.
  Saya. Pasang penutup sel transparan, kencangkan mur, isi sel dengan air yang sudah dihilangkan udaranya (buka ventilasi selama pengisian).
  J. Tutup ventilasi dan periksa kebocoran.

• Hubungkan pipa dan kabel
  • Hubungkan saluran keluar PVC pembatas ke port tekanan pembatas sel.
  • Hubungkan saluran keluar PVC tekanan balik ke port tekanan balik sel.
  • Hubungkan sensor tekanan pori ke port tekanan pori sel.
  • Hubungkan Master Loader dan PVC ke komputer melalui USB.

• Pengaturan dan pengujian perangkat lunak(lihat manual perangkat lunak)
  • Mulai perangkat lunak pengujian triaksial, pilih modul pengujian (saturasi, konsolidasi, geser, dll.).
  • Tetapkan parameter (tekanan pembatas, tekanan balik, laju geser, kondisi berhenti).
  • Eksekusi otomatis: saturasi tekanan balik → Pemeriksaan nilai B → konsolidasi → geser (kontrol regangan atau tegangan).

• Akhir tes
  • Perangkat lunak secara otomatis berhenti dan menyimpan data.
  • Bongkar pembatas dan tekanan balik secara manual.
  • Buka katup drainase sel, tiriskan air.
  • Bongkar spesimen, bersihkan sel dan pipa.

• Pengolahan data
  • Perangkat lunak dapat menggambarkan kurva tegangan-regangan, kurva tekanan air pori, dan kurva perubahan volume.
  • Untuk pengujian dengan beberapa tekanan pengekang, gambar lingkaran Mohr secara otomatis dan hitung c, φ, lalu buat laporan.

• Pemeliharaan
  • Jika tidak digunakan dalam waktu lama, kosongkan air dari PVC.
  • Hindari benturan pada layar LCD dan perlengkapan sambungan cepat.
  • Jangan melebihi tekanan kerja maksimum sel (2 MPa untuk model yang dijelaskan dalam manual ini).
