Peralatan Geser Langsung Rheologi Tiga Kali Lipat

Deskripsi Produk

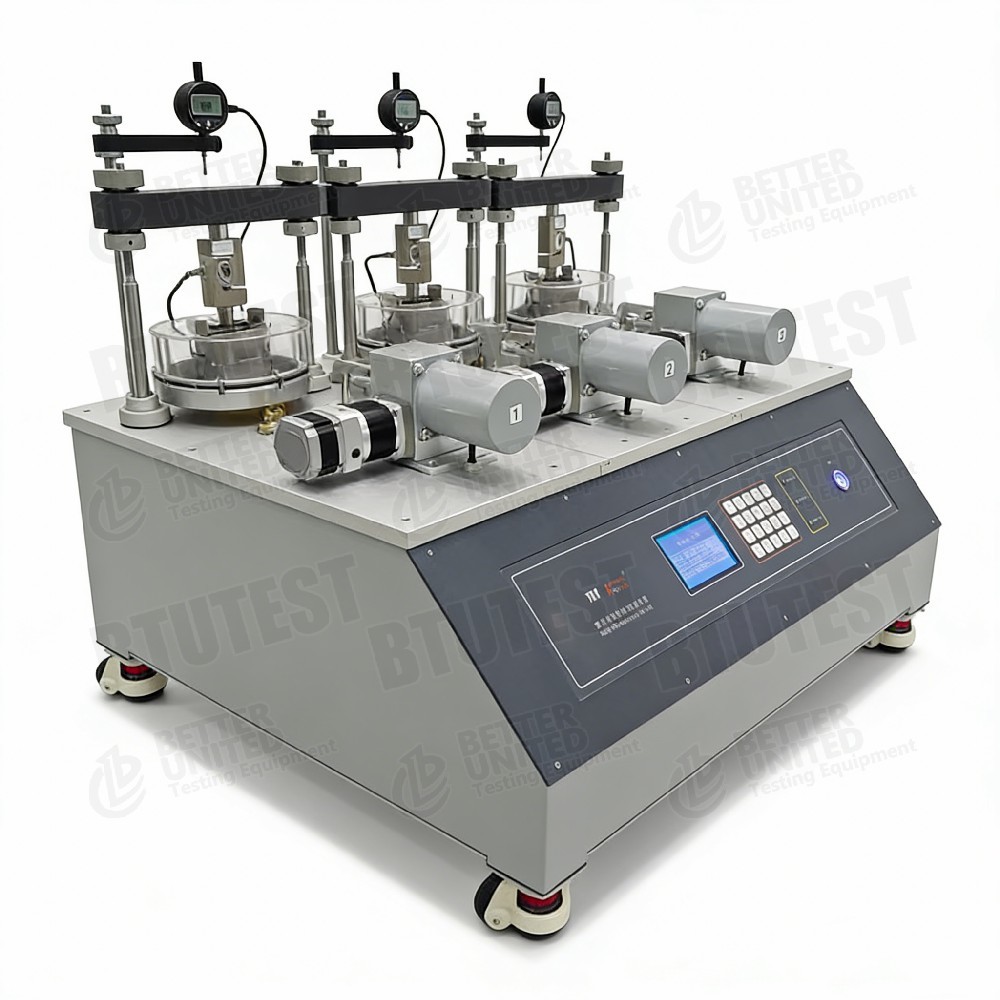

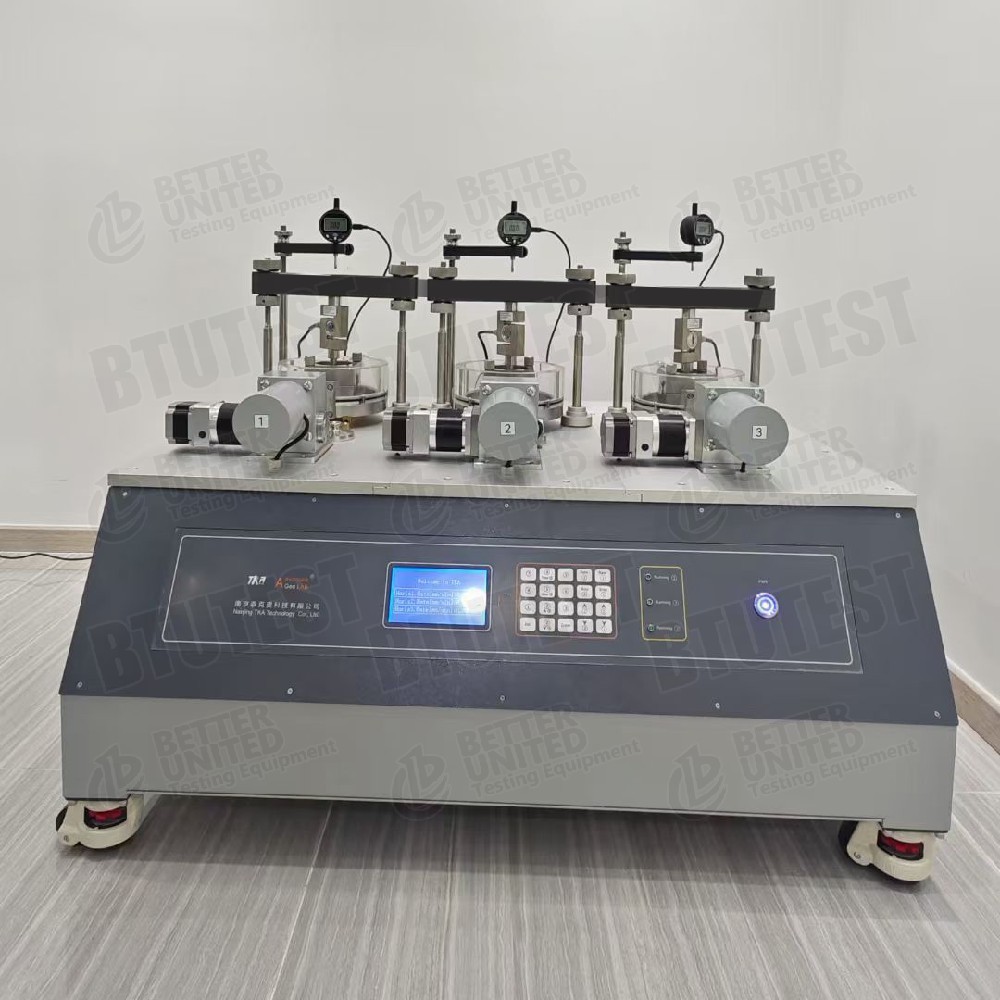

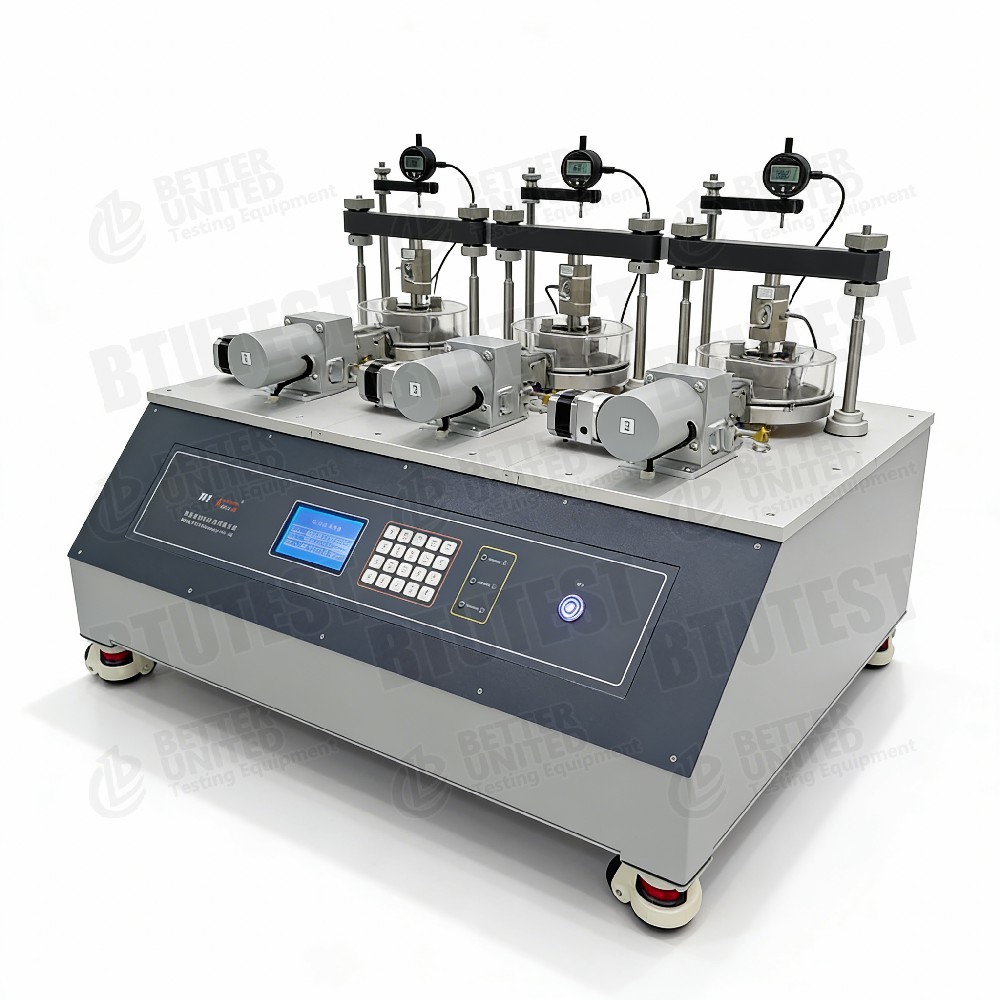

Peralatan pemotong langsung rheological tripleBTU- Seri TRA (TRA-1 / TRA-2 / TRA-3)

Deskripsi

Seri ini terdiri dari:alat pemotong langsung reologis tiga kali, modelBTU- TRA-1,BTU- TRA-2,BTU- TRA-3, dirancang untuk pengujian geser langsung bersamaan dari tiga sampel, dengan kesesuaian khusus untuk studi reologis (creep).Ketiga model ini berbeda terutama dalam tingkat otomatisasi dan metode akuisisi data:

• BTU-TRA-1: Model dasar, layar LCD, tidak ada pengumpulan data
• BTU- TRA-2: Model pengumpulan data, dilengkapi dengan sistem log data
• BTU- TRA-3: Model otomatis penuh, kontrol servo-loop tertutup

Fitur umum:

• Unit tiga (tes tiga sampel secara bersamaan)
• Ukuran sampel: Φ61,8 × H20 mm (ring pemotong standar)
• Kecepatan pemotongan: 0,00001-6 mm/menit, penyesuaian tanpa langkah
• Tekanan normal maksimum: 0,4 MPa (sama untuk ketiga model)
• Tekanan geser maksimum: 0,4 MPa untuk TRA-1; 0,8 MPa untuk TRA-2/3
• Modul uji: pemotongan langsung, pemotongan siklik, pemotongan langsung reologis (TRA-2/3 juga mencakup konsolidasi standar)
• Opsi upgrade selanjutnya: modul kontrol suhu (0 ~ + 90 °C) dan tekanan tinggi (1,6 MPa)

Standar pengujian (internasional)

• ASTM D3080(Pengujian geser langsung)
• ASTM D7608(Kekuatan residual √ geser bergantian)
• ASTM D5321(Interface shear √ prinsip yang sama)
• ISO 17892‐10(Pengujian geser langsung)
• BS 1377-7(Pengujian geser langsung)
• ASTM D6519(Pengujian creep/rheological ?? dapat merujuk pada standar pengujian rheology tanah)

Peralatan memenuhi persyaratan standar ini untuk kecepatan geser, kontrol tegangan normal, dan pengukuran perpindahan.

Spesifikasi

Rincian

• Desain unit tiga¢ Tiga spesimen dapat dicukur secara bersamaan (tekanan normal yang berbeda atau kondisi yang sama), sangat meningkatkan efisiensi.
• Rentang tegangan normal rendah¢ Maksimal 0,4 MPa, cocok untuk tanah lunak, gambut, tanah dengan kandungan air tinggi, dan kondisi stres rendah lainnya.
• Perbedaan tegangan geserTra-1 maksimum tegangan geser 0,4 MPa; Tra-2/3 0,8 MPa
• Metode pengisian️
  • TRA-1/2: Pengisian tuas (berat) ?? sederhana, dapat diandalkan, tetapi membutuhkan perubahan berat secara manual.
  • TRA-3: Servo closed-loop loading ️ kontrol tegangan normal otomatis, mampu jalur tegangan yang kompleks.
• Konfigurasi sensor️
  • TRA-1: 3 sel beban (satu gaya geser horizontal per unit? gaya normal yang dihitung dari berat tuas, tidak ada sensor) + 3 sensor perpindahan.
  • TRA-2/3: 6 sel beban (normal + horizontal per unit), 3 sensor perpindahan (satu horizontal per unit).
• Metode akuisisi️
  • TRA-1: hanya layar LCD, rekaman manual.
  • TRA-2: perekam data eksternal, pencatatan otomatis.
  • TRA-3: Servo closed-loop, kontrol otomatis + akuisisi.
• Modul pengujianSemua model mendukung pemotongan langsung, pemotongan siklik, dan pemotongan langsung reologis.
• Pemotongan langsung rheologis¢ Uji creep jangka panjang untuk mengukur pergeseran geser dari waktu ke waktu.
• Opsi upgrade️
  • Kontrol suhu (0 ~ + 90 °C): untuk studi kopling suhu-creep.
  • Tekanan tinggi (1,6 MPa): meningkatkan tegangan normal maksimum dari 0,4 MPa menjadi 1,6 MPa, cocok untuk tanah yang lebih kaku.

Aplikasi

• Studi Rheologi¢ Menentukan deformasi (slip) yang tergantung pada waktu dari tanah lunak, gambut, tanah organik tinggi, dll.
• Pemotongan siklikSimulasi degradasi kekuatan di bawah gempa bumi, gelombang, atau beban lalu lintas.
• Teknik tanah lunakAnalisis stabilitas kemiringan jangka panjang.
• Pengujian efisiensi tinggi tiga kaliPercobaan pemotongan langsung atau merangkak secara bersamaan pada tiga tegangan normal yang berbeda untuk penentuan parameter kekuatan yang cepat.
• Demonstrasi pengajaran¢ Visualisasikan kegagalan geser dan fenomena merangkak.
• Efek suhuDengan modul kontrol suhu opsional, studi pengaruh suhu pada reologi tanah.

Keuntungan

• Desain unit tiga¢ Mendapatkan tiga set data dalam satu tes, tiga kali efisiensi dari perangkat satu unit.
• Kecepatan pemotongan yang sangat rendah- 0,00001 mm/menit, cocok untuk tes merayap jangka panjang.
• Jalur upgrade modularUpgrade dari dasar (TRA-1) ke pengumpulan data (TRA-2) atau sepenuhnya otomatis (TRA-3).
• Multiple mode pengujian️ Pemotongan langsung, pemotongan siklik, pemotongan langsung reologis, konsolidasi, dll.
• Kemampuan untuk diperluas kemudianPengendalian suhu opsional dan peningkatan tekanan tinggi meningkatkan kapasitas.
• Pengisian tuas (TRA-1/2)Mudah, dapat diandalkan, tidak membutuhkan daya, biaya rendah.
• Servo closed-loop (TRA-3)¢ Kontrol otomatis presisi tinggi, cocok untuk jalur stres yang kompleks.
• Pengukuran pergeseran resolusi tinggiCocok untuk memantau deformasi merangkak kecil.

Apa yang Harus Dipilih

Pilih model berdasarkan persyaratan pengujian dan anggaran:

Catatan: Sistem servo loop tertutup TRA-3 secara otomatis mengontrol tekanan normal, yang sangat bermanfaat untuk menjaga tekanan konstan selama tes merangkak.TRA-3 sangat direkomendasikan.

Aliran Proses

Contoh:Uji geser creep pada tanah lunak (tekanan normal konstan) dengan menggunakan peralatan geser langsung reologis triple otomatis (BTU-TRA-3)

• Persiapan spesimen
  • Potong tiga sampel tanah lunak yang tidak terganggu atau dibentuk ulang dengan menggunakan cincin pemotong Φ61,8×20 mm.
  • Mengukur kandungan air awal dan kepadatan; jenuh jika diperlukan.

• Pemasangan spesimen
  • Letakkan tiga spesimen ke dalam kotak gunting bagian bawah dari tiga unit, pasang kotak atas, batu berlubang, dan pelat pemuatan.
  • Posisikan perlengkapan kotak geser triple di bingkai beban geser langsung.
  • Sambungkan batang pemuatan normal dan horisontal untuk setiap kotak geser; pasang sensor pergeseran (satu horisontal per unit, dan opsional sensor pergeseran vertikal).

• Gunakan tegangan normal
  • Dalam perangkat lunak, tetapkan tegangan normal target independen untuk setiap kotak geser (misalnya, 50, 100, 200 kPa).
  • Sistem servo secara otomatis menerapkan dan mempertahankan tegangan normal konstan.
  • Catat pergeseran normal (konsolidasi) sampai stabil (kriteria stabilitas dapat ditetapkan).

• Atur parameter geser
  • Pilih modul ′tes geser langsung rheological′.
  • Atur tingkat tegangan geser (misalnya, 70% dari kekuatan puncak) atau atur laju geser (misalnya, 0,0001 mm/menit untuk merangkak).
  • Tetapkan durasi uji (misalnya, 72 jam) atau batas perpindahan.
  • Pilih mode kontrol: kontrol tegangan (tekanan geser konstan) untuk merangkak.

• Mulai mencukur
  • Memulai sistem servo horizontal untuk menerapkan tegangan geser (atau laju) yang ditetapkan.
  • Perangkat lunak mencatat gaya geser horizontal, pergeseran horizontal, pergeseran normal, dan waktu untuk setiap kotak geser secara real time.
  • Grafik kurva creep (pergeseran geser vs waktu).

• Kondisi berhenti
  • Berhenti secara otomatis ketika waktu atau batas perpindahan yang telah ditetapkan telah tercapai.

• Pemisahan dan pembersihan
  • Buang kekuatan normal, tarik balik piston horizontal, lepaskan spesimen.
  • Rekam mode kegagalan, kotak gunting bersih.

• Pengolahan data
  • Perangkat lunak grafik kurva merangkak, menghitung tingkat merangkak, kekuatan jangka panjang, dll.
  • Untuk uji geser siklik, perhitungkan degradasi modulus, rasio peredam, dll.
  • Menghasilkan laporan tes.

Untuk TRA-1 atau TRA-2:

• TRA-1 membutuhkan pembacaan nilai secara manual; tidak dapat memetakan kurva secara otomatis.
• TRA-2 dapat memperoleh data secara otomatis, tetapi tegangan normal harus diterapkan secara manual menggunakan bobot; tegangan/tingkat geser diatur melalui pengontrol.

Ringkasan:BTU-TRA seri triple rheological direct shear apparatus menawarkan tiga konfigurasi dari manual lever-loading untuk sepenuhnya otomatis servo closed-loop.dan tes reologis (creep) pada tanah lunak, gambut, dan bahan serupa. desain tiga sangat meningkatkan efisiensi. pemilihan harus didasarkan pada kebutuhan akuisisi data, tingkat otomatisasi, dan anggaran.Upgrade selanjutnya termasuk kontrol suhu (0 ~ 90 °C) dan tekanan tinggi (1.6 MPa) untuk memperluas rentang aplikasi.
