Peralatan Konsolidasi 1 geng

Deskripsi Produk

Keterangan

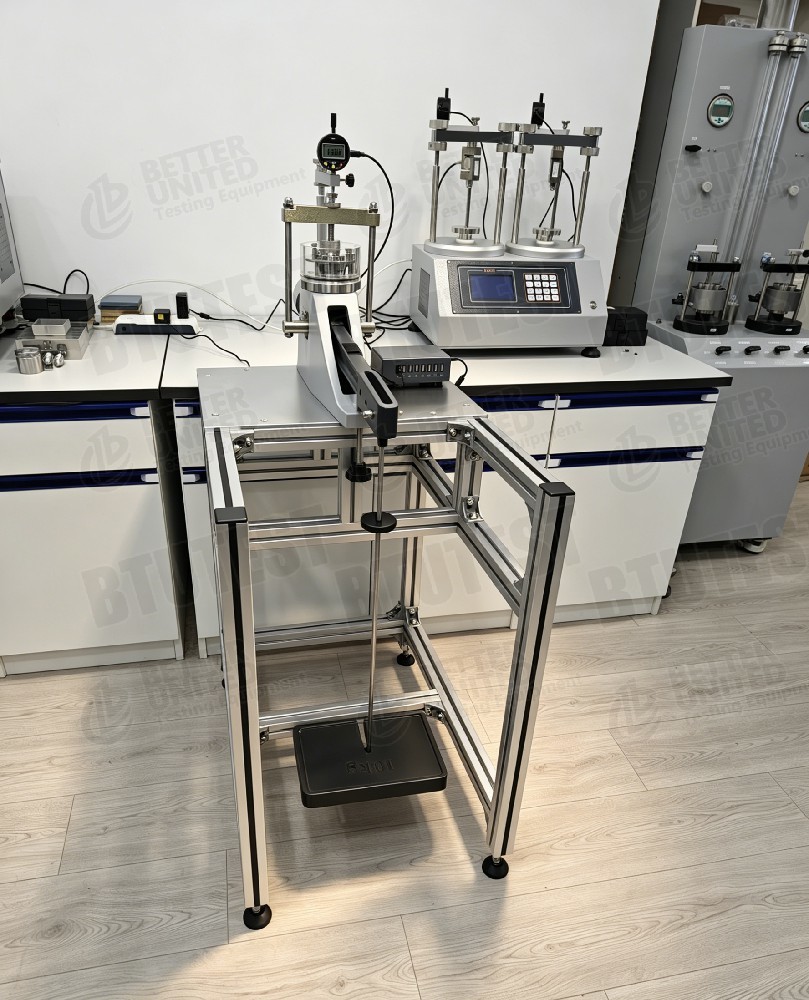

NL5044X/001 adalah kerangka konsolidasi geng tunggal di atas meja yang digunakan untuk menentukan karakteristik konsolidasi jangka panjang dari tanah liat dan tanah kompresibel lainnya di bawah beban yang ditimbulkan oleh pondasi dan struktur di atas tanah. Penurunan dapat terjadi meskipun tekanan yang diberikan berada dalam batas daya dukung tanah yang aman. Peralatan ini menggunakan pemuatan lengan tuas dan dapat memberikan tekanan hingga 81 ton per kaki persegi (sekitar 8.800 kPa) pada spesimen berdiameter 50 mm. Sangat cocok untuk memprediksi penurunan pondasi di bawah bangunan, bendungan, jembatan, dan struktur serupa.

Standar Tes

Peralatan ini mematuhi standar internasional berikut:

• BS1377(Metode pengujian tanah Standar Inggris)
• ASTM D2435(Metode uji standar untuk sifat konsolidasi satu dimensi tanah)
• ASTM D3877(Metode pengujian sifat muai, susut, dan konsolidasi tanah)
• ASTM D4546(Konsolidasi dan perluasan tanah satu dimensi)

Spesifikasi

Detil

• Mekanisme pemuatan: Rangka pemuatan yang kaku dengan dongkrak penyangga balok integral untuk menghindari guncangan pada sampel selama penerapan beban.
• Rasio tuas: Memperbaiki rasio tuas 11:1, tegangan maksimum hingga 8,8 MPa.

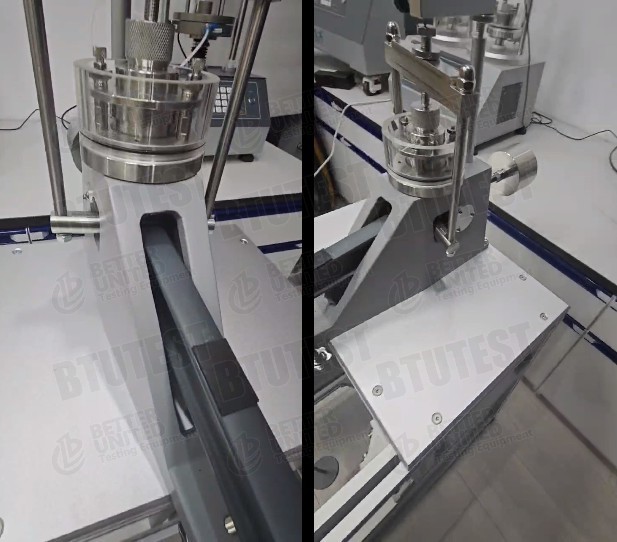

• sel konsolidasi: Oedometer bukaan depan sesuai dengan standar ASTM/BS.
• Alat ukur: Pengukur dial mekanis standar; pengukur dial perpindahan vertikal opsional (perjalanan 10mm, akurasi 0,01mm).
• Aksesori opsional: Batu berpori (Φ50mm×5mm), cincin potong, tutup atas, kertas saring.
• Sedang mengemas: Kotak kayu lapis eksterior.

Aplikasi

• Penentuan laboratorium karakteristik penurunan konsolidasi tanah liat
• Prediksi penurunan jangka panjang pondasi bangunan, bendungan, jembatan, dll.
• Studi kompresibilitas tanah bertekanan tinggi
• Pengajaran dan penelitian di laboratorium geoteknik mengikuti standar internasional

Keuntungan

• Kapasitas pemuatan yang sangat tinggi: Tekanan maksimum hingga 8.800 kPa (rasio tuas 11:1) – ideal untuk tanah kaku dalam atau penelitian konsolidasi bertekanan tinggi.
• Konstruksi kaku: Memastikan akurasi, pengulangan, dan keandalan hasil pengujian.
• Perlindungan guncangan: Soket penyangga balok integral menghilangkan gangguan sampel selama pemuatan.
• Tahan karat & tahan lama: Aluminium cor dan baja berlapis untuk penggunaan laboratorium jangka panjang.
• Desain bagian atas meja yang ringkas: Menghemat ruang lab.
• Hemat biaya: Desain geng tunggal yang cocok untuk pengujian khusus bervolume rendah atau bertekanan tinggi dengan biaya lebih rendah dibandingkan model multigeng.

Apa yang Harus Dipilih

Aliran Proses

• Persiapan spesimen: Potong spesimen berukuran Φ50mm menggunakan cincin pemotong dan masukkan ke dalam sel konsolidasi (dengan batu berpori atas/bawah).
• Pasang selnya: Posisikan sel konsolidasi pada rangka bukaan depan dan kencangkan.
• Pasang alat pengukur: Pasang dial gauge atau transduser perpindahan dan sesuaikan dengan pembacaan awal.
• Terapkan beban: Dengan menggunakan rasio tuas 11:1, berikan beban secara bertahap sesuai jadwal pengujian.
• Rekam penyelesaian: Ambil pembacaan dial gauge pada interval waktu tertentu di bawah setiap kenaikan beban hingga stabilisasi.
• Pengolahan data: Plot kurva penyelesaian waktu dan menghitung koefisien konsolidasi, indeks kompresi, tekanan pra-konsolidasi, dll.
• Pembuatan laporan: Menghasilkan laporan pengujian untuk desain teknik atau analisis penelitian.
