Peralatan Konsolidasi Sepenuhnya Otomatis (Mekanis)

Deskripsi Produk

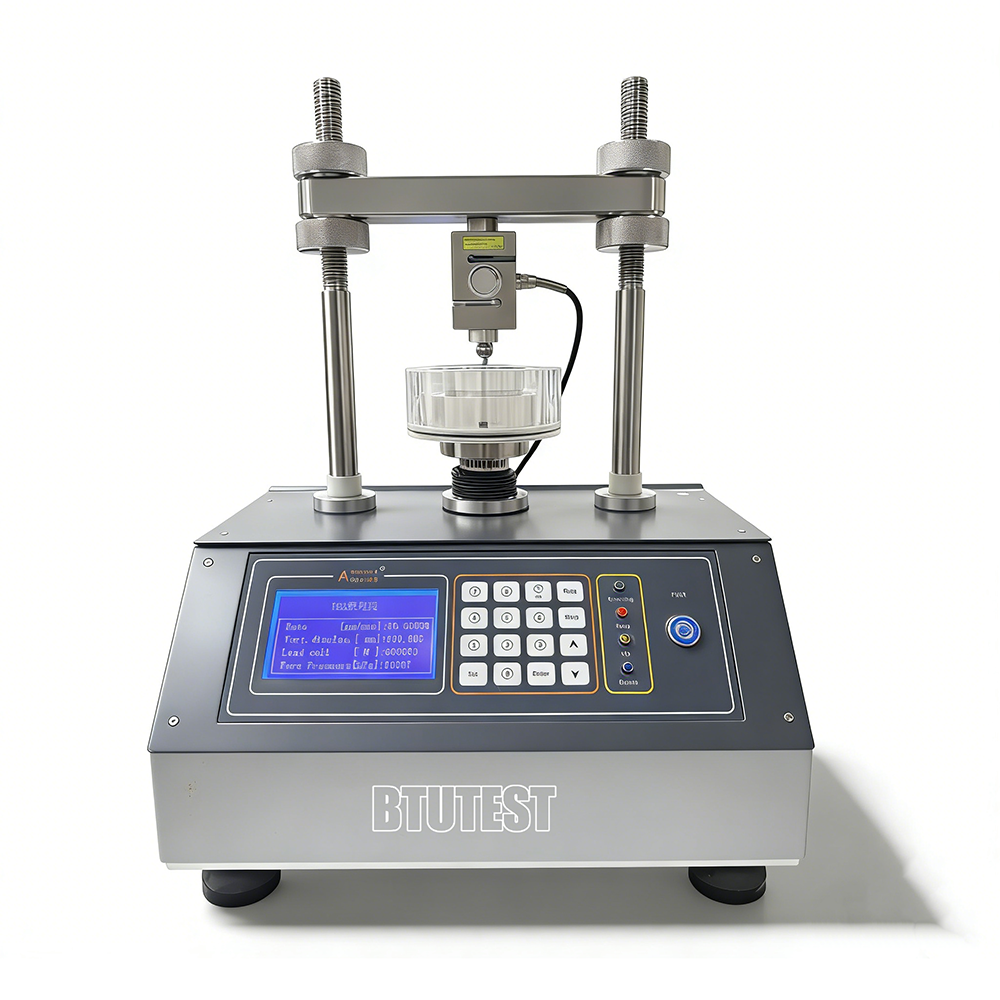

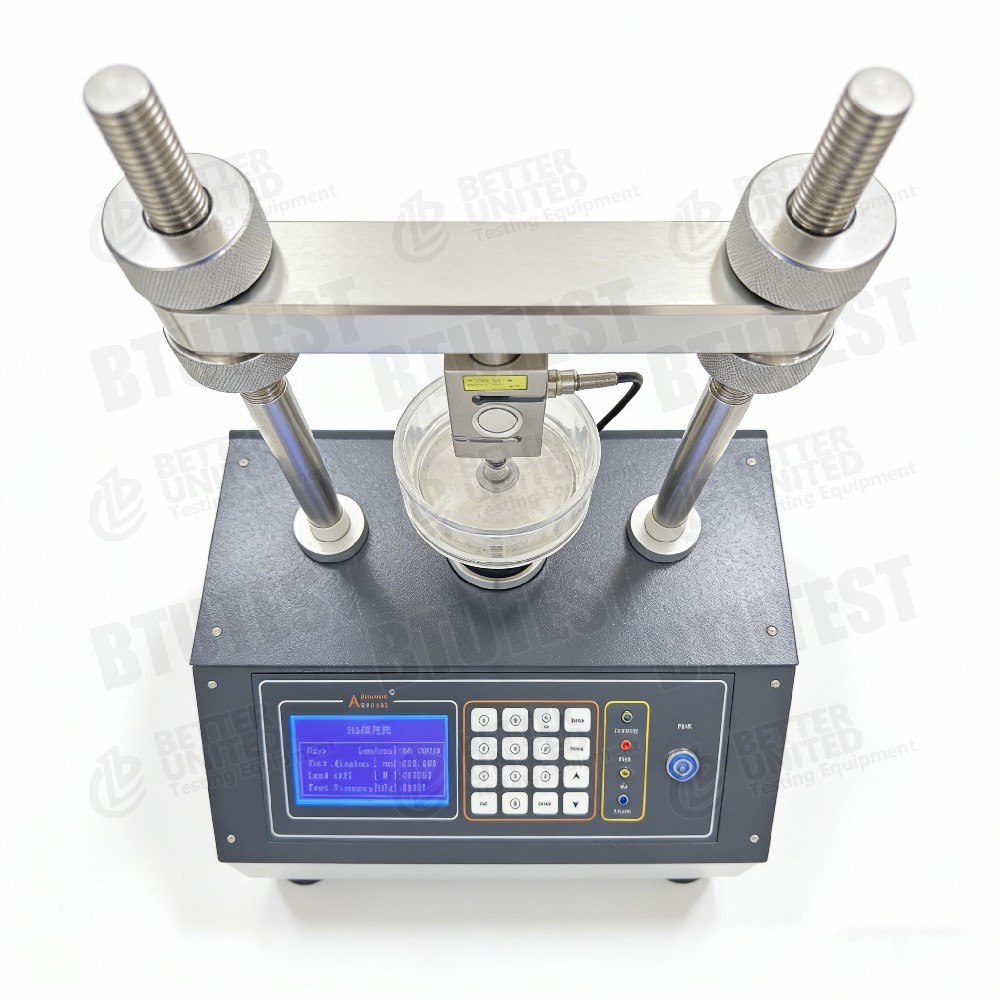

Model Alat Konsolidasi Otomatis (Mekanis)BTU-1

Deskripsi

Peralatan ini adalahperalatan pengendap sepenuhnya otomatis (mekanik), modelBTU-1, digunakan untuk pengujian konsolidasi satu-dimensi tanah.modulus rebound Es, koefisien konsolidasi Cv, tekanan pra-konsolidasi Pc, dll).

• Fungsi kontrol yang dapat diperluas yang baik
• Terus menerapkan tekanan 0-5 MPa (untuk sampel diameter 61,8 mm)
• Ukuran sampel: Φ61.8×H20 mm dan Φ79.8×H20 mm
• Pembelian dan kontrol perangkat lunak secara otomatis memperoleh parameter konsolidasi dan plot berbagai kurva (akar kuadrat kurva waktu, log-waktu kurva, e-p kurva, e-lg p kurva, Cv-P (((T90) kurva,Kurva Cv-P(T50), H-P kurva, dll.)

Standar pengujian (internasional)

• ASTM D2435(Pengukuhan tanah satu dimensi)
• ISO 17892-5(Pengujian konsolidasi)
• BS 1377-6(Pengujian konsolidasi)
• ASTM D4186(Konsolidasi CRS, jika didukung)
• ASTM D4546(konsolidasi beban-pengurangan-pengisian ulang)

Peralatan dapat memenuhi persyaratan standar ini untuk beban, pengukuran perpindahan, pengumpulan data, dll.

Spesifikasi

Rincian

• Pemuatan mekanik- Menggunakan sistem yang didorong motor (servo atau stepper) untuk menerapkan tekanan aksial, tidak memerlukan daya pneumatik atau hidrolik, menawarkan kontrol yang tepat dan respon cepat.
• Aplikasi tekanan terus menerus- 0-5 MPa yang dapat disesuaikan secara terus menerus, beban tanpa langkah, cocok untuk mode beban langkah atau CRS beban terus menerus.
• Keakuratan tekanan tinggiKeakuratan mutlak ± 1 kPa (sekitar 0,02% FS relatif 5 MPa), jauh lebih unggul dari consolidometer konvensional.
• Dua ukuran spesimen️
  • Φ61,8×20 mm (cincin standar, luas 30 cm2)
  • Φ79.8×20 mm (area 50 cm2), cocok untuk tanah dengan partikel yang sedikit lebih besar atau di mana area yang lebih besar mengurangi efek skala.
• Fungsi kontrol yang dapat diperluas Dapat memungkinkan koneksi beberapa sel konsolidasi (multi-unit) atau dukungan untuk beberapa mode pengujian (pemuatan langkah, CRS, CRL, creep, dll.) sebagai upgrade di masa depan.
• Perangkat lunak post-processing yang kuatMenghitung secara otomatis parameter konsolidasi dan grafik kurva standar, menghemat waktu pemrosesan data.
• Kemampuan tekanan tinggi5 MPa dapat mensimulasikan tekanan beban berlebihan pada kedalaman > 200 m (dengan asumsi γ=20 kN/m3, sekitar 250 m).

Aplikasi

• Uji konsolidasi rutin¢ Menentukan indeks kompresi, koefisien konsolidasi, dan tekanan pra-konsolidasi tanah berbutir halus (tanah liat, tanah liat licin).
• Konsolidasi tekanan tinggiTekanan maksimum 5 MPa cocok untuk tanah yang dalam, pengisian tinggi, dan desain pra-pengisian.
• Ukuran sampel yang lebih besar (Φ79,8 mm)Cocok untuk tanah yang mengandung sejumlah kecil partikel kasar, mengurangi efek skala.

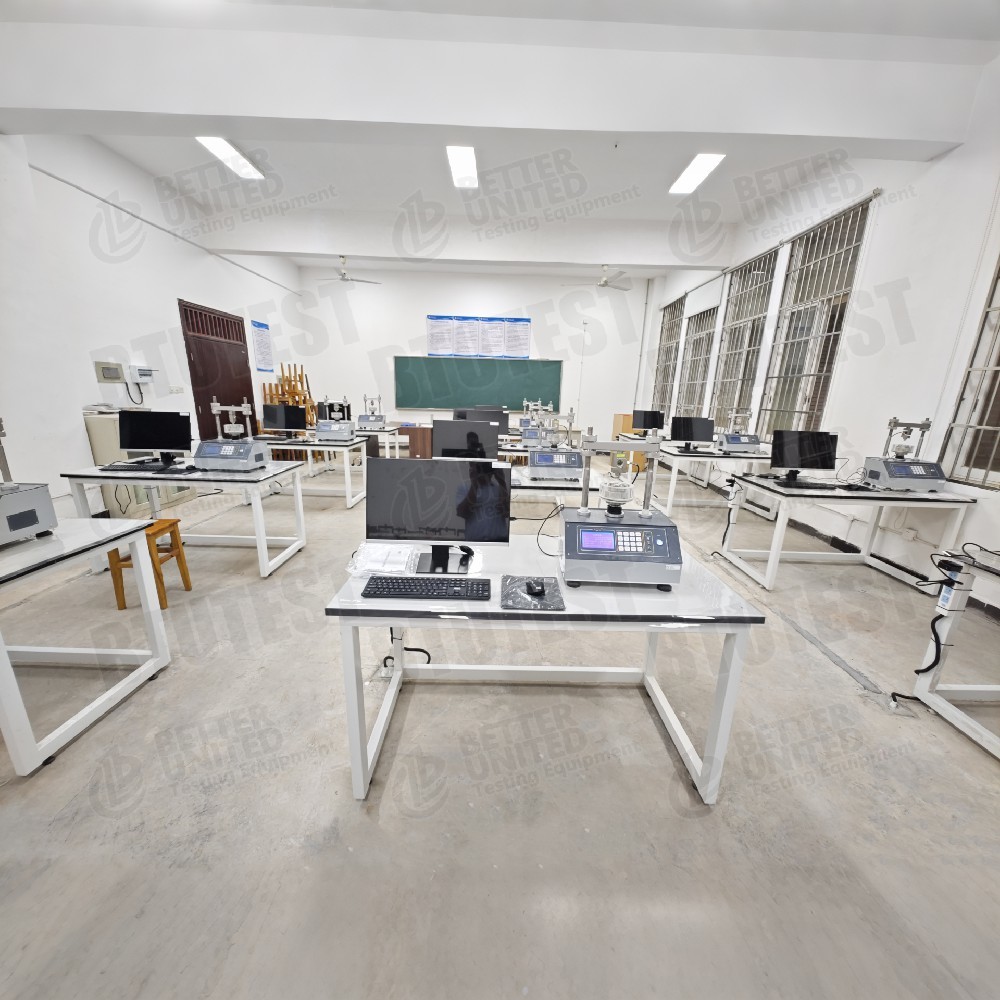

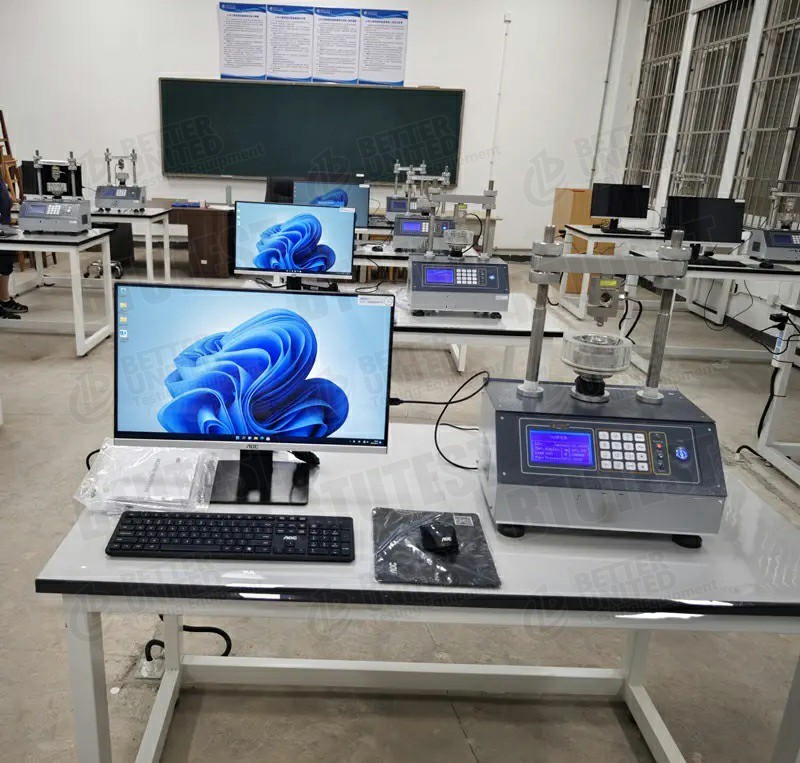

• Penelitian dan pengajaranLaboratorium mekanika tanah universitas untuk eksperimen dan penelitian mahasiswa.
• Pengajaran perangkat lunak️ Menggambar kurva secara otomatis, membantu siswa memahami teori konsolidasi.

Keuntungan

• Kontrol tekanan presisi tinggiKekuatan yang lebih besar dari ± 1 kPa, jauh melebihi consolidometer konvensional (biasanya ± 1% FS ≈ ± 50 kPa).
• Pemuatan terus menerus tanpa langkahMengizinkan CRS (rate constant of strain) atau tes konsolidasi jalur stres khusus.
• Dua ukuran spesimenFleksibilitas untuk memilih berdasarkan ukuran partikel maksimum.
• Ekspansibilitas yang baikDapat menambahkan beberapa sel konsolidasi atau meng-upgrade modul uji.
• Perangkat lunak yang komprehensifMenghitung parameter secara otomatis, menghasilkan kurva dengan satu klik, mengurangi upaya dan kesalahan pemetaan manual.
• Pemuatan mekanikTidak diperlukan sumber udara, bersih, kebisingan rendah, cocok untuk laboratorium dalam ruangan.
• Tekanan tinggi5 MPa memenuhi persyaratan konsolidasi untuk sebagian besar kedalaman.

Apa yang Harus Dipilih

Pilih peralatan ini atau bandingkan dengan model lain berdasarkan persyaratan pengujian:

Aliran Proses

Contoh:Uji konsolidasi beban langkah (ASTM D2435)

• Persiapan spesimen
  • Potong sampel yang tidak terganggu atau dibentuk ulang dengan menggunakan cincin Φ61.8×20 mm atau Φ79.8×20 mm.
  • Mengukur kandungan air awal dan kepadatan. Jika saturasi diperlukan, rendam atau vakum saturasi.

• Pemasangan spesimen
  • Letakkan cincin dengan spesimen ke dalam sel konsolidasi (dengan batu berlubang dan kertas filter).
  • Posisikan sel di bingkai muat dan pasang sensor perpindahan (nol).
  • Hubungkan sistem pengumpulan data.

• Menerapkan tekanan duduk awal
  • Atur tekanan kecil (misalnya, 2-5 kPa) melalui perangkat lunak untuk memastikan kontak yang baik antara tutup muat dan sampel; mencatat pembacaan pergeseran awal.

• Tetapkan parameter pengujian
  • Dalam perangkat lunak, pilih “step-loading consolidation module”.
  • Atur urutan beban (misalnya, 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, hingga 5 MPa).
  • Atur durasi untuk setiap langkah beban (misalnya, 24 jam atau kriteria stabilitas berbasis waktu, seperti perubahan pergeseran <0,01 mm dalam satu jam terakhir).
  • Tetapkan interval pengumpulan data (misalnya, 0.1, 1, 10, 60 menit, dll.).

• Mulailah tes.
  • Perangkat lunak secara otomatis menerapkan langkah beban pertama melalui motor dan mempertahankan tegangan konstan.
  • Sensor perpindahan merekam deformasi vertikal secara real time; perangkat lunak memetakan kurva perpindahan waktu.
  • Ketika setiap langkah beban mencapai stabilitas, langkah beban berikutnya secara otomatis diterapkan.

• Tahap pengungkapan (jika rebound harus diukur)
  • Setelah beban maksimum tercapai, lakukan peluncuran (misalnya, 1600, 800, 400, 200, 100, 50, 25 kPa) untuk menentukan kurva rebound.

• Akhir dan pemisahan
  • Setelah pengujian, lepaskan ke nol, lepaskan sampel, timbang dan keringkan untuk mengukur kandungan air akhir (untuk koreksi).

• Pengolahan data
  • Perangkat lunak secara otomatis menghitung rasio kekosongan, koefisien kompresibilitas av, indeks kompresi Cc, dan indeks rebound Cs untuk setiap langkah beban.
  • Grafik kurva e-p dan kurva e-lg p, menentukan tekanan pra-konsolidasi Pc (metode Casagrande).
  • Menghitung koefisien konsolidasi Cv menggunakan metode akar kuadrat waktu atau metode log-time, dan grafik kurva Cv-P.
  • Menghasilkan laporan tes.

Jika peralatan mendukungKonsolidasi CRS: Atur tingkat ketegangan konstan (misalnya, 0,01 mm/menit), menerapkan beban terus menerus sambil mencatat tekanan pori (jika dilengkapi dengan sensor tekanan pori); perangkat lunak menghitung Cv, Cc, Pc, dll.Berdasarkan teori CRS.

Ringkasan:BTU-1 adalah perangkat konsolidasi mekanis otomatis dengan presisi tinggi tekanan kontrol (± 1 kPa) dan tekanan maksimum 5 MPa..Perangkat lunak akuisisi dan kontrol yang kuat secara otomatis menghitung parameter konsolidasi dan memetakan berbagai kurva standar.Konsolidasi tekanan tinggi, dan pengujian presisi tinggi kelas penelitian. Pemilihan harus mempertimbangkan rentang tekanan yang diperlukan dan ukuran sampel; jika hanya konsolidasi rutin tekanan rendah yang diperlukan,model yang lebih ekonomis dapat dipertimbangkanFungsi kontrol yang dapat diperluas memungkinkan penambahan konfigurasi multi-unit di masa depan.
