Peralatan Konsolidasi Tanah Tak Jenuh Otomatis

Deskripsi Produk

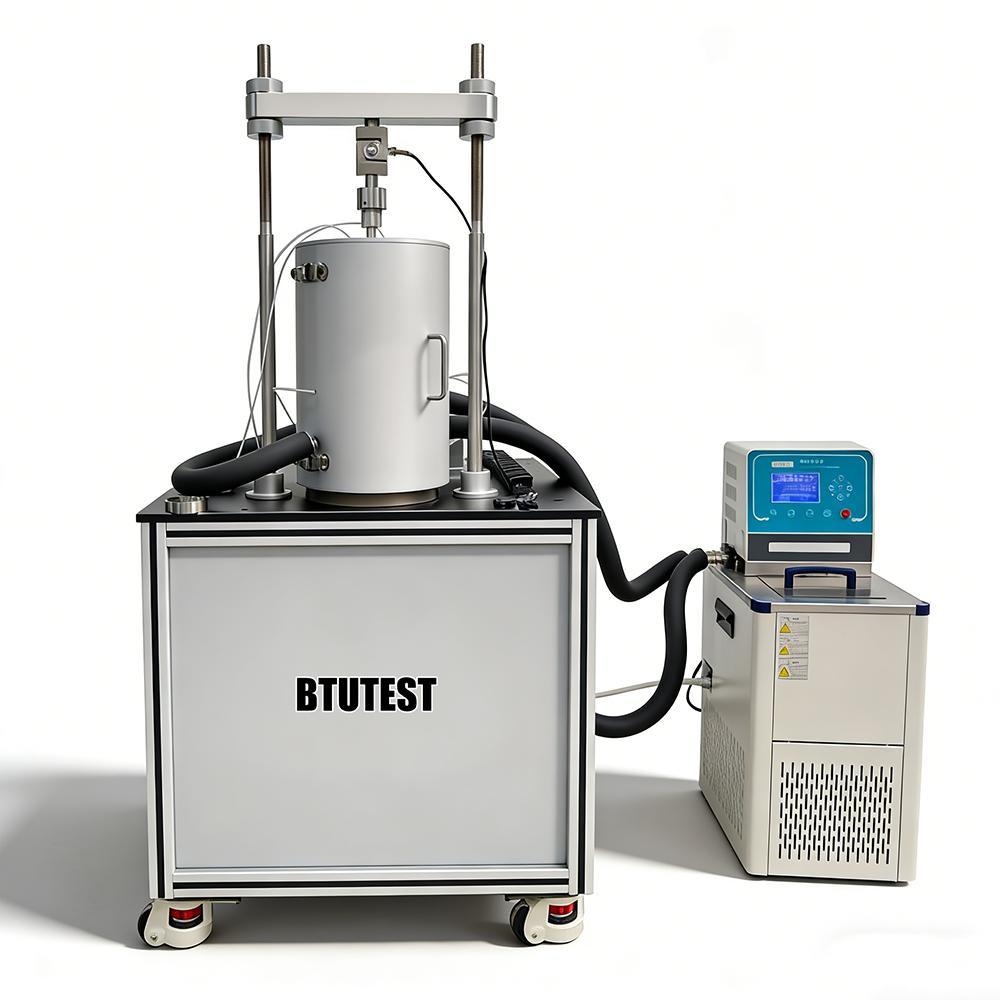

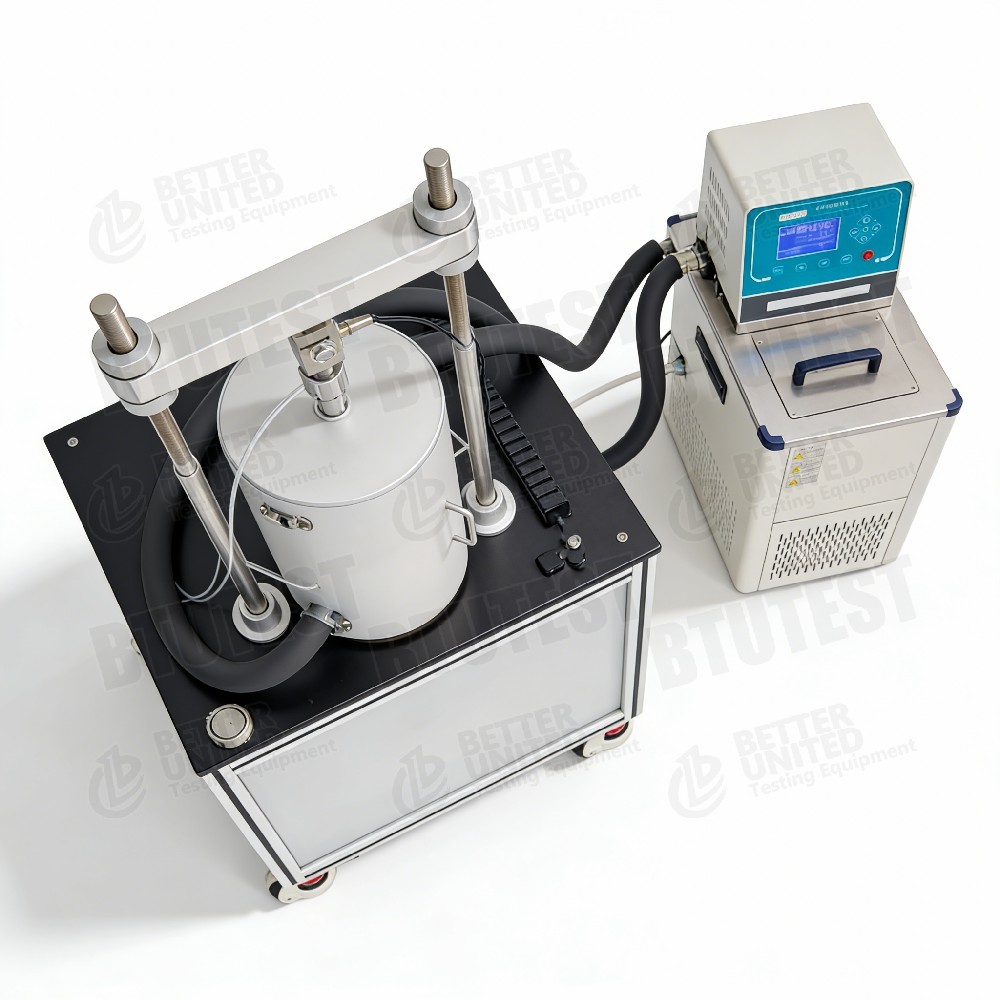

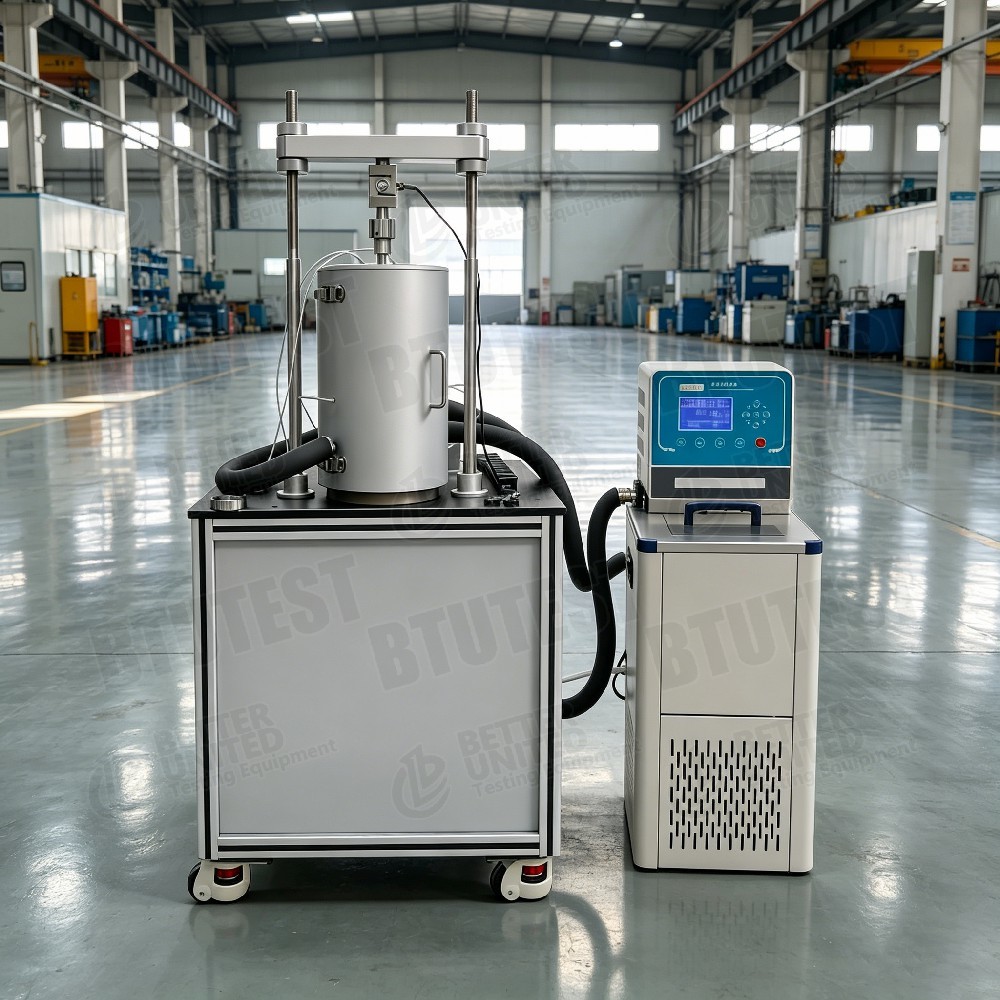

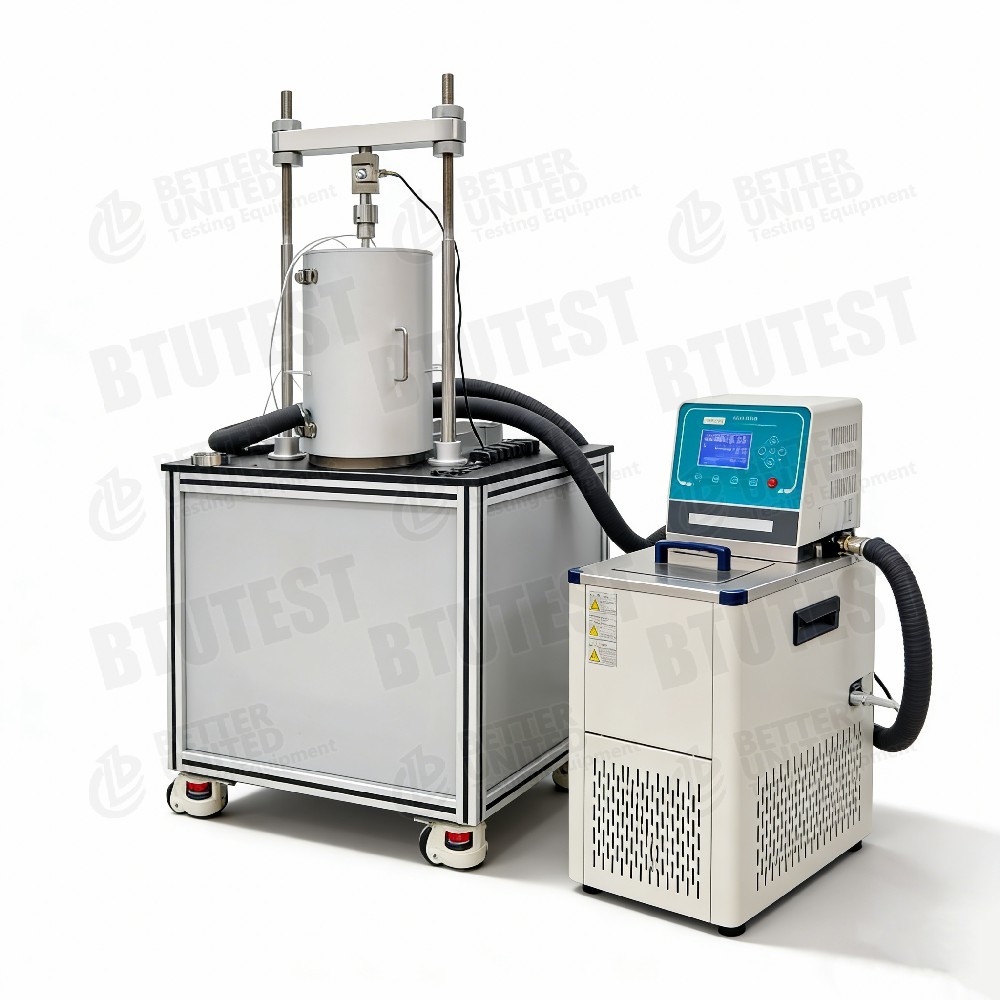

Perangkat Konsolidasi Tanah Tak jenuh yang sepenuhnya otomatis
Model BTU-1U / 1UM
Deskripsi

Peralatan ini adalah perangkat konsolidasi tanah tak jenuh otomatis, model BTU-1U dan BTU-1UM,digunakan untuk pengujian konsolidasi satu dimensi pada tanah tak jenuh di bawah hisap matriks terkontrolHal ini dapat menentukan karakteristik kompresi, koefisien konsolidasi, tekanan pra-konsolidasi, dan parameter lainnya.menerapkan tekanan udara pori sambil mempertahankan tekanan air pori (biasanya nol) untuk mengontrol hisapFitur utama:

Ukuran sampel: Ø61,8×H20 mm (ukuran lain opsional)
Tekanan sumbu: 1U ¥ 0-800 kPa beban otomatis; 1UM ¥ 0-3200 kPa beban otomatis
Pergeseran normal: 12,7 mm, resolusi 0,01 mm
Baterai beban: 1U ‐0‐2,4 kN (menyerupai 0‐800 kPa); 1UM ‐0‐10 kN (0‐3200 kPa), akurasi ±0,1% FS
Tekanan air pori: 0-0,1 MPa, akurasi 0,1 kPa, resolusi 0,1 kPa
Pengukuran perubahan volume: 0-100 mL, akurasi ±0,01 mL, resolusi 0,001 mL
Tekanan udara pori: 0-0,9 MPa, akurasi ±0,1% FS, resolusi 1 kPa
Disk keramik: 1,5 MPa masuk udara tinggi (diimpor dari AS)
Metode kontrol: keyboard membran 20 tombol + 240×128 LCD
Akuisisi data: Termasuk data logger dan perangkat lunak Windows
Modul pembilasan: Dilengkapi dengan perangkat pembilasan udara difusi otomatis; sistem kontrol suhu opsional (5-40 °C)

Standar pengujian (internasional)

ASTM D2435 (() Konsolidasi tanah satu dimensi)
ASTM D4186 ((Rata konstan konsolidasi ketegangan CRS)
ASTM D4546 ((konsolidasi beban-pengungkapan-pengungkapan ulang)
ASTM D6836 ((Metode uji tanah tak jenuh, termasuk translasi sumbu)
ISO 17892‐5 (Pengujian konsolidasi)
BS 1377-6 (Pengujian konsolidasi)

Peralatan ini dapat memenuhi persyaratan standar ini untuk beban, pengukuran perpindahan, kontrol hisap, dll., dan sangat cocok untuk tanah yang tidak jenuh.

Spesifikasi

Parameter

BTU-1U

BTU-1UM

Nama instrumen

Alat pengendap tanah tak jenuh secara otomatis

Peralatan konsolidasi tanah tak jenuh otomatis (tekanan tinggi)

Ukuran spesimen

Ø61,8 × H20 mm (ukuran lain opsional)

Tekanan sumbu

Pengisian otomatis yang dikendalikan oleh microcomputer, 0-800 kPa, stepless

Pengisian otomatis yang dikendalikan oleh komputer mikro, 0-3200 kPa, stepless

Pergeseran normal

12.7 mm, resolusi 0,01 mm

Sel beban

0-2,4 kN, akurasi ±0,1% FS

0-10 kN, akurasi ±0,1% FS

Tekanan air pori

0-0,1 MPa, akurasi 0,1 kPa, resolusi 0,1 kPa

Pengukuran perubahan volume

0-100 mL, akurasi ±0,01 mL, resolusi 0,001 mL

Tekanan udara pori

0-0,9 MPa, akurasi ±0,1% FS, resolusi 1 kPa

Disk keramik

1.5 MPa udara masuk tinggi (diimpor dari AS)

Metode kontrol

Keypad membran 20 tombol + 240×128 LCD

Pengumpulan data

Data logger + Windows akuisisi / pemrosesan perangkat lunak

Modul penyiraman

Perangkat pencuci udara difusi otomatis

Opsional

Sistem kontrol suhu (5-40 °C)

Rincian

Aksi-translasi untuk tanah tak jenuh Aplikasi tekanan udara pori (ua) sambil menjaga tekanan air pori pada nol (atau terkendali), memberikan hisap matriks s = ua ?? u_w.Nilai masuk udara 5 MPa, memungkinkan kontrol hisap dari 0-1500 kPa.
Dua rentang stres

1U: maksimal 800 kPa, cocok untuk tanah dangkal tak jenuh atau uji tegangan rendah.
1UM: maksimal 3200 kPa, cocok untuk tanah tak jenuh yang dalam atau kondisi tekanan tinggi.

Pengukuran volume presisi tinggi  Resolusi perubahan volume 0,001 mL, memantau secara tepat perubahan volume drainase/absorpsi.
Perangkat pencuci udara difusi otomatis  Secara berkala mencuci gelembung udara yang menumpuk di bawah cakram keramik, mencegah penyumbatan dan memastikan kontrol hisap yang stabil;juga mengukur volume udara difusi untuk koreksi drainase.
Sensor tekanan air pori  Jangkauan 0,1 MPa, akurasi 0,1 kPa, cocok untuk tekanan air rendah di tanah yang tidak jenuh.
Sistem kontrol suhu opsional 5-40 °C untuk mempelajari efek suhu pada konsolidasi tanah tak jenuh.
Fungsi perangkat lunak  Tes konsolidasi sepenuhnya otomatis (pemuatan langkah, CRS, CRL, creep, dll.); tampilan real-time tegangan, perpindahan, perubahan volume, kurva tekanan pori;Perhitungan otomatis parameter konsolidasi (Cv, av, Cc, Pc, dll.).

Aplikasi

Karakteristik konsolidasi tanah tak jenuh  Menentukan indeks kompresi, koefisien konsolidasi, dan tekanan pra-konsolidasi di bawah sedotan yang berbeda.
Tanah yang ekspansif dan dapat dilipat  Mempelajari efek perubahan kandungan air (asupan) pada kompresibilitas.
Tutup TPA  Mengevaluasi kompresi dan pemukiman jangka panjang tanah tak jenuh.
Repositori limbah nuklir  Perilaku konsolidasi bahan buffer (misalnya, bentonit) saat disedot.
Tanah tak jenuh yang dalam  Model 1UM dapat mensimulasikan tegangan normal hingga 3,2 MPa, cocok untuk lapisan tanah yang dalam.
Hubungan suhu-asupan-konsolidasi  Dengan kontrol suhu opsional, pelajari efek suhu pada konsolidasi tanah tak jenuh.

Keuntungan

Desain tak jenuh khusus ∙ Translasi poros dengan cakram keramik dengan aliran udara tinggi (1,5 MPa) memberikan kontrol hisap yang stabil.
Dua rentang tegangan ≈ 800 kPa dan 3200 kPa, yang mencakup tanah dangkal hingga tanah tak jenuh yang dalam.
Keakuratan pengukuran yang tinggi, perubahan volume 0,001 mL, tekanan air pori 0,1 kPa, pergeseran 0,01 mm, memenuhi persyaratan penelitian.
Otomatis diffused air flushing √ Memastikan akurasi kontrol sedotan jangka panjang, mengurangi intervensi manual.
Perangkat lunak sepenuhnya otomatis Supports step loading, CRS, CRL, creep, dll; perhitungan parameter otomatis.
Kontrol suhu opsional 5-40 °C untuk studi efek suhu.
Keakuratan sensor yang tinggi  Beban, tekanan air pori, dan tekanan udara pori semuanya ± 0,1% FS.
Operasi mudah ✓ LCD + keyboard, ditambah dengan perangkat lunak Windows.

Apa yang Harus Dipilih

Pilih model berdasarkan persyaratan pengujian:

Persyaratan

Model yang direkomendasikan

Alasan

Konsolidasi tanah tak jenuh rutin (tekanan normal ≤ 800 kPa)

BTU-1U

Biaya yang lebih rendah, cocok untuk sebagian besar tes tanah tak jenuh dangkal

Tanah tak jenuh dalam atau kondisi tekanan tinggi (tekanan normal > 800 kPa, hingga 3200 kPa)

BTU-1UM

Rentang tegangan tinggi, sel beban 10 kN

Membutuhkan kontrol hisap yang tinggi (> 500 kPa, hingga 1,5 MPa)

Kedua model (1.5 MPa disk keramik)

Cukup tinggi

Membutuhkan kontrol hisap jangka panjang (misalnya, merangkak, keseimbangan drainase)

Kedua (perangkat pencuci otomatis)

Memastikan stabilitas jangka panjang

Studi efek suhu

Salah satu model, dengan kontrol suhu opsional (5-40 °C)

Membutuhkan perintah tambahan

Hanya konsolidasi tanah jenuh (tidak ada kebutuhan tidak jenuh)

Pilih consolidometer konvensional (biaya lebih rendah)

Fitur tak jenuh menambah biaya

Anggaran terbatas dan persyaratan hisap rendah (<500 kPa)

Pertimbangkan model dengan disk keramik 500 kPa (misalnya, seri BTU-2U)

Biaya yang lebih rendah

Aliran Proses

Contoh:Pengujian konsolidasi CRS tanah tak jenuh (sedot terkontrol, tingkat ketegangan konstan) menggunakan BTU-1U atau 1UM

Pembuatan cakram keramik

Rendamkan disk keramik 1,5 MPa dalam air yang telah di udara dan keisi vakum (hapus gelembung udara).
Pasang cakram keramik ke dalam dasar sel konsolidasi, memastikan penyegelan yang baik.

Persiapan spesimen

Potong tanah tak jenuh yang tidak terganggu atau siapkan sampel yang dibentuk ulang dengan menggunakan cincin pemotong Ø61,8×20 mm.
Mengukur kandungan air awal dan kepadatan.

Pemasangan spesimen

Letakkan sampel pada cakram keramik, kemudian pasang batu berlubang dan pelat muat.
Posisikan sel konsolidasi di bingkai muat dan pasang sensor perpindahan.
Sambungkan garis tekanan udara pori (ke bagian atas sampel) dan sensor tekanan air pori (di bawah disk keramik).
Sambungkan sistem pengukuran perubahan volume (ke saluran pembuangan).

Menggunakan hisap

Menerapkan tekanan udara pori target (misalnya, 200 kPa) melalui pengontrol tekanan udara pori.
Saluran drainase terbuka ke atmosfer, sehingga matriks hisap s = ua = 200 kPa.
Memulai perangkat pencucian udara difusi otomatis; mencatat perubahan volume sampai drainase stabil (kesetimbangan hisap).

Tes konsolidasi CRS

Dalam perangkat lunak, pilih CRS modul konsolidasi
Tetapkan tingkat ketegangan konstan (misalnya, 0,01 mm/menit).
Tentukan tegangan aksial maksimum (misalnya, 20%) atau kekuatan aksial maksimum (sesuai dengan kapasitas model).
Mulailah uji: piston pengisian bergerak ke bawah dengan kecepatan konstan, menerapkan beban terus menerus.
Perangkat lunak mencatat gaya aksial, perpindahan aksial, perubahan volume, tekanan pori, dan waktu secara real time.
Grafik kurva tegangan-tekanan dan kurva tekanan-tekanan pori.

Kondisi berhenti

Berhenti secara otomatis ketika ketegangan atau beban maksimum yang telah ditetapkan telah tercapai.

Pemisahan dan pembersihan

Mengunggah, melepaskan tekanan udara pori, mengeluarkan sampel, menimbang dan mengeringkan untuk mengukur kandungan air akhir.
Bersihkan sel konsolidasi, disk keramik, dan sensor; jalankan alat flushing untuk membersihkan saluran.

Pengolahan data

Berdasarkan teori CRS, perangkat lunak menghitung: koefisien konsolidasi (Cv), indeks kompresi (Cc), tekanan pra-konsolidasi (Pc), dan koefisien permeabilitas (k) (tidak langsung).
Grafik kurva e-log p, kurva Cv-σ′, dll.
Menghasilkan laporan tes.

Untuk konsolidasi beban langkah: Tetapkan urutan beban (misalnya, 25, 50, 100, 200, 400, 800 kPa); pada setiap langkah beban, catat pergeseran dan perubahan volume dari waktu ke waktu; perangkat lunak menghitung Cv, av, dll.
Untuk konsolidasi creep: Terapkan beban konstan dan catat pergeseran dan perubahan volume selama jangka waktu yang lama untuk menganalisis koefisien konsolidasi sekunder Cα.

Ringkasan:BTU-1U/1UM adalah perangkat konsolidasi tanah tak jenuh otomatis penuh yang menggunakan translasi poros untuk kontrol hisap, dilengkapi dengan 1.5 MPa cakram keramik udara masuk tinggi dan perangkat pencuci udara difusi otomatis. Model 1U memiliki tegangan sumbu maksimum 800 kPa, sementara 1UM mencapai 3200 kPa. Resolusi perubahan volume adalah 0,001 mL, dan akurasi tekanan air pori adalah 0,1 kPa. Mereka mendukung beban langkah, CRS,CRL, creep, dan kontrol suhu opsional (5-40 °C). Mereka cocok untuk mempelajari karakteristik kompresi, parameter konsolidasi, dan efek suhu tanah tak jenuh.Pemilihan harus didasarkan pada tegangan normal maksimum yang diperlukan: tanah dangkal tak jenuh memilih 1U, kondisi dalam atau tekanan tinggi memilih 1UM.
