Peralatan Konsolidasi Multi-fungsi

Deskripsi Produk

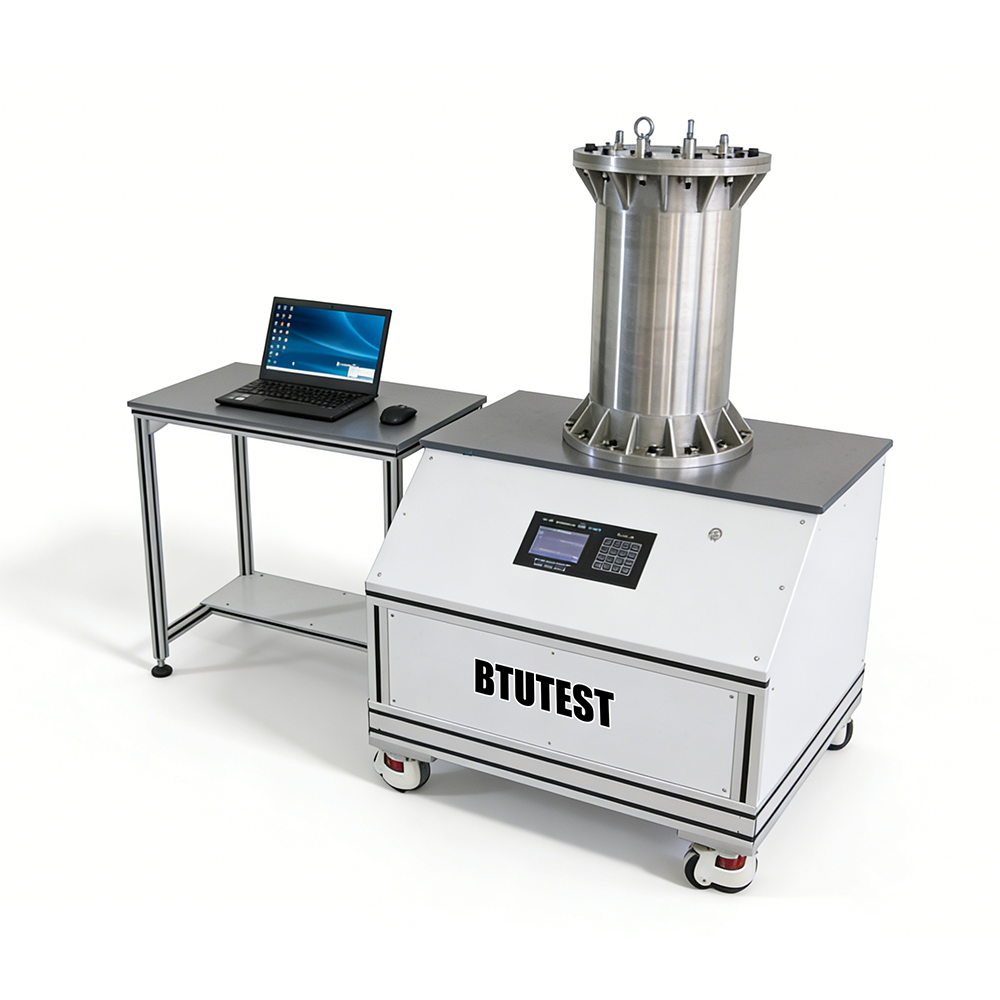

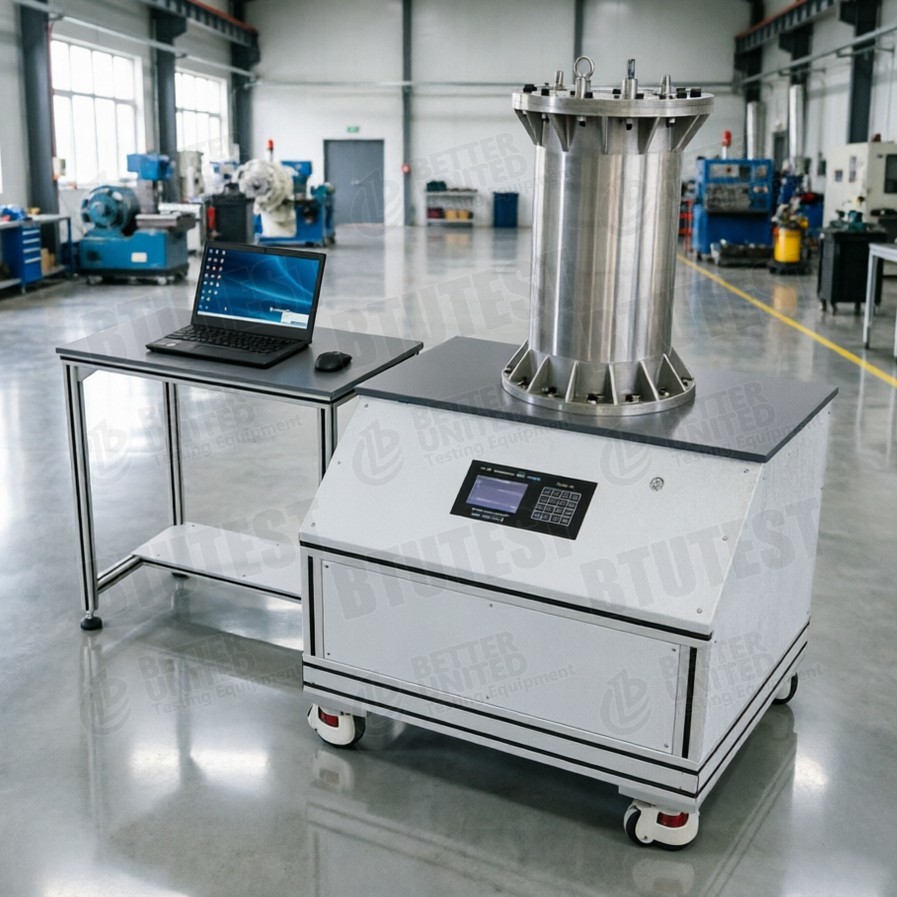

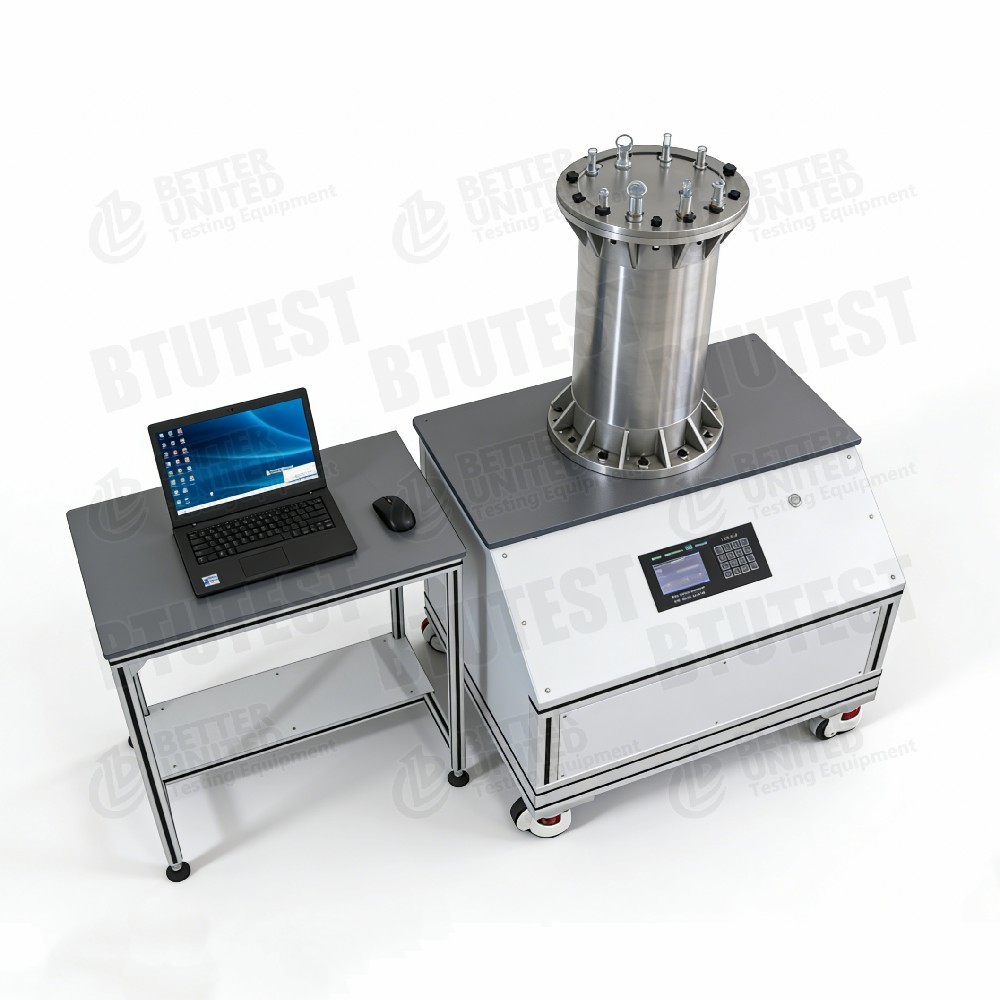

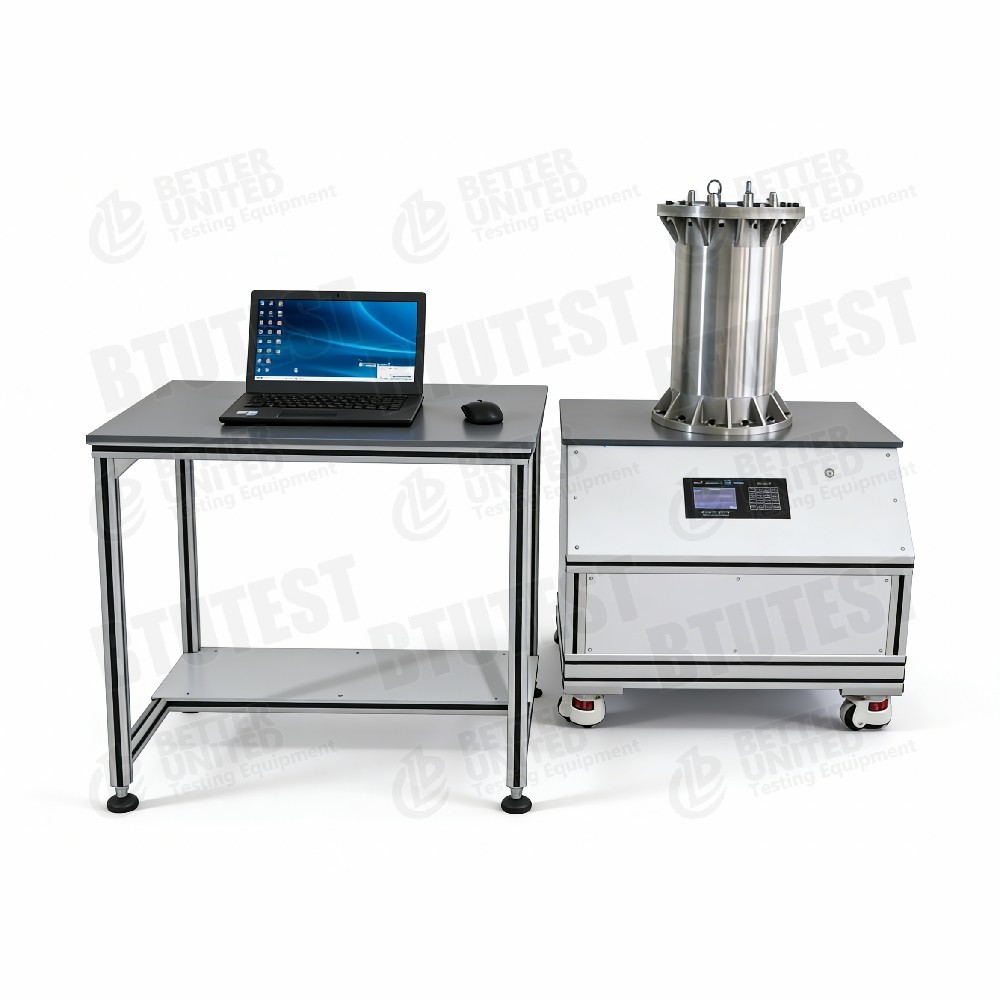

Model Sistem Persiapan dan Pengujian Spesimen Multi Fungsi (Peralatan Konsolidasi Multi Fungsi)BTU-CSA-3

Keterangan

Peralatan tersebut adalah asistem persiapan dan pengujian spesimen multifungsi (peralatan konsolidasi multifungsi), modelBTU-CSA-3. Hal ini terutama digunakan untuk menyiapkan spesimen tanah yang homogen dan melakukan berbagai uji konsolidasi. Sistem ini menawarkan kontrol kondisi tegangan dan deformasi dengan presisi tinggi, dengan otomatisasi tingkat tinggi. Seluruh proses pengujian dapat dikontrol oleh komputer melalui kontrol servo, dengan perolehan dan analisis kondisi permukaan spesimen secara real-time, keadaan tegangan-regangan internal, dan distribusi tekanan air pori internal. Fungsi utama:

• Persiapan spesimen tanah yang homogen
• Uji konsolidasi pemuatan bertahap
• Uji konsolidasi laju regangan konstan (CRS).
• Uji konsolidasi tingkat pemuatan konstan (CRL).
• Pengukuran tekanan air pori secara real-time di berbagai posisi

Standar Tes (Internasional)

• ASTM D2435(Konsolidasi tanah satu dimensi)
• ASTM D4186(Laju konsolidasi regangan yang konstan – CRS)
• ASTM D4546(Konsolidasi muat‑bongkar‑muat ulang)
• ISO 17892‑5(Uji konsolidasi)
• BS 1377‑6(Uji konsolidasi)
• ASTM D698(Uji pemadatan – terkait dengan persiapan spesimen)

Peralatan tersebut dapat memenuhi persyaratan standar ini untuk kontrol pembebanan, pengukuran perpindahan, pemantauan tekanan pori, dll.

Spesifikasi

Detil

• Integrasi multi-fungsi– Dapat menyiapkan benda uji yang homogen (misalnya, dengan cetakan pemadatan atau konsolidasi) dan melakukan berbagai uji konsolidasi (pembebanan bertahap, CRS, CRL).
• Ukuran spesimen besar– Sel tekanan dengan tinggi Ø300 mm × 600 mm, cocok untuk tanah berbutir kasar atau spesimen besar, sehingga mengurangi efek kerak.
• Kontrol servo presisi tinggi– Beban, perpindahan, dan kecepatan dikontrol servo loop tertutup, akurasi ±0,1% FS.
• Pengukuran tekanan pori multi-posisi– Sensor tekanan pori dapat dipasang pada ketinggian berbeda di dalam sel tekanan untuk memantau distribusi tekanan air pori internal, berguna untuk analisis tegangan yang efektif pada tanah jenuh dan tidak jenuh.
• Kisaran kecepatan pemuatan yang luas– 0,00001–9 mm/mnt, meliputi mulur, konsolidasi lambat, dan pembebanan cepat.
• Pukulan panjang– 600 mm, memungkinkan konsolidasi deformasi atau uji kompresi yang besar.
• Tangki penampung air– Kapasitas 20 L untuk menampung drainase, memfasilitasi pengukuran perubahan volume.
• Kontrol yang fleksibel– Dapat dioperasikan melalui sakelar elektromagnetik, perangkat lunak, atau panel LCD, mengakomodasi preferensi pengguna yang berbeda.
• Bahan tahan lama– Sel tekanan terbuat dari baja tahan karat 304, tahan korosi untuk penggunaan jangka panjang.

Aplikasi

• Persiapan spesimen homogen– Menyediakan spesimen yang seragam dan dapat diulang untuk pengujian triaksial, geser langsung, permeabilitas, dll. berikutnya.
• Uji konsolidasi skala besar– Menentukan karakteristik konsolidasi tanah berbutir kasar, timbunan batuan, batuan lunak, dll.
• Konsolidasi cepat CRS/CRL– Dapatkan parameter konsolidasi dengan cepat, menghemat waktu.
• Studi distribusi tekanan pori– Pelajari evolusi tekanan air pori internal pada kondisi batas drainase yang berbeda, dengan memverifikasi teori konsolidasi.
• Creep jangka panjang– Mengukur perubahan deformasi dan tekanan air pori pada beban konstan untuk menganalisis perilaku konsolidasi sekunder.
• Geoteknik lingkungan– Pelajari perilaku konsolidasi tanah terkontaminasi, tanah ekspansif, dll.

Keuntungan

• Presisi tinggi– Akurasi kontrol ±0,1% FS, memenuhi persyaratan penelitian.
• Ukuran besar dan pukulan panjang– Spesimen Ø300×600 mm, langkah 600 mm, cocok untuk deformasi besar dan material partikel besar.
• Multifungsi– Persiapan spesimen + pemuatan bertahap + CRS + CRL + pengukuran tekanan air pori multiposisi – semuanya dalam satu sistem.
• Kontrol servo sepenuhnya otomatis– Kontrol komputer, akuisisi data real-time, perhitungan parameter otomatis.
• Tekanan pori multi-posisi– Memungkinkan studi distribusi tekanan pori spasial, tidak seperti pengukuran sensor tunggal konvensional.
• Tangki penampung air berkapasitas besar– 20 L, cocok untuk pengumpulan drainase dari spesimen besar.
• Pengoperasian yang fleksibel– Papan tombol panel + LCD + perangkat lunak, beberapa opsi kontrol.
• Konstruksi yang kuat– Rangka beban integral, kekakuan tinggi, getaran rendah.

Apa yang Harus Dipilih

Pilih peralatan ini atau bandingkan dengan model lain berdasarkan persyaratan pengujian:

Aliran Proses

Contoh:Persiapan spesimen homogen + uji konsolidasi CRS (dengan pengukuran tekanan pori multi-posisi)

• Persiapan spesimen
  • Campur tanah sesuai target kadar air, masukkan ke dalam sel bertekanan (Ø300×600 mm) berlapis-lapis.
  • Gunakan sistem pemuatan servo untuk memadatkan setiap lapisan guna menargetkan kepadatan kering, sehingga menghasilkan spesimen yang homogen.
  • Selama persiapan, tanamkan sensor tekanan air pori pada ketinggian yang berbeda (misalnya, pada 1/4, 1/2, 3/4 tinggi benda uji).

• Instalasi dan penyegelan
  • Pasang tutup atas, sambungkan piston pemuatan, sensor perpindahan, dan sensor tekanan air pori multisaluran.
  • Hubungkan saluran drainase ke tangki penampung air (20 L).
  • Jika saturasi diperlukan, lakukan saturasi vakum atau saturasi tekanan balik.

• Tetapkan parameter pengujian
  • Dalam perangkat lunak, pilih "Modul konsolidasi CRS".
  • Tetapkan laju regangan yang konstan (misalnya, 0,01 mm/menit).
  • Tetapkan regangan aksial maksimum (misalnya 20%) atau beban aksial maksimum (30 kN).
  • Tetapkan interval perolehan data (misalnya 1 detik).

• Mulai tesnya
  • Sistem pembebanan servo mendorong piston ke bawah dengan kecepatan konstan.
  • Perangkat lunak ini mencatat beban aksial, perpindahan aksial, tekanan pori pada berbagai posisi, dan waktu secara real time.
  • Memplot kurva tegangan-regangan dan kurva tekanan-regangan pori untuk setiap sensor.

• Kondisi berhenti
  • Secara otomatis berhenti ketika regangan yang telah ditetapkan atau beban maksimum tercapai.

• Pembongkaran dan pembersihan
  • Bongkar, keluarkan benda uji, ukur kadar air akhir.
  • Bersihkan sel tekanan, sensor tekanan pori, saluran, dan tangki pengumpul air.

• Pengolahan data
  • Berdasarkan teori CRS, perangkat lunak menghitung koefisien konsolidasi keseluruhan Cv (menggunakan tekanan pori rata-rata atau bawah).
  • Bandingkan respons tekanan pori pada ketinggian berbeda untuk menganalisis pola disipasi tekanan pori.
  • Hitung indeks kompresi Cc, tekanan pra-konsolidasi Pc, dll.
  • Ekspor data dan buat laporan pengujian.

Untuk konsolidasi pemuatan bertahap: Tetapkan urutan beban (misal, 50, 100, 200, 400, 800 kPa); mencatat perpindahan dan tekanan air pori dari waktu ke waktu pada setiap langkah pemuatan.
Hanya untuk persiapan spesimen: Gunakan program pemadatan untuk memadatkan lapisan tanpa melakukan uji konsolidasi.

Ringkasan:BTU-CSA-3 adalah sistem penyiapan dan pengujian spesimen multifungsi (peralatan konsolidasi multi-fungsi) yang mengintegrasikan penyiapan spesimen homogen dengan berbagai pengujian konsolidasi. Ini memiliki ukuran spesimen yang besar (Ø300×600 mm), beban aksial hingga 30 kN, langkah 600 mm, dan mendukung pemuatan bertahap, CRS, CRL, dan pengukuran tekanan pori multi-posisi secara real-time. Akurasi kontrol adalah ±0,1% FS, dengan kontrol loop tertutup servo yang sepenuhnya otomatis. Cocok untuk mempelajari karakteristik konsolidasi tanah berbutir kasar, timbunan batuan, dan spesimen berukuran besar, serta menyiapkan spesimen homogen. Pemilihan harus mempertimbangkan kapasitas beban yang diperlukan, ukuran spesimen, dan kebutuhan pengukuran tekanan air pori multi-posisi. Untuk pengujian konsolidasi rutin berukuran kecil, konsolidasiometer yang lebih kecil mungkin lebih hemat biaya.
