Peralatan triaksial skala besar untuk tanah berbutir kasar

Deskripsi Produk

Peralatan Triaksial Skala Besar Untuk Tanah Berbutir Kasar

1. Deskripsi

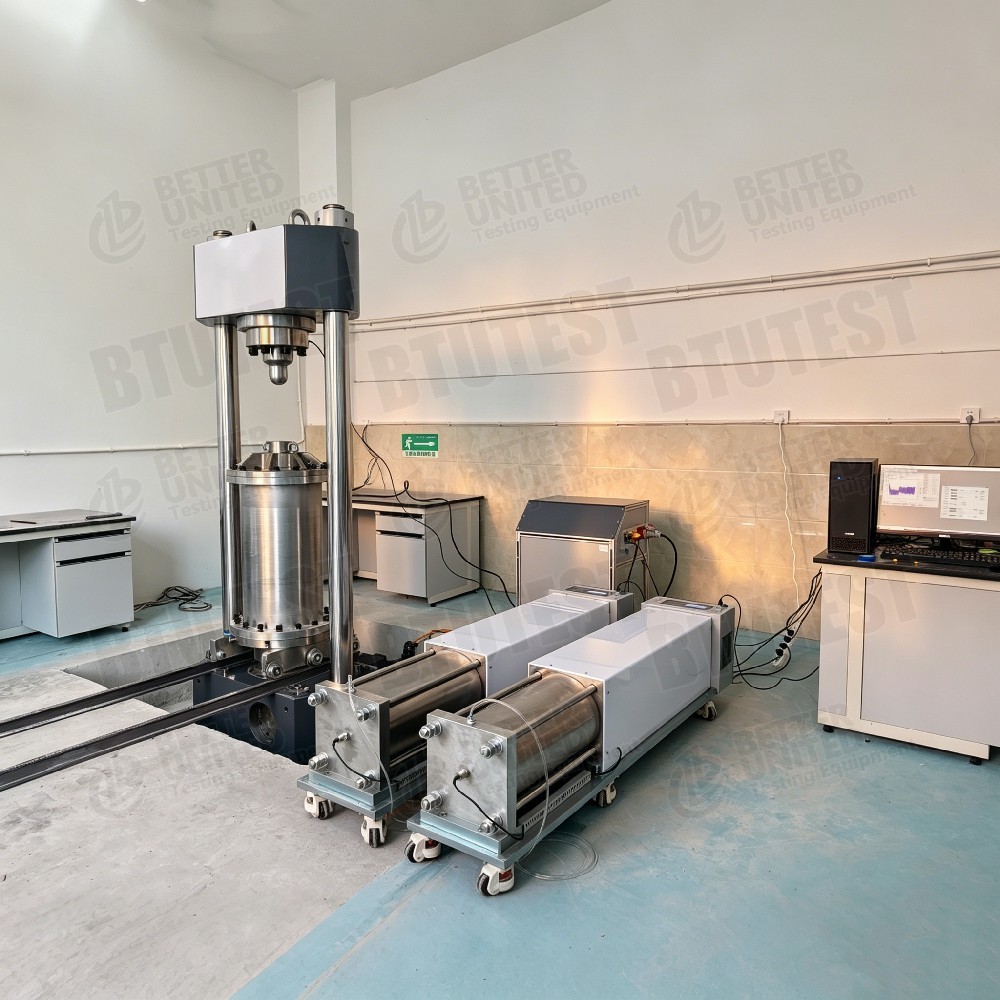

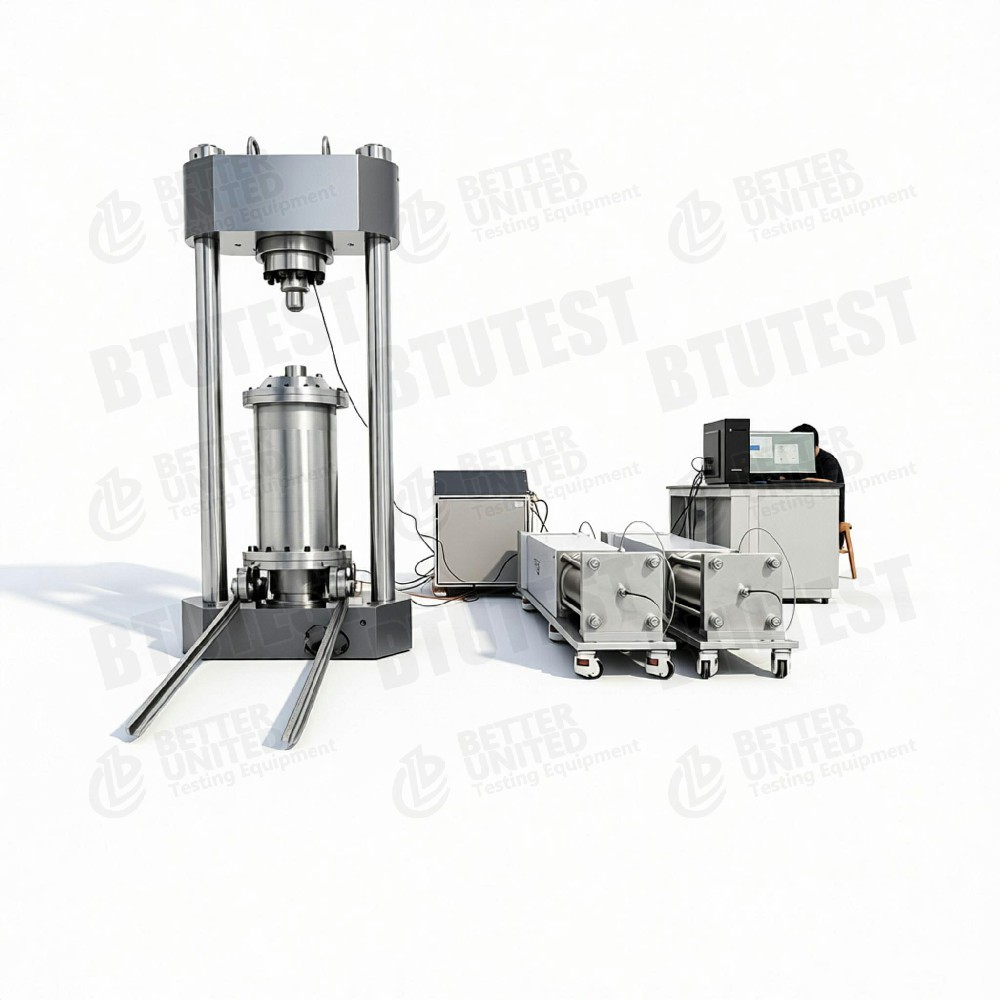

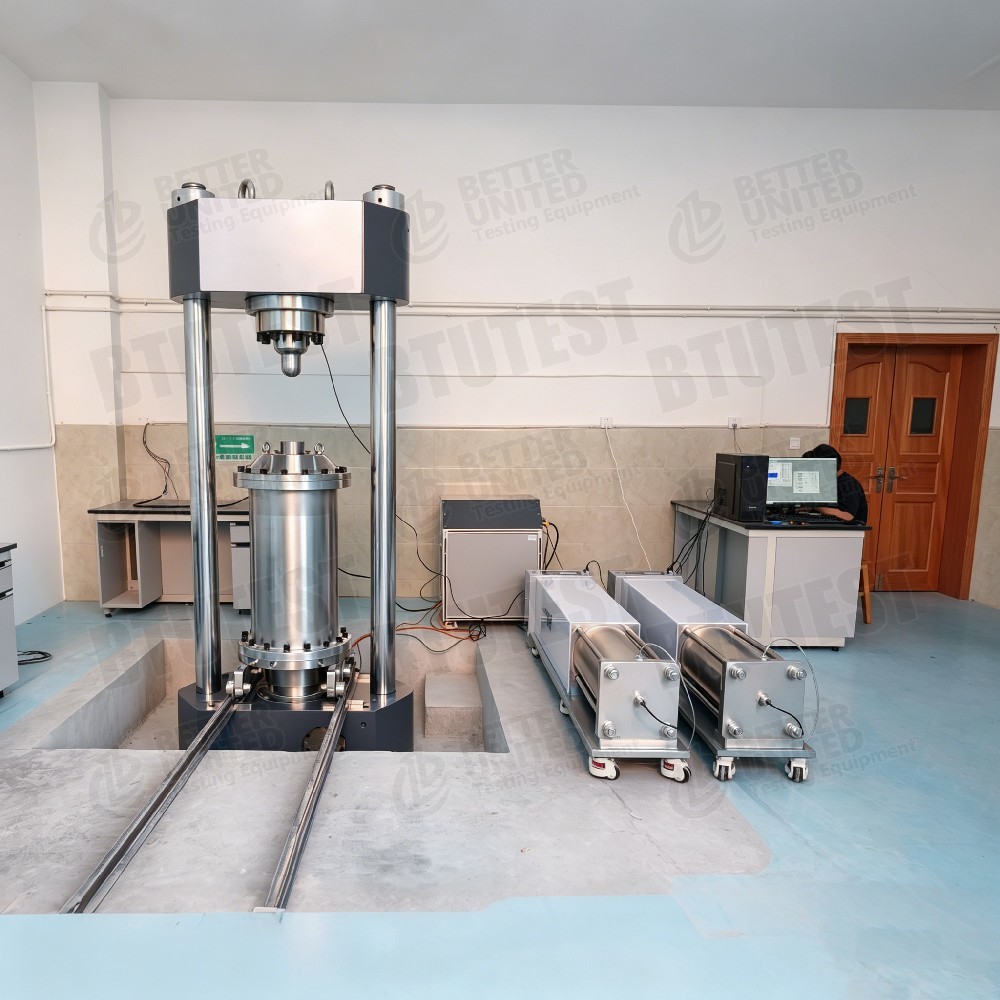

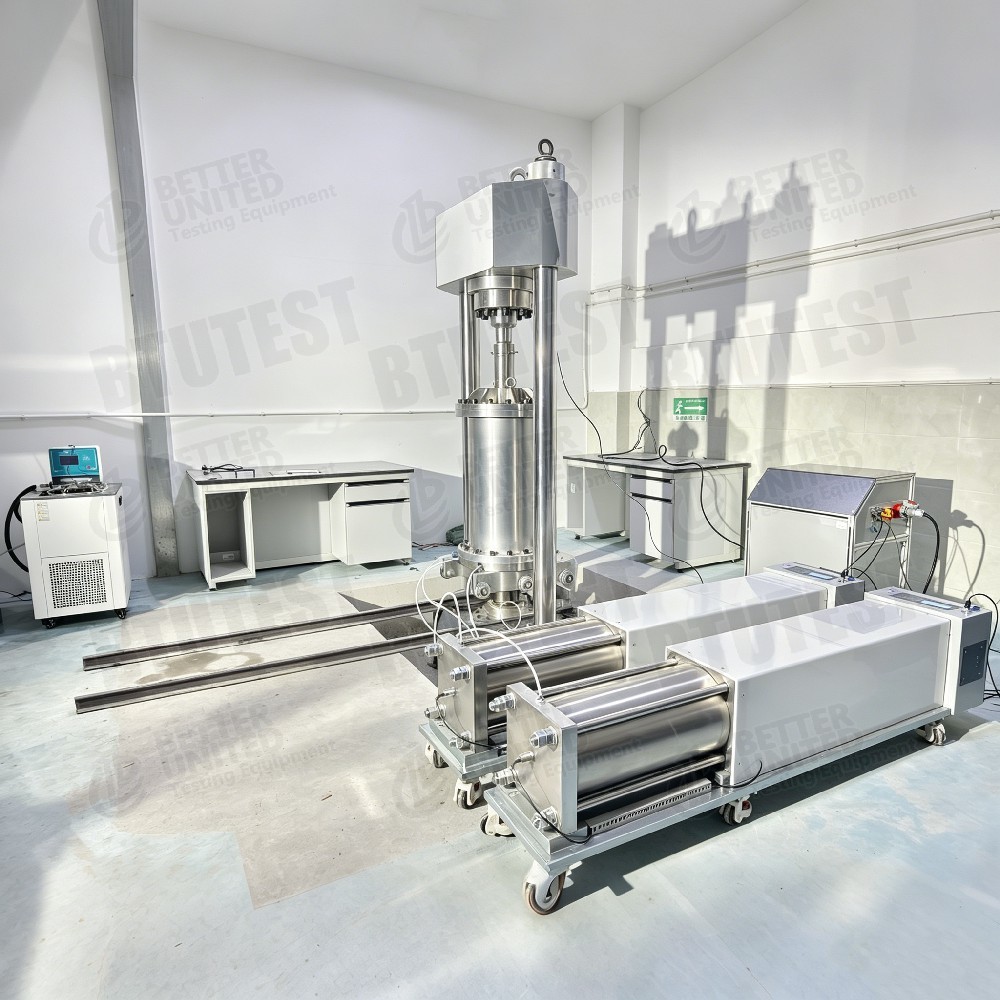

Ini adalah sistem pengujian triaksial berskala besar yang dikontrol servo dan berkinerja tinggi yang dirancang khusus untuk pengujian triaksial statis dan dinamis pada geomaterial berbutir kasar, termasuk kerikil, timbunan batu, pemberat kereta api, dan material konstruksi bendungan. Peralatan geoteknik konvensional seringkali tidak dapat memenuhi persyaratan pengujian material tersebut karena adanya partikel besar.
Sistem mengakomodasi spesimen hinggaDiameter 300 mm dan tinggi 600 mm, memastikan bahwa ukuran sampel relatif cukup terhadap ukuran partikel maksimum, sehingga menghasilkan parameter teknik yang andal dan representatif.
Kemampuan yang didukung mencakup uji triaksial yang dikontrol regangan dan yang dikontrol tegangan (UU, CU, CD), uji jalur tegangan, uji rembesan triaksial tekanan tinggi, konsolidasi K₀, konsolidasi anisotropik, dan pembebanan siklik frekuensi rendah dengan bentuk gelombang yang ditentukan pengguna (misalnya, gelombang seismik sinus, segitiga, persegi, acak, dan impor).
Sistem ini sepenuhnya otomatis melalui perangkat lunak pengujian khusus berbasis Windows yang melakukan kontrol, akuisisi data, dan umpan balik waktu nyata. Variabel kunci seperti beban aksial, tekanan pembatas, tekanan balik, dan laju pembebanan dapat dikontrol secara bersamaan, independen, dan otomatis. Modul opsional mencakup pengujian mulur triaksial, kalibrasi sensor, dan pengujian tanah tak jenuh menggunakan teknik terjemahan sumbu.
Peralatan ini mematuhi standar internasional utama:ASTM D7181, ASTM D4767, ASTM D3999, BS 1377, dan ISO 17892-8/9.

2. Standar Tes

• ASTM D7181
• ASTM D4767
• ASTM D3999
• BS 1377
• ISO 17892-8/9

Metode ini meliputi metode uji triaksial statis, triaksial dinamis, dan metode uji drained/undrained untuk tanah berbutir kasar.

3. Spesifikasi

Parameter	Nilai/Rentang Khas
Ukuran spesimen	diameter 300 mm. × tinggi 600mm
Memuat kapasitas bingkai	1500 kN (elektro-servo) atau 250 kN (aktuator hidrolik)
Tekanan kerja ruang tekanan	misalnya, 1 MPa (peringkat keselamatan > 2× tekanan kerja)
Frekuensi pemuatan dinamis	Hingga 10Hz
Dukungan bentuk gelombang	Gelombang sinus, segitiga, persegi, acak, ditentukan pengguna/seismik
Resolusi perubahan volume	Turun hingga 0,001 ml (untuk serapan saturasi)
Catu daya	Standar 220 V, tanpa kompresor udara eksternal atau paket daya hidrolik (dalam banyak konfigurasi)
Kisaran suhu opsional	-30 °C ~ +80 °C
Tekanan pembatas tinggi opsional	Hingga 100 MPa (untuk studi lubang bor dalam atau hidrat)

4. Detil

• Memuat mode kontrol: Pembebanan siklik berfrekuensi rendah, terkendali regangan, terkendali tegangan.
• Jenis konsolidasi: konsolidasi K₀, konsolidasi anisotropik.
• Tes lanjutan: Rembesan triaksial tekanan tinggi, uji jalur tegangan, triaksial sejati (kontrol tegangan utama independen opsional).
• Pengujian tanah tak jenuh: Teknik terjemahan sumbu (ATT) dengan rentang hisap tipikal 0–100 kPa.
• Otomatisasi: Perangkat lunak khusus untuk otomatisasi penuh, akuisisi data, umpan balik waktu nyata; mekanisme pengangkatan dan geser ruang tekanan bermotor opsional untuk memudahkan penanganan spesimen.
• Sensor: Pengukuran beban aksial, perpindahan, tekanan air pori, tekanan pembatas/balik, dan perubahan volume dengan presisi tinggi.
• Pengaya opsional:
  • Elemen penyok (gelombang P dan gelombang S, konfigurasi vertikal dan horizontal)
  • Pengukuran regangan lokal (sensor efek Hall atau LVDT)
  • Modul pengatur suhu (mandi sirkulasi)
  • Opsi rangka beban hidraulik (untuk pengujian dinamis frekuensi tinggi 10 Hz, misalnya, pemberat kereta api dan simulasi seismik)

5. Aplikasi

• Penelitian sifat teknik tanah berbutir kasar (kerikil, timbunan batu, pemberat kereta api, bahan konstruksi bendungan)
• Penentuan parameter statis dan dinamis untuk bendungan urugan batuan tinggi, tanah dasar, pondasi, dan proyek reklamasi
• Simulasi jalur tegangan, karakterisasi permeabilitas, penilaian potensi likuifaksi
• Perilaku tanah tak jenuh
• Tanah beku, hidrat, rekayasa geoteknik dalam (dengan opsi tekanan tinggi)
• Respon deformasi yang besar pada pembebanan gelombang seismik

6. Keuntungan

• Ukuran spesimen besar: 300 mm × 600 mm memastikan rasio ukuran partikel terhadap spesimen yang representatif.
• Kekakuan tinggi dan kapasitas beban tinggi: hingga 1500 kN untuk pengujian tanah berbutir kasar yang padat dan kuat.
• Pemuatan serbaguna: mendukung statis, dinamis, jalur tegangan, K₀, konsolidasi anisotropik, dll.
• Pengukuran presisi tinggi: resolusi perubahan volume hingga 0,001 ml untuk pemantauan saturasi yang akurat.
• Otomatisasi tinggi: operasi yang dikontrol perangkat lunak meminimalkan kesalahan manusia.
• Operasi mandiri: sebagian besar konfigurasi tidak memerlukan kompresor eksternal atau unit hidrolik; berjalan dengan tenang pada 220 V.
• Perluasan yang kuat: triaksial sejati opsional, pengatur suhu, elemen penyok, tanah tak jenuh, modul tekanan tinggi, dll.
• Sesuai dengan standar internasional utamauntuk hasil yang diakui secara global.

7.Parameter

8. Apa yang Harus Dipilih (Panduan Konfigurasi)

• Konfigurasi dasar: Rangka beban standar (misalnya, 250 kN atau 1500 kN), ruang tekanan 300 mm – cocok untuk uji triaksial statis konvensional (CU, CD) dan uji permeabilitas pada tanah berbutir kasar.
• Diperlukan pengujian dinamis: Pilih kerangka beban hidrolik (10 Hz) dengan dukungan untuk gelombang sinus, gelombang seismik, dll. – ideal untuk studi balast dan pencairan seismik.
• Pengujian tanah tak jenuh: Tambahkan modul kontrol hisap terjemahan sumbu.
• Diperlukan modulus regangan kecil: Tambahkan elemen penyok (gelombang P/S) dan sensor regangan lokal efek Hall.
• Jalur stres yang kompleks: Pilih opsi triaksial yang sebenarnya (kontrol σ₁, σ₂, σ₃ independen).
• Simulasi lingkungan: Tambahkan modul kontrol suhuuntuk pengujian suhu beku atau tinggi.
• Tekanan pembatas yang sangat tinggi(misalnya batuan dalam atau hidrat): Pilih opsi tekanan tinggi (hingga 100 MPa).

Pengguna dapat menggabungkan modul-modul di atas sesuai dengan tujuan penelitian dan anggaran.

9. Alur Proses

Dokumen tersebut tidak memberikan diagram alur tertentu. Proses tipikal untuk pengujian triaksial skala besar (disimpulkan dari kemampuan sistem) adalah sebagai berikut:

• Persiapan spesimen: Siapkan diameter 300 mm. × Spesimen tanah berbutir kasar setinggi 600 mm (misalnya, dengan pemadatan lapisan atau getaran).
• Pemasangan spesimen: Tempatkan spesimen pada dasar ruang tekanan; merakit batu berpori, kertas saring, membran karet; segel dan sambungkan saluran tekanan pori dan tekanan balik.
• Kejenuhan: Terapkan tekanan pembatas dan punggung; melakukan pembilasan CO₂, saturasi air yang dihilangkan udaranya, dan pemeriksaan nilai B (≥0,95 dapat diterima).
• Konsolidasi: Menerapkan tekanan pembatas target – konsolidasi isotropik, K₀, atau anisotropik; mencatat perubahan volume.
• Tahap pemuatan:
  • Tes statis: Pembebanan yang dikontrol regangan atau tegangannya (laju dapat disesuaikan) hingga terjadi kegagalan atau regangan target.
  • Tes dinamis: Mengatur bentuk gelombang, frekuensi, jumlah siklus untuk pembebanan siklik frekuensi rendah.
  • Tes jalur stres: Secara bersamaan mengontrol tegangan aksial dan tekanan pembatas sesuai dengan jalur yang telah ditentukan.
• Akuisisi data: Secara otomatis mencatat beban aksial, perpindahan, tekanan pori, tekanan pembatas, dan perubahan volume selama pengujian.
• Penghentian: Berhenti otomatis ketika kondisi akhir tercapai (misalnya, batas regangan, jumlah siklus, atau likuifaksi). Bongkar dan bongkar spesimen.
• Pemrosesan dan pelaporan data: Perangkat lunak secara otomatis memplot kurva tegangan-regangan, tekanan pori vs. siklus, jalur tegangan efektif, dll., dan menghasilkan laporan pengujian.
