Sistem triaksial tanah batuan otomatis

Deskripsi Produk

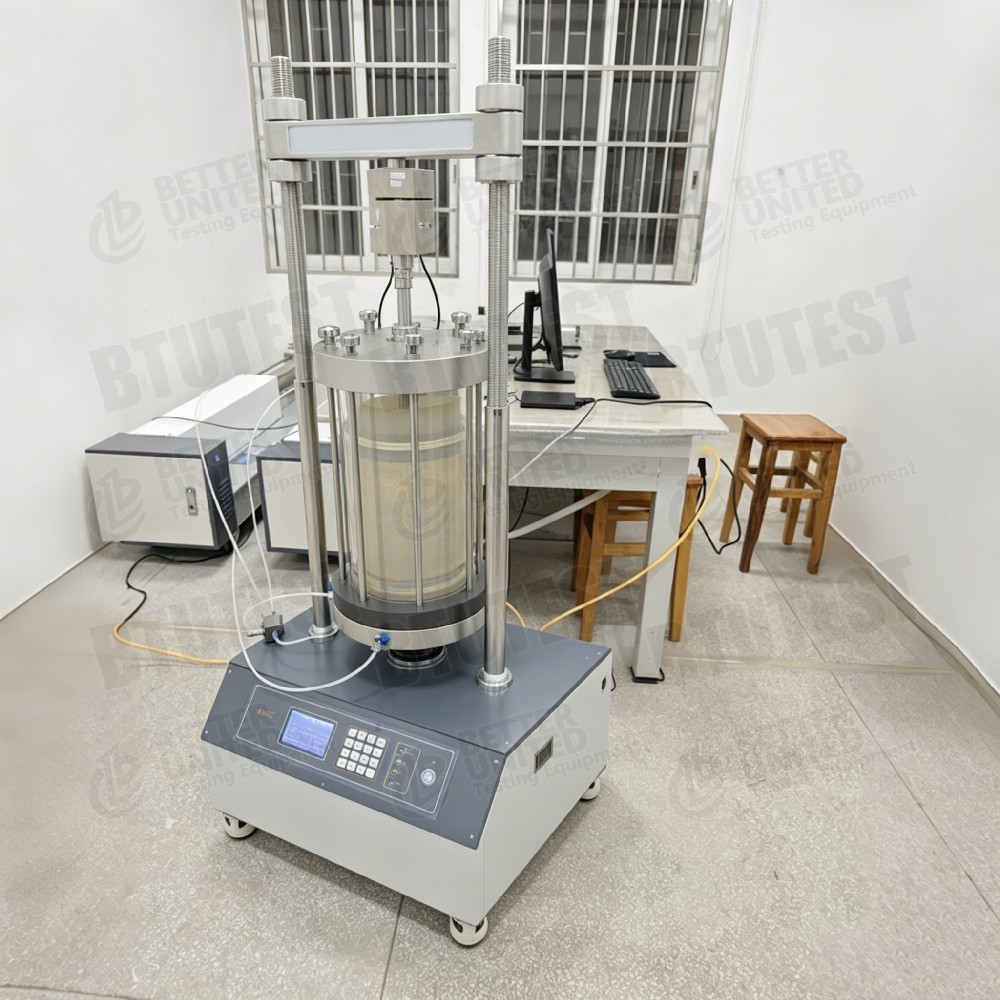

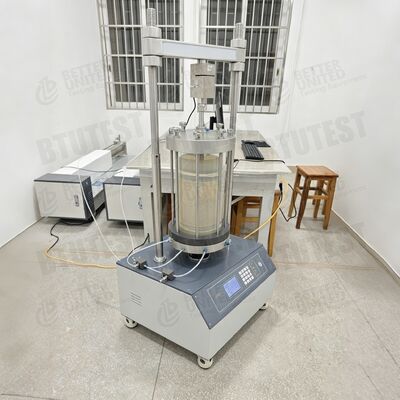

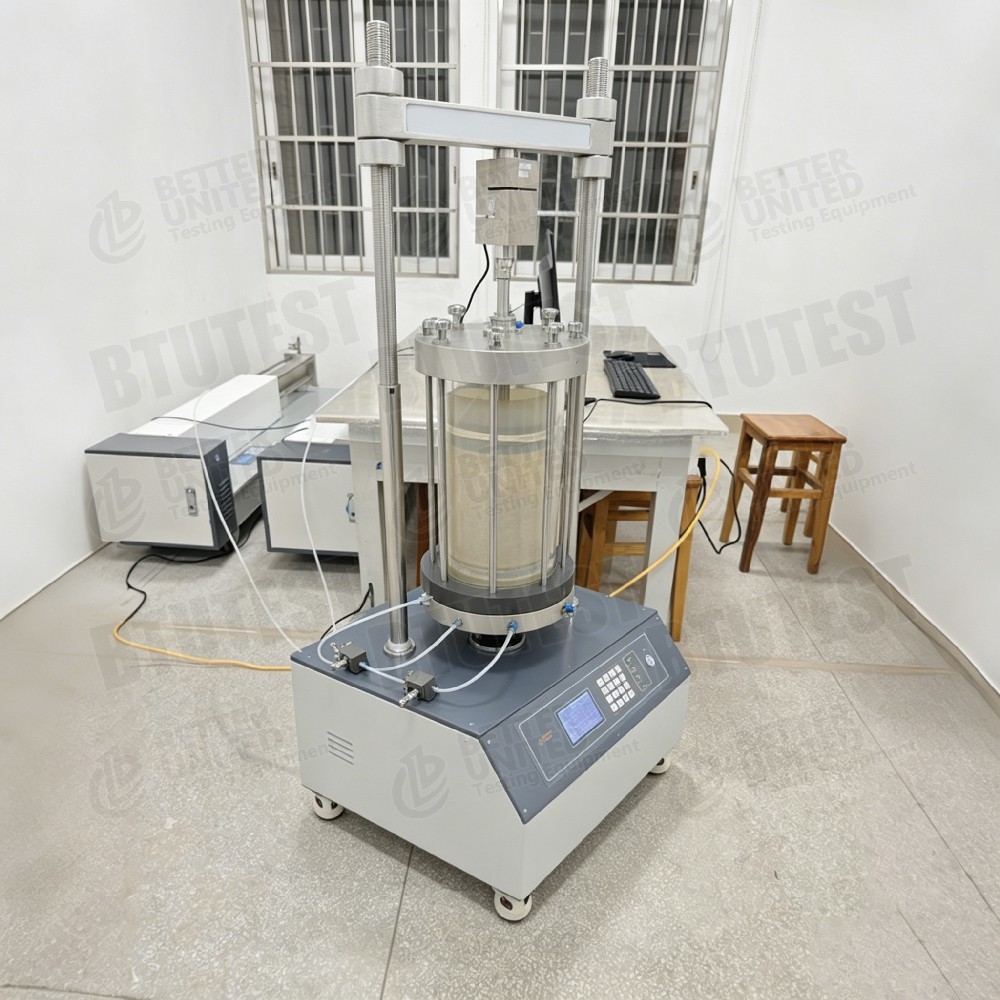

ModelBTU-TTS-20 Peralatan Triaksial Sepenuhnya Otomatis

Keterangan

Peralatan tersebut adalah asistem pengujian triaksial batuan/tanah yang sepenuhnya otomatis, modelBTU-TTS-20, dirancang untuk spesimen berukuran besar (Ø200 mm × T400 mm).
Komponen dan fitur utama:

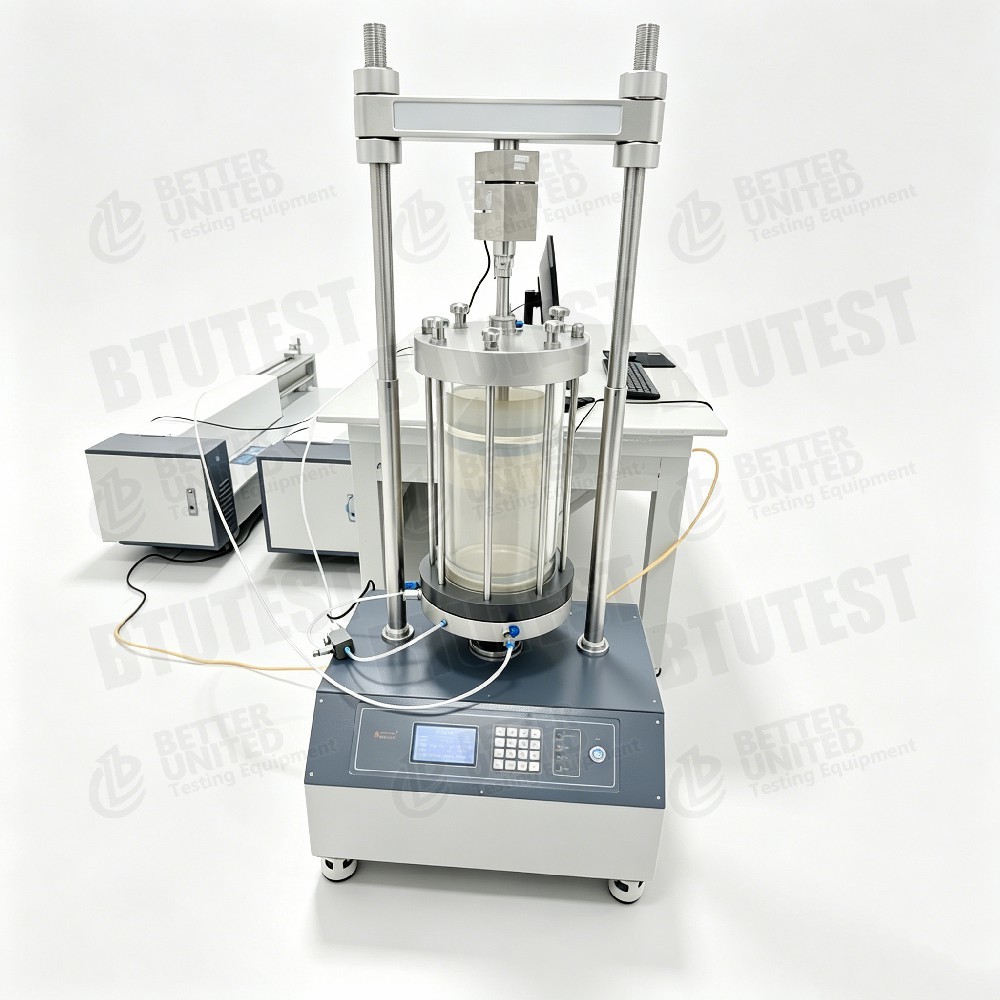

• Rangka beban dua kolom– Sekrup yang digerakkan motor servo, gaya aksial maksimum 200 kN, laju pembebanan 0,00001~9,99999 mm/mnt (penyesuaian tanpa langkah). Bingkai ini mengintegrasikan unit akuisisi data 4 saluran, keypad membran 16 tombol, dan indikator status LED.
• sel triaksial– Tekanan kerja maksimum 3 MPa, dinding samping kaca organik transparan, ukuran spesimen Ø200×400 mm.

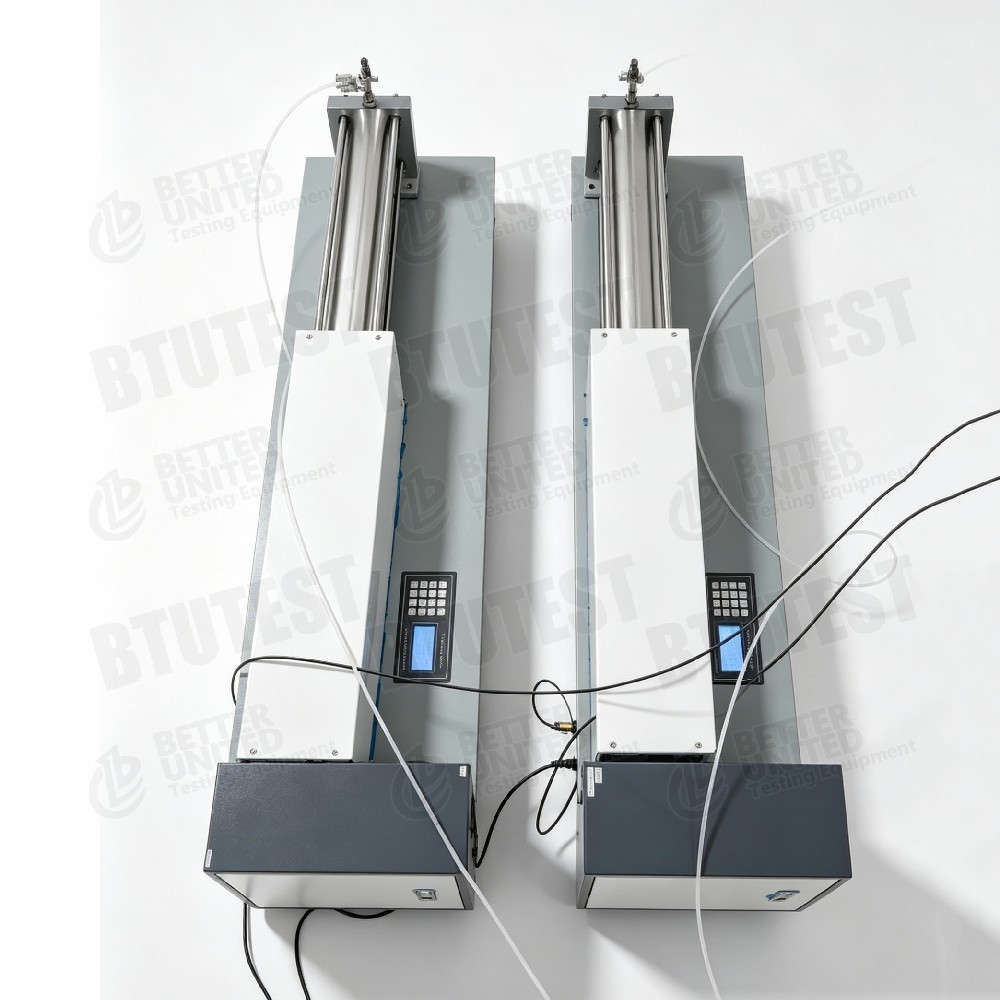

• Pengontrol volume tekanan / tekanan balik yang membatasi– Masing-masing 0~3 MPa, resolusi 1 kPa, akurasi ±0,1% FS, rentang volume 0~3000 ml, antarmuka USB, perlindungan tekanan berlebih dan volume berlebih.
• Perubahan volume/pengukuran drainase– Rentang 0~3000 ml, resolusi 0,001 ml, akurasi ±0,03 ml.
• Sensor tekanan pori– Kisaran 7 MPa (dokumen memiliki sedikit inkonsistensi; 7 MPa dianggap benar), akurasi ±0,1% FS.
• Perangkat lunak– Perangkat lunak pengujian triaksial sepenuhnya otomatis V3.11 (versi bahasa Inggris), mendukung Windows-10/11; mencakup modul untuk akuisisi data, pemeriksaan nilai B, saturasi tekanan balik, konsolidasi isotropik/anisotropik, UU, CU (dengan tekanan pori), CD (dengan perubahan volume), kalibrasi sensor, dan pascapemrosesan (lingkaran Mohr, c, φ).
• Konfigurasinya juga mencakup aksesori persiapan spesimen dan sistem pasokan air otomatis.

Standar Tes (Internasional)

Tidak ada standar khusus yang tercantum dalam dokumen tersebut. Berdasarkan fungsinya (kompresi triaksial batuan/tanah, konsolidasi, pengujian drained/undrained, pengukuran tekanan air pori), standar internasional berikut dapat menjadi acuan (konfirmasi dengan pabrikan):

• ASTM D7012(Kekuatan tekan triaksial batuan)
• ASTM D7181(Uji triaksial tak terdrainasi terkonsolidasi untuk tanah)
• ASTM D4767(Uji triaksial terkuras konsolidasi untuk tanah)
• ASTM D2850(Uji triaksial tak terdrainasi tak terkonsolidasi untuk tanah)
• ASTM D2166(Kekuatan tekan tidak terbatas)
• ASTM D5084(Permeabilitas, jika dilengkapi)
• ISRM menyarankan metode(Pengujian triaksial batuan)
• ISO 17892‑8/-9(Uji triaksial geoteknik)

Untuk inti batuan berdiameter besar (Ø200 mm),ASTM D2664(Kekuatan triaksial batuan) juga relevan.

Detil

• Kapasitas spesimen besar– Ø200×400 mm memungkinkan pengujian tanah berbutir kasar, batuan lunak, atau batuan, sehingga mengurangi efek kerak.
• Pengukuran volume presisi tinggi– Resolusi 0,001 ml dan akurasi ±0,03 ml, cocok untuk uji konsolidasi dan permeabilitas presisi tinggi.
• Pengontrol ganda– Pengontrol pembatas dan tekanan balik yang terpisah, masing-masing bervolume 3000 ml, memungkinkan pengujian berdurasi lama atau pemuatan multistage.
• Desain rangka beban terintegrasi– Keypad akuisisi dan kontrol bawaan, menghilangkan pengontrol eksternal dan mengurangi kekacauan dan ruang kabel.
• Fungsi perangkat lunak yang komprehensif–
  • Pemeriksaan nilai B, saturasi tekanan balik
  • Konsolidasi isotropik / anisotropik
  • UU, CU (tekanan pori), CD (perubahan volume)
  • Plot lingkaran Mohr otomatis, perhitungan kohesi (c) dan sudut gesek (φ)
  • Grafis sumbu Y ganda, hingga 3 jendela secara bersamaan
  • Zoom data, salin, simpan, cetak
• Perlindungan otomatis– Pematian tekanan berlebih dan volume berlebih.

Spesifikasi

• Mekanika batuan– Kuat tekan triaksial, modulus deformasi, rasio Poisson, parameter kekuatan (c, φ).
• Mekanika tanah– Uji konsolidasi triaksial terdrainasi/tidak terdrainasi pada tanah berbutir kasar, timbunan batuan, batuan lapuk.
• Rekayasa skala besar– Bendungan tinggi, pondasi, lereng, terowongan yang mengelilingi batuan – pengujian spesimen berukuran besar.
• Bendungan tailing– Penilaian sifat mekanik dan pencairan pasir tailing (jika modul dinamis ditambahkan).
• Geoteknik energi– Reservoir gas hidrat, batuan reservoir panas bumi – perilaku triaksial.
• Pengajaran dan penelitian– Laboratorium mekanika batuan/tanah di universitas dan lembaga penelitian.

Keuntungan

• Kapasitas spesimen besar– Ø200×400 mm mewakili material berbutir kasar dengan lebih baik, cocok dengan gradasi teknik sebenarnya.
• Kontrol volume presisi tinggi– Resolusi 0,001 ml pada rentang 3000 ml, ideal untuk pengukuran perubahan volume dengan akurasi tinggi.
• Bingkai beban terintegrasi– Desain ringkas dengan akuisisi dan kontrol bawaan, lebih sedikit perangkat eksternal.
• Kisaran tingkat pemuatan yang luas– 0,00001~9,99999 mm/mnt, cocok untuk creep (sangat lambat) dan geser cepat.
• Pengontrol ganda independen– Kontrol tekanan balik dan pembatas yang terpisah, memungkinkan jalur stres yang kompleks (misalnya, konsolidasi anisotropik).
• Perangkat lunak yang mudah digunakan– Antarmuka bahasa Inggris, kombinasi modular, lingkaran Mohr otomatis dan pembuatan laporan, mendukung Windows- 10/11.
• Perlindungan keamanan– Berhenti otomatis pada tekanan berlebih/beban berlebih.
• Kemampuan untuk diperluas– Kontrol tegangan opsional, kontrol suhu, modul pemuatan dinamis.

Apa yang Harus Dipilih

Pilih konfigurasi berdasarkan persyaratan:

• Ukuran spesimen– Untuk inti konvensional (Ø50–100 mm), pilih model sel yang lebih kecil. Untuk spesimen besar Ø200 mm, diperlukan BTU-TTS-20.

• Gaya aksial maksimum– Batuan atau tanah lunak: 50–100 kN mungkin cukup; hard rock atau rockfill: 200 kN lebih tepat.

• Membatasi rentang tekanan– 3 MPa cukup untuk sebagian besar uji geoteknik; batuan dalam memerlukan tekanan pembatas yang lebih tinggi (misal, 30 MPa) – pilih model lain.

• Kebutuhan akan pengendalian stres– Perangkat lunak dasar dikontrol regangannya. Untuk pengujian jalur tegangan (misalnya, konsolidasi k₀, mulur), tambahkan opsi kontrol tegangan.

• Kontrol suhu– Untuk tanah beku atau batuan bersuhu tinggi, tanyakan tentang peningkatan kontrol suhu.

• Anggaran– Sistem berukuran besar lebih mahal. Jika spesimen berukuran besar tidak diperlukan, pilih model yang lebih kecil (misalnya Ø100 mm atau Ø61,8 mm) untuk mengurangi biaya.

Aliran Proses

Contoh: Uji kompresi triaksial batuan (drained / tipe CD)

• Persiapan spesimen– Mengebor atau memotong inti batu berukuran Ø200×400 mm; ujung giling rata dan halus; mengukur dimensi dan berat.

• Pemasangan spesimen– Tempatkan spesimen pada alas sel triaksial; gunakan tabung heat-shrink atau membran karet; pasang LVDT aksial dan pengukur regangan melingkar (jika diperlukan). Tutup selnya; menghubungkan saluran pembatas dan saluran tekanan balik.

• Saturasi (jika diperlukan)– Berikan tekanan balik (misalnya 0,5 MPa) menggunakan pengontrol tekanan balik; melakukan pembilasan CO₂ atau menghilangkan saturasi air hingga nilai B ≥0,95.

• Konsolidasi– Terapkan tekanan pembatas target (misalnya, 2 MPa). Untuk konsolidasi isotropik, pertahankan tekanan pembatas tetap konstan; untuk konsolidasi anisotropik, terapkan juga tegangan deviator aksial. Catat perubahan volume (melalui saluran drainase atau pengontrol volume) hingga stabil.

• Pencukuran– Pilih mode yang dikontrol regangan; atur laju geser (misalnya, 0,1 mm/menit). Perangkat lunak secara otomatis mencatat beban aksial, perpindahan, tekanan pengekang, tekanan air pori (jika tidak terdrainase), dan perubahan volume (jika terdrainase). Tampilan kurva tegangan-regangan secara real-time.

• Akhir tes– Hentikan pembebanan ketika regangan aksial mencapai nilai yang telah ditentukan (misalnya 15%) atau beban turun hingga 70% dari puncak. Bongkar tekanan pembatas, bongkar spesimen, mode kegagalan foto.

• Pengolahan data– Perangkat lunak secara otomatis menghitung kekuatan puncak, modulus elastisitas (E), rasio Poisson (ν) untuk setiap tekanan pengekang. Dengan menggunakan data dari setidaknya tiga tekanan pembatas, perangkat lunak menggambar lingkaran Mohr dan menghitung c dan φ. Menghasilkan laporan pengujian (dapat diekspor ke Excel atau Word).

• Pembersihan– Bersihkan sel dan garis triaksial; mengisi kembali air yang telah dihilangkan udaranya.

Catatan untuk pengujian tanah: Untuk pengujian CU pada tanah lunak jenuh, tekanan air pori harus dicatat selama penggeseran. Untuk pengujian CD, buka katup drainase untuk mengukur perubahan volume. Modul perangkat lunak mencakup opsi ini.

Ringkasan:BTU-TTS-20 adalah sistem pengujian triaksial otomatis untuk spesimen geoteknik berukuran besar, yang menawarkan presisi tinggi. Cocok untuk studi mekanika batuan dan tanah yang memerlukan representasi gradasi lapangan atau pengujian p besarartikel.
