Peralatan Geser Langsung Empat Unit

Deskripsi Produk

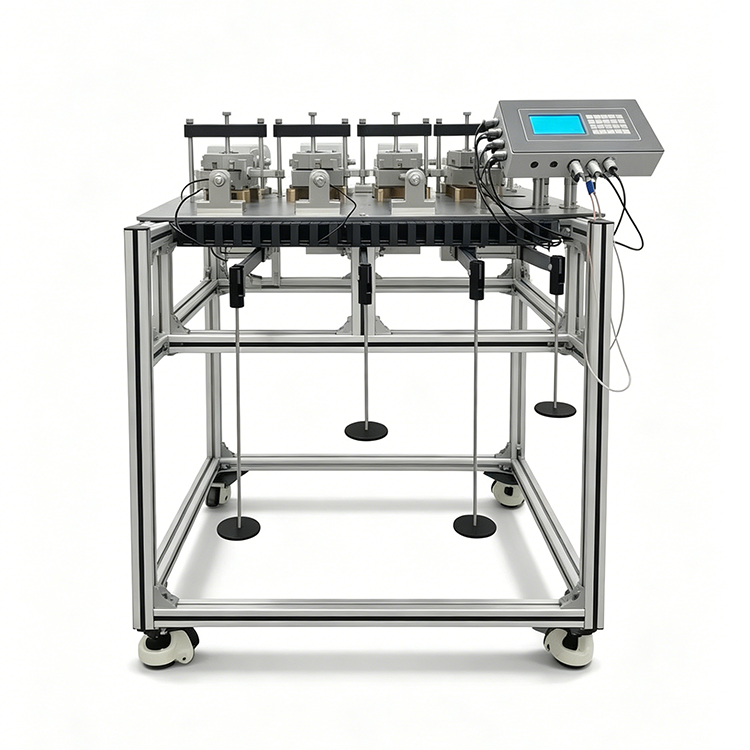

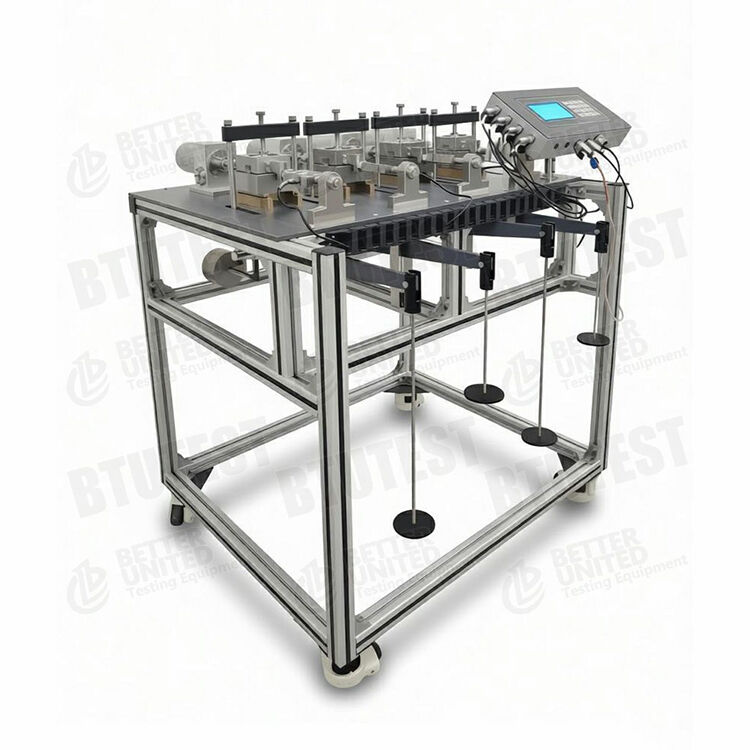

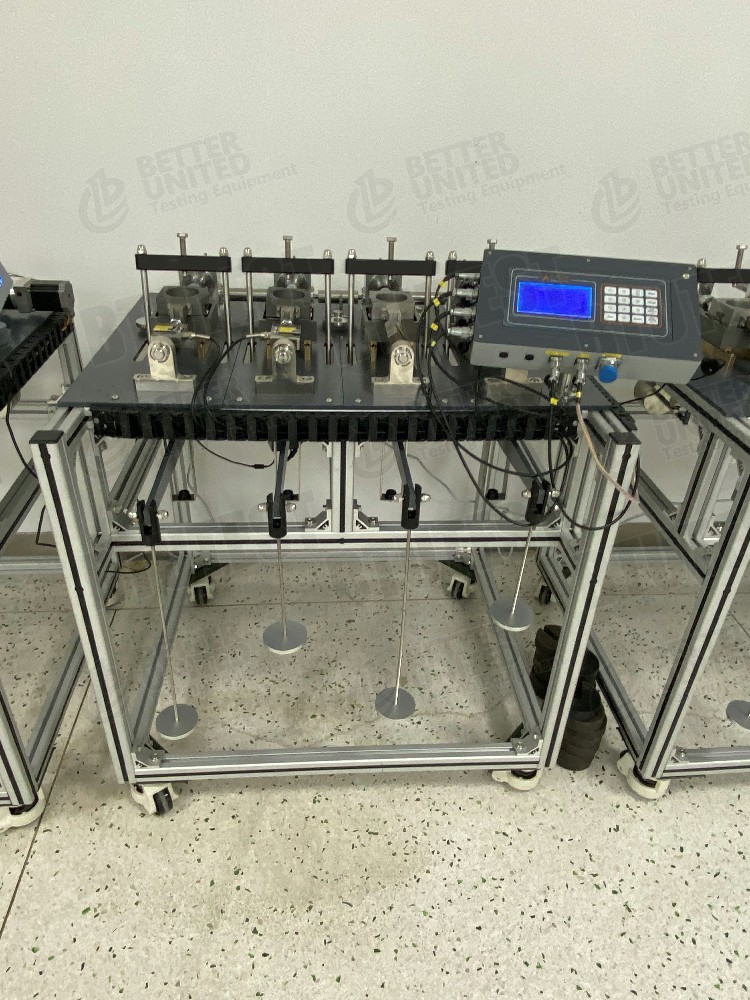

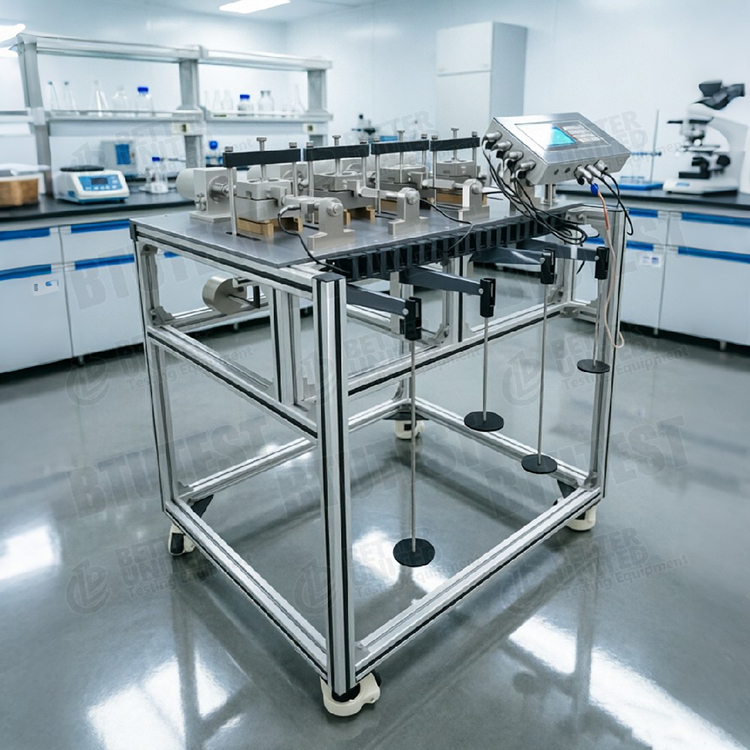

Peralatan Geser Langsung Empat Unit

Model:BTU‑DDS‑4 /BTU‑DDS‑4A /BTU‑DDS‑4Q

Keterangan

Seri ini terdiri dariempat unit peralatan geser langsungdigunakan untuk menentukan parameter kuat geser (sudut gesek internal φ dan kohesi c) tanah. Tersedia tiga model:



·BTU‑DDS‑4: Peralatan geser langsung dasar yang terdiri dari empat unit (perekaman manual atau pembacaan meter eksternal).

·BTU‑DDS‑4A: Peralatan geser langsung akuisisi data otomatis empat unit, dilengkapi dengan pencatat data dan perangkat lunak Windows untuk akuisisi dan pemrosesan data otomatis.

·BTU‑DDS‑4Q: Peralatan geser langsung otomatis empat unit dengan pemuatan pneumatik (menggantikan pemuatan tuas) dan kontrol lanjutan.



Fitur umum:

· Ukuran spesimen: Φ61,8 mm × T20 mm (cincin pemotongan standar).

· Kecepatan geser: 0,00001 – 6 mm/mnt, penyesuaian tanpa langkah.

· Perpindahan geser maksimum: 8 mm.

· Empat sel beban untuk mengukur gaya geser horizontal.

· Perbedaan utama antar model terletak pada metode pemuatan, metode kontrol, dan kemampuan akuisisi data.

Standar Tes (Internasional)

·ASTM D3080(Metode uji standar untuk uji geser langsung tanah)

·ISO 17892‑10(Uji geoteknik – Uji geser langsung)

·BS 1377‑7(British Standard – Uji geser langsung)

·JGS 0561(Metode uji geser langsung Jepang)

·GB/T Tiongkok 50123‑2019(Standar untuk metode pengujian tanah)



Ketiga model tersebut dapat memenuhi persyaratan dasar untuk laju geser, ukuran spesimen, dan rentang tegangan normal yang ditentukan dalam standar di atas.

Spesifikasi

Parameter	BTU‑DDS‑4	BTU‑DDS‑4A	BTU‑DDS‑4Q
Nama instrumen	Peralatan geser langsung empat unit	Peralatan geser langsung akuisisi otomatis empat unit	Peralatan geser langsung otomatis empat unit
Ukuran spesimen (mm)	Φ61,8×H20	Φ61,8×H20	Φ61,8×H20
Kecepatan geser (mm/mnt)	0,00001 – 6 (tanpa langkah)	0,00001 – 6 (tanpa langkah)	0,00001 – 6
Metode pemuatan	Pemuatan tuas (rasio tuas 12:1)	Pemuatan tuas (12:1)	Pemuatan pneumatik
Metode pengendalian	Keypad membran 16 tombol + LCD 240×128	Keypad membran 16 tombol + LCD 240×128	Keypad membran 16 tombol + LCD 240×128
Maks. perpindahan geser	8mm	8mm	8mm
Tekanan konsolidasi (kPa)	0‑50‑100‑200‑300‑400 (bobot bertahap)	0‑50‑100‑200‑300‑400 (bobot bertahap)	25‑400 (dapat disesuaikan secara terus menerus melalui tekanan udara)
Sensor	4 sel beban	4 sel beban	4 sel beban
Akuisisi data	Tidak ada (pembacaan manual)	Pencatat data + perangkat lunak akuisisi/pemrosesan Windows	akuisisi otomatis + perangkat lunak



Catatan: DDS‑4A dan DDS‑4Q keduanya memiliki akuisisi data otomatis; perbedaan utamanya adalah metode pemuatan. DDS‑4 bersifat manual/semi-otomatis (tanpa perangkat lunak).

Detil

·Struktur empat unit– Empat kotak geser dapat diuji secara bersamaan; setiap kotak geser secara independen mengukur gaya geser horizontal melalui sel bebannya sendiri.

·Kecepatan geser– 0,00001‑6 mm/mnt dapat disesuaikan terus menerus, mencakup geser lambat (0,02‑0,05 mm/mnt) hingga geser cepat (0,8‑1,2 mm/mnt) dan juga cocok untuk geser siklik.

·Memuat sel– Ganti cincin pembuktian tradisional; memberikan keluaran listrik langsung dengan akurasi tinggi (±0,1% FS), memfasilitasi akuisisi data otomatis.

·Perpindahan geser maksimum 8 mm– Memenuhi persyaratan uji geser langsung konvensional (biasanya diameter hingga 6 mm atau 10%).

·Tekanan konsolidasi–

o DDS‑4 / 4A: Pemuatan tuas (12:1) dengan tahapan tekanan tetap (0, 50, 100, 200, 300, 400 kPa) menggunakan pemberat.

o DDS‑4Q: Pemuatan pneumatik, dapat disesuaikan terus menerus dari 25 hingga 400 kPa, tidak perlu mengubah bobot; memungkinkan nilai tekanan menengah apa pun.

·Metode pengendalian– Semua model menggunakan keypad membran + LCD non-sentuh (240×128) untuk mengatur laju geser, start/stop, dll.

·Akuisisi data (khusus DDS‑4A / 4Q)–

o Pencatat data eksternal terhubung ke 4 sel beban.

o Perangkat lunak Windows (perangkat lunak akuisisi & pemrosesan BTU) menampilkan kurva perpindahan gaya geser secara real-time, secara otomatis menyimpan data, mengekspor ke Excel.

o Modul pascapemrosesan: memplot selubung kekuatan dari tegangan geser puncak pada tegangan normal yang berbeda dan menghitung c dan φ.

Aplikasi

· Pengujian geoteknik rutin: penentuan kekuatan geser tanah kohesif, lanau, pasir, dll.

· Analisis stabilitas lereng: menyediakan parameter c dan φ.

· Evaluasi daya dukung: memberikan parameter kekuatan untuk desain pondasi dangkal dan dalam.

· Rekayasa pengisian: pengendalian kualitas bahan timbunan.

· Laboratorium pengajaran: kursus laboratorium mekanika tanah universitas.

· Aplikasi penelitian: uji geser siklik (penurunan kekuatan akibat pembebanan siklik); model pembebanan pneumatik (DDS‑4Q) memungkinkan tegangan normal variabel kontinu untuk mensimulasikan kedalaman yang berbeda.

Keuntungan

·Konfigurasi empat unit– Empat tegangan normal berbeda diuji secara bersamaan; empat kali efisiensi peralatan unit tunggal.

·Rentang kecepatan geser stepless yang lebar– Memenuhi berbagai standar pengujian (geser lambat, geser cepat, geser siklik).

·Memuat sel– Akurasi tinggi (0,1% FS), jauh lebih baik daripada cincin pembuktian tradisional (biasanya 1% FS).

·Pemuatan tuas (DDS‑4/4A)– Sederhana, andal, tidak memerlukan daya, biaya rendah.

·Pemuatan pneumatik (DDS‑4Q)– Tegangan normal yang dapat disesuaikan secara terus-menerus, tanpa perubahan bobot, menyimulasikan jalur tekanan sewenang-wenang, otomatisasi lebih tinggi.

·Akuisisi dan pemrosesan otomatis (4A/4Q)– Mengurangi kesalahan manusia, menghitung c dan φ secara otomatis, menghasilkan laporan, menghemat waktu.

·Bingkai ringan– Konstruksi profil aluminium (dari dokumen sebelumnya), tahan korosi, dengan roda.

·Layar non-sentuh– Cocok untuk lingkungan laboratorium (tahan terhadap tanah dan air, dapat dioperasikan dengan sarung tangan).

Apa yang Harus Dipilih

Pilih model sesuai dengan persyaratan pengujian:



Persyaratan	Model yang Direkomendasikan	Alasan
Anggaran terbatas, hanya mengajarkan demonstrasi atau sedikit tes, membaca manual dapat diterima	BTU‑DDS‑4	Model dasar, tidak ada akuisisi otomatis, biaya terendah
Penelitian rutin atau kontrol kualitas, memerlukan akuisisi dan pemrosesan data otomatis	BTU‑DDS‑4A	Pemuatan tuas + akuisisi otomatis, kinerja biaya bagus
Membutuhkan tegangan normal yang terus menerus berubah (misalnya kekuatan pada berbagai tekanan)	BTU‑DDS‑4Q	Pemuatan pneumatik, tekanan yang dapat disesuaikan terus menerus, tanpa beban
Pengujian geser siklik	DDS‑4A atau 4Q	Memerlukan perangkat lunak yang mendukung mode geser siklik (periksa versi perangkat lunak)
Ingin menghilangkan penanganan beban sepenuhnya, otomatisasi lebih tinggi	DDS‑4Q	Pemuatan pneumatik dengan kontrol tekanan yang dapat diprogram
Hanya geser cepat/lambat konvensional, langkah tekanan tetap yang cukup	DDS‑4A	Pemuatan tuas memiliki biaya lebih rendah dan tetap menyediakan perolehan otomatis



Catatan: Meskipun DDS‑4 nantinya dapat ditingkatkan dengan data logger, umumnya lebih ekonomis jika membeli DDS‑4A atau 4Q secara langsung.

Aliran Proses

Contoh menggunakanBTU‑DDS‑4A(pemuatan tuas + akuisisi otomatis):



1.Persiapan spesimen

o Potong tanah yang tidak terganggu atau siapkan benda uji yang dibentuk kembali menggunakan cincin potong berukuran Ø61,8×20 mm. Siapkan minimal 4 benda uji (untuk 4 tingkat tegangan normal, misalnya 50, 100, 200, 400 kPa).

o Jenuhkan (rendam) jika diperlukan atau pertahankan kadar air alami.



2.Pemasangan spesimen

o Tempatkan cincin berisi benda uji ke dalam kotak geser bawah dan sejajarkan dengan kotak atas.

o Pasang batu berpori dan piston pemuatan.

o Posisikan rakitan pemuatan tuas dan berikan beban sesuai dengan tegangan normal target (rasio tuas 12:1; hitung massa yang diperlukan).



3.Tetapkan parameter

o Gunakan layar LCD dan keypad untuk mengatur laju geser (misalnya 0,8 mm/menit untuk geser cepat).

o Tetapkan batas perpindahan geser (misalnya 6 mm).

o Dalam perangkat lunak akuisisi, masukkan ID spesimen, tegangan normal, laju geser, dll.



4.Mulailah mencukur

o Nyalakan motor untuk menggerakkan kotak geser secara horizontal.

o Load cell terus menerus mengukur gaya geser; sensor perpindahan mencatat perpindahan.

o Perangkat lunak menampilkan kurva tegangan geser geser secara real-time untuk keempat saluran.



5.Kondisi berhenti

o Ketika perpindahan geser yang telah ditentukan sebelumnya (misalnya 6 mm) tercapai atau tegangan geser turun secara signifikan setelah mencapai puncaknya, motor secara otomatis berhenti (perangkat lunak dapat mengatur kondisi berhenti).



6.Ulangi atau lanjutkan

o Lepaskan beban, keluarkan benda uji, bersihkan kotak geser.

o Keempat unit dijalankan secara bersamaan – empat uji tegangan normal yang berbeda dilakukan secara paralel (dengan asumsi kendali independen, biasanya semuanya dijalankan pada waktu yang sama).



7.Pengolahan data

o Perangkat lunak secara otomatis mencatat tegangan geser puncak untuk setiap spesimen.

o Masukkan empat tegangan normal (σ) dan tegangan geser puncak yang sesuai.

o Perangkat lunak secara otomatis memplot titik sebar τ‑σ, menyesuaikan garis lurus, menghitung kohesi c (intersep) dan sudut gesekan internal φ (kemiringan).

o Menghasilkan laporan pengujian (termasuk nilai kurva, c, φ) dan dapat mengekspor ke Excel.



8.Pembersihan dan pemeliharaan

o Bersihkan kotak geser, sel beban, batu berpori.

o Periksa tuas dan komponen penggerak; membongkar beban bila tidak digunakan dalam waktu lama.



UntukDDS‑4Q(pemuatan pneumatik):

· Tidak perlu menambahkan bobot secara manual. Atur tekanan normal yang diinginkan melalui pengatur tekanan (misalnya nilai apa pun seperti 30, 60, 120, 240 kPa, dll.).

· Langkah “menerapkan beban” diganti dengan “mengatur tekanan udara dan menstabilkan”.

· Semua langkah lainnya sama seperti untuk DDS‑4A.



Ringkasan:Seri BTU‑DDS‑4/4A/4Q menawarkan lini produk lengkap mulai dari pengoperasian manual dasar hingga pemuatan pneumatik otomatis penuh. DDS‑4 cocok untuk aplikasi dengan anggaran terbatas, DDS‑4A menawarkan rasio biaya‑kinerja terbaik dengan akuisisi otomatis, dan DDS‑4Q ideal untuk penelitian tingkat lanjut yang memerlukan tegangan normal variabel berkelanjutan. Pengguna harus memilih model yang sesuai berdasarkan frekuensi pengujian, persyaratan otomatisasi, dan metode pemuatan normal yang disukai.
