Peralatan Geser Langsung Residu Otomatis

Deskripsi Produk

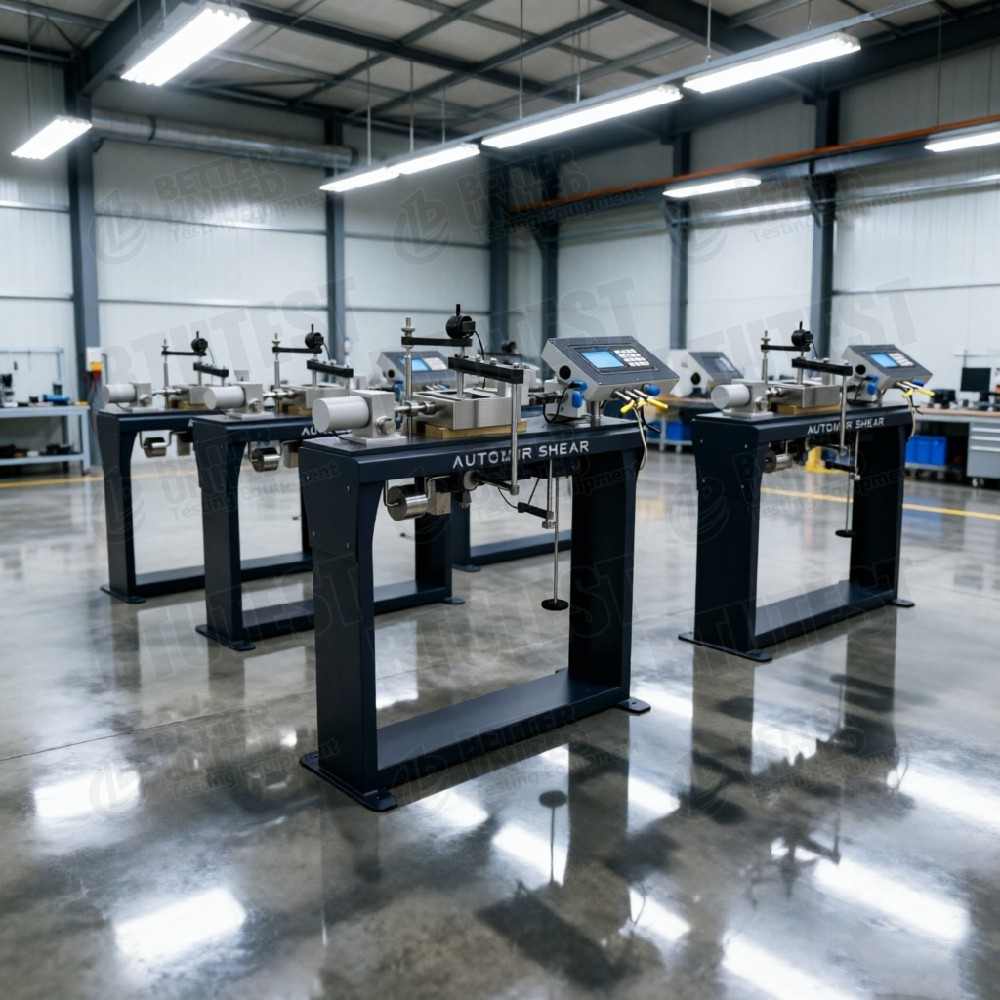

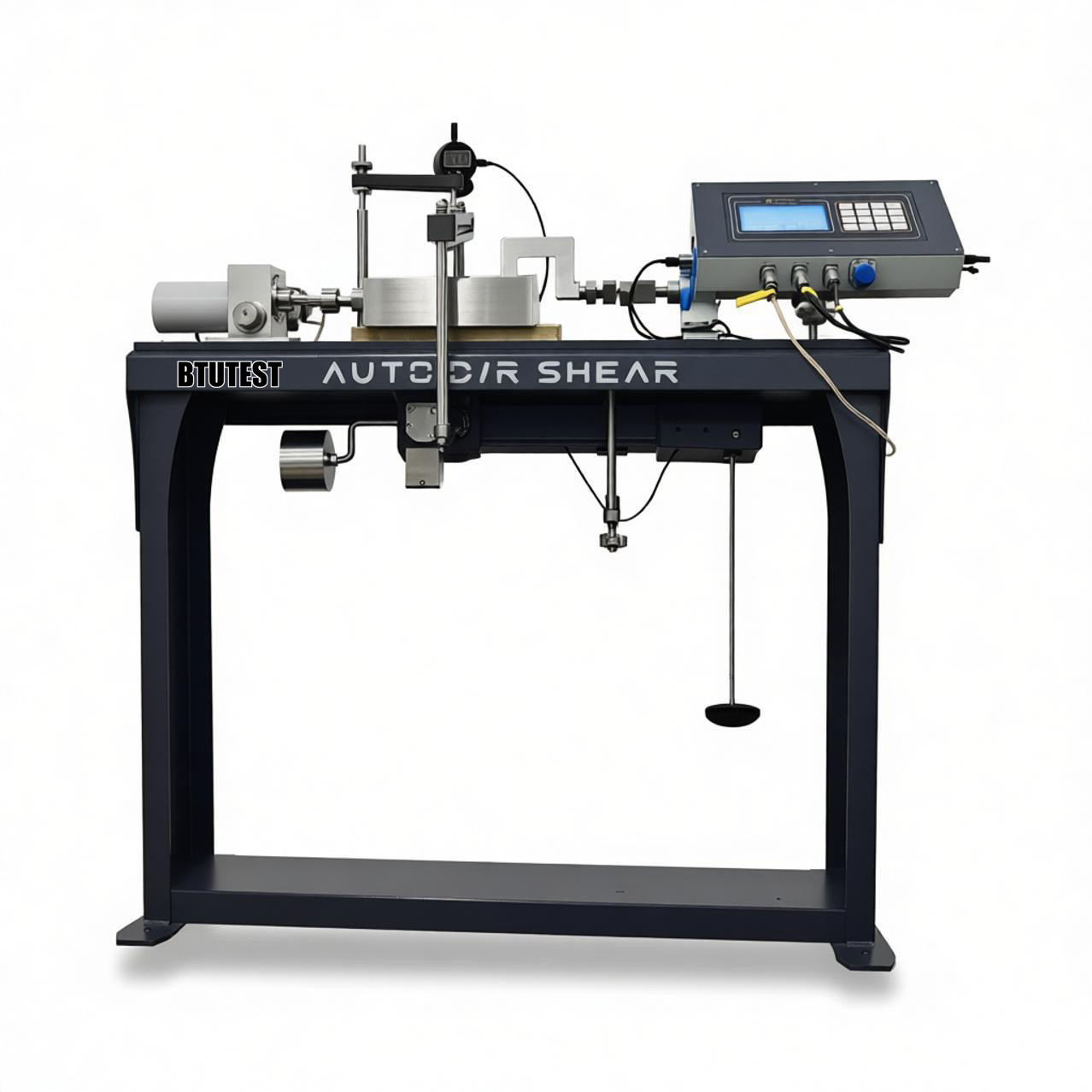

Peralatan Geser Langsung Residu Sepenuhnya OtomatisBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Keterangan

Seri ini terdiri dariperalatan geser langsung sisa yang sepenuhnya otomatismenggunakan sistem drive yang dikontrol mikroprosesor dan input perintah keypad. Keunggulannya mencakup kemampuan untuk menjeda dan mengatur ulang kecepatan pengujian, kontrol komputer melalui antarmuka USB 3.0, kecepatan dan fungsi yang dapat diprogram oleh operator, dan sistem pemeriksaan mandiri. Fungsi kembali cepat ke posisi awal memberikan cara mudah untuk mengatur ulang kotak geser saat memulai pengujian baru atau melanjutkan pengujian geser sisa.

Modelnya meliputi:

• BTU-DDS-10: Peralatan geser langsung Standar Inggris (pemuatan tuas)
• BTU-DDS-5: Peralatan geser langsung American Standard (pemuatan tuas)
• BTU-DDS-5F: Peralatan geser langsung sisa yang sepenuhnya otomatis (5 kN)
• BTU-DDS-10F: Peralatan geser langsung sisa yang sepenuhnya otomatis (5 kN? tabel menunjukkan 5 kN, namun model menyarankan 10 kN – verifikasi dengan pabrikan)

Fungsi utama:

• Konsolidasi standar, geser standar, geser cepat, geser siklik, geser langsung reologi
• Modul uji gesekan antarmuka opsional dan modul kontrol suhu

Standar Tes (Internasional)

• Standar Inggris (BTU-DDS-10): Sesuai denganBS 1377
• Standar Amerika (BTU-DDS-5): Sesuai denganASTM D3080
• Model sisa sepenuhnya otomatis (DDS-5F / 10F): Dapat memenuhi standar Inggris dan Amerika serta standar uji kekuatan sisa sepertiASTM D7608,ASTM D6467(konfirmasi dengan produsen).

Standar relevan lainnya:

• ISO 17892-10(Uji geser langsung)
• AASHTO T-236
• EN 1997-2(Kode Euro 7)

Spesifikasi

Catatan: Meskipun nama model BTU-DDS-10F menyertakan “10F”, tabel masih mencantumkan gaya normal dan gaya geser horizontal sebesar 5 kN – ini mungkin salah ketik; tanyakan kepada pabrikan untuk spesifikasi sebenarnya.

Detil

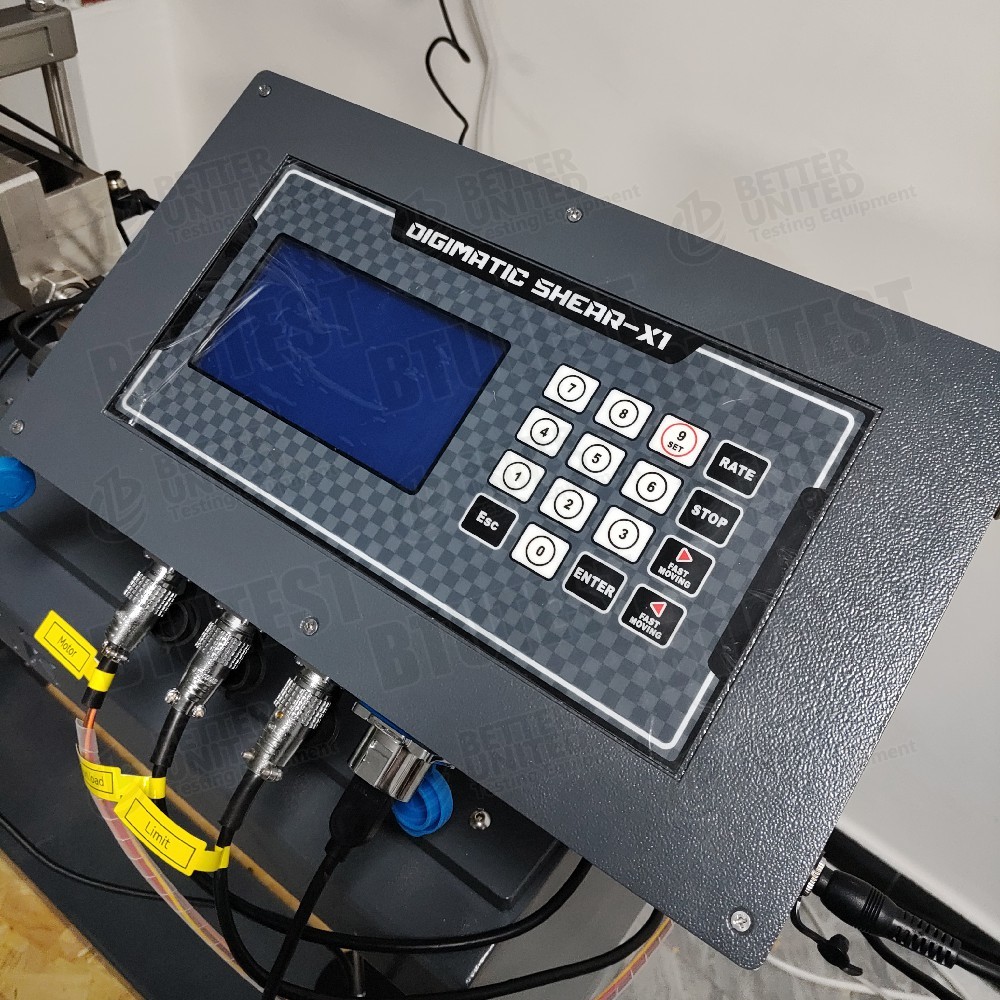

• Sistem kendali mikroprosesor– Kecepatan tes yang dapat diprogram, jeda, reset; Komunikasi USB 3.0 dengan komputer.
• Kembali cepat ke posisi awal– Secara otomatis mengembalikan kotak geser ke posisi awalnya setelah pengujian atau selama sisa geser, sehingga meningkatkan kenyamanan.
• Kompatibilitas standar ganda– British Standard (DDS-10) menggunakan spesimen persegi (60×60 atau 100×100 mm); American Standard (DDS-5) menggunakan spesimen bulat (Φ61,8×20 mm).
• Model sisa yang sepenuhnya otomatis (DDS-5F/10F)– Pemuatan loop tertutup servo, geser bolak-balik otomatis untuk pengujian kekuatan sisa.
• Pemuatan tuas (DDS-10/5)– Pemuatan beban tradisional, sederhana dan andal, tetapi memerlukan perubahan beban manual.
• Kisaran laju geser yang lebar– 0,00001–9,99999 mm/mnt, mencakup geser lambat hingga cepat.
• Perpindahan geser yang besar– Hingga 25 mm, jauh lebih besar dibandingkan geser langsung konvensional (6‑8 mm), cocok untuk pengujian kekuatan sisa yang memerlukan perpindahan besar.
• Modul opsional– Gesekan antarmuka (struktur tanah, geosintetik) dan kontrol suhu (kisaran harus dikonfirmasi).
• Modul perangkat lunak– Konsolidasi standar, geser standar, geser cepat, geser siklik, geser langsung reologi, dll.

Aplikasi

• Pengujian kekuatan sisa– Tentukan kekuatan geser sisa (cᵣ, φᵣ) dari tanah zona slip, pemahatan patahan, dll., pada perpindahan besar.
• Uji geser langsung konvensional– Geser cepat, geser konsolidasi, geser lambat untuk memperoleh kekuatan puncak.
• Geser siklik– Mensimulasikan penurunan kekuatan akibat pembebanan gempa atau gelombang.
• Geser langsung reologi– Mempelajari perilaku rambat tanah dalam jangka panjang.
• Gesekan antarmuka– Dengan modul opsional, uji tanah‑beton, tanah‑geomembran, dll., sudut gesekan antarmuka.
• Tes yang dikontrol suhu– Dengan modul suhu opsional, pelajari pengaruh suhu terhadap kekuatan geser.
• Kepatuhan dengan standar internasional– Memenuhi BS 1377 dan ASTM D3080, cocok untuk proyek domestik dan internasional.

Keuntungan

• Kepatuhan terhadap beberapa standar– Model khusus British Standard dan American Standard, ditambah model residu umum yang sepenuhnya otomatis.
• Perpindahan geser besar (25 mm)– Lebih cocok untuk pengujian kekuatan sisa dibandingkan geser langsung konvensional (6‑8 mm).
• Loop tertutup servo sepenuhnya otomatis (model F)– Geser bolak-balik otomatis tanpa intervensi manual, kontrol jalur tegangan/regangan yang presisi.
• Kisaran laju geser yang lebar– 0,00001–9,99999 mm/mnt tanpa langkah, dari mulur hingga geser cepat.
• Antarmuka USB 3.0– Transfer data berkecepatan tinggi, kemampuan kendali jarak jauh.
• Fungsi pengembalian cepat– Meningkatkan efisiensi, terutama untuk sisa geser multitahap.
• Perangkat lunak modular– Modul konsolidasi, geser, siklik, reologi dapat digabungkan sesuai kebutuhan.
• Kemampuan untuk diperluas– Modul kontrol gesekan dan suhu antarmuka opsional.

Apa yang Harus Dipilih

Pilih model berdasarkan persyaratan pengujian:

Catatan: Perbedaan utama antara DDS-5F dan DDS-10F mungkin terletak pada ukuran spesimen (DDS-5F untuk spesimen bulat Amerika, DDS-10F untuk spesimen persegi Inggris), namun tabelnya tidak jelas – konfirmasikan dengan pabrikan.

Aliran Proses

Contoh:Uji kekuatan sisa pada tanah liat jenuh (geser bolak-balik) menggunakan peralatan geser langsung sisa yang sepenuhnya otomatis (BTU-DDS-5F)

• Persiapan spesimen
  • Potong spesimen tanah liat yang tidak terganggu atau dibentuk kembali menggunakan cincin potong Φ61,8×20 mm; jenuh.
  • Ukur kadar dan kepadatan air awal.

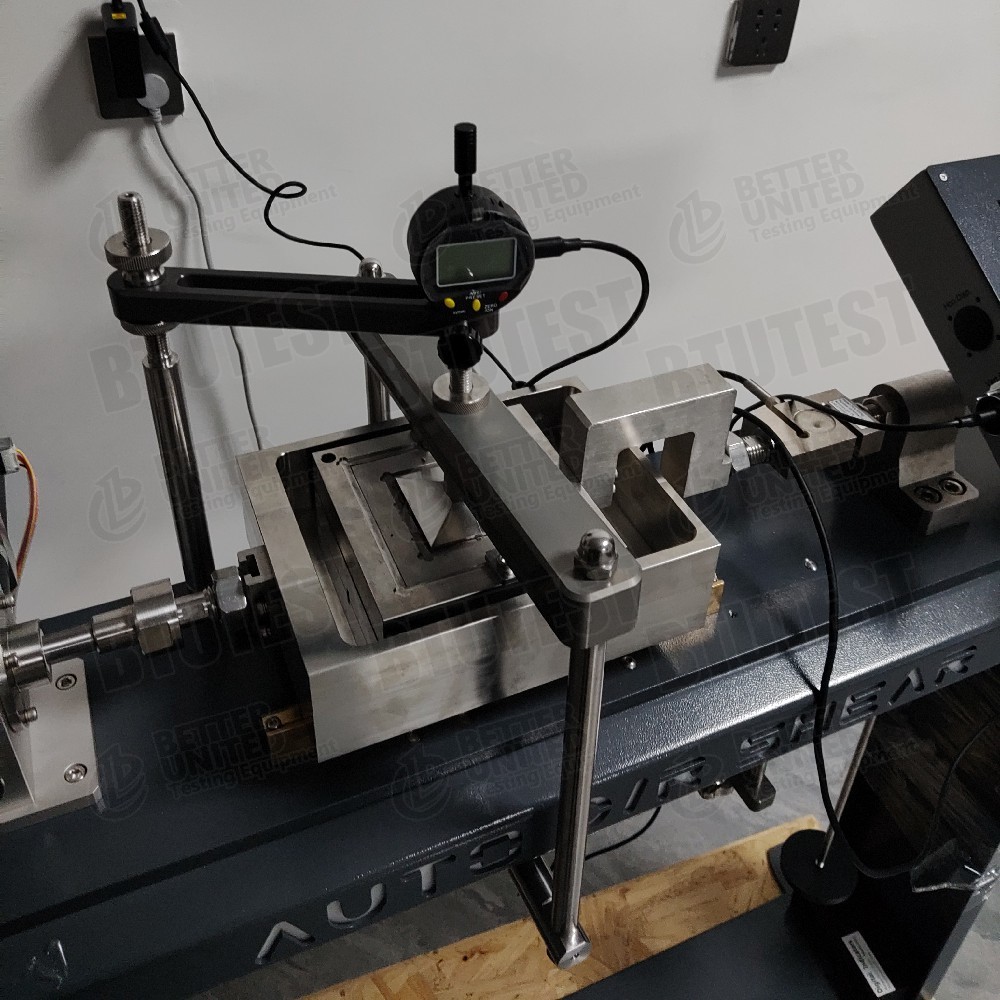

• Pemasangan spesimen
  • Tempatkan benda uji ke dalam kotak geser bawah, pasang kotak atas, batu berpori, dan pelat pemuatan.
  • Posisikan kotak geser pada rangka pembebanan geser langsung, sambungkan batang pembeban normal dan horizontal.
  • Pasang sensor perpindahan (horizontal dan vertikal).

• Terapkan stres normal
  • Terapkan tegangan normal target (misalnya, 100 kPa) melalui sistem loop tertutup servo.
  • Catat perpindahan normal sampai konsolidasi stabil (kondisi terdrainase).

• Tetapkan parameter geser
  • Pilih “modul geser sisa” atau “modul geser bolak-balik”.
  • Atur laju geser (misalnya, 0,5 mm/menit).
  • Tetapkan batas perpindahan geser ke depan (misalnya 10 mm).
  • Tetapkan batas perpindahan geser terbalik (misalnya 10 mm) dan jumlah siklus (misalnya 5).
  • Pilih mode kontrol: kontrol regangan (khas).

• Mulailah mencukur bolak-balik
  • Sistem servo horizontal mendorong kotak geser ke depan; setelah mencapai batas maju, otomatis mundur.
  • Perangkat lunak mencatat gaya geser, perpindahan, dan waktu untuk setiap setengah siklus secara real time.
  • Plot kurva tegangan-perpindahan geser (beberapa siklus).

• Kondisi berhenti
  • Secara otomatis berhenti ketika jumlah siklus yang telah ditentukan selesai atau tegangan geser stabil (kekuatan sisa tercapai).

• Pembongkaran dan pembersihan
  • Lepaskan gaya normal, keluarkan benda uji, bersihkan kotak geser.

• Pengolahan data
  • Perangkat lunak secara otomatis mengidentifikasi tegangan geser puncak (siklus pertama) dan tegangan geser stabil (sisa) untuk setiap setengah siklus.
  • Untuk pengujian pada tegangan normal yang berbeda, plot kekuatan sisa selubung untuk menghitung cᵣ dan φᵣ.
  • Hasilkan laporan pengujian.

Untuk model pemuatan tuas (DDS-10/5): Stres normal diterapkan secara manual menggunakan beban; selama pencukuran, diperlukan pencatatan manual atau pencatat data eksternal.

Ringkasan:Seri ini menawarkan peralatan geser langsung pemuat tuas British Standard (spesimen persegi), American Standard (spesimen bulat), serta peralatan geser langsung sisa loop tertutup servo otomatis (5F/10F). Model yang sepenuhnya otomatis mendukung geser bolak-balik berkapasitas besar untuk pengujian kekuatan sisa. Semua model dapat dilengkapi secara opsional dengan modul gesekan antarmuka dan kontrol suhu, serta modul pengujian perangkat lunak yang kaya fitur. Pemilihan harus didasarkan pada bentuk spesimen, kepatuhan terhadap standar tertentu, kebutuhan pengujian geser sisa yang sepenuhnya otomatis, dan apakah diperlukan gaya geser yang lebih tinggi (10 kN).
