Peralatan Geser Langsung dengan Pengontrol Suhu

Deskripsi Produk

Seri Peralatan Geser Langsung dengan Pengontrol Suhu

ModelBTU-DDS-1FT / DDS-3FT / TRA-15FT

Keterangan

Seri ini mencakup tiga peralatan geser langsung yang dikontrol suhu untuk pengujian geser tanah pada kondisi suhu berbeda, khususnya untuk suhu konvensional, tanah beku, dan pengujian kekuatan sisa. Modelnya adalah:

• BTU-DDS-1FT: Peralatan geser langsung yang dikontrol suhu sepenuhnya otomatis (unit tunggal, 0~90 ℃)
• BTU-DDS-3FT: Peralatan geser langsung tanah beku yang sepenuhnya otomatis (unit tunggal, -20~90 ℃)

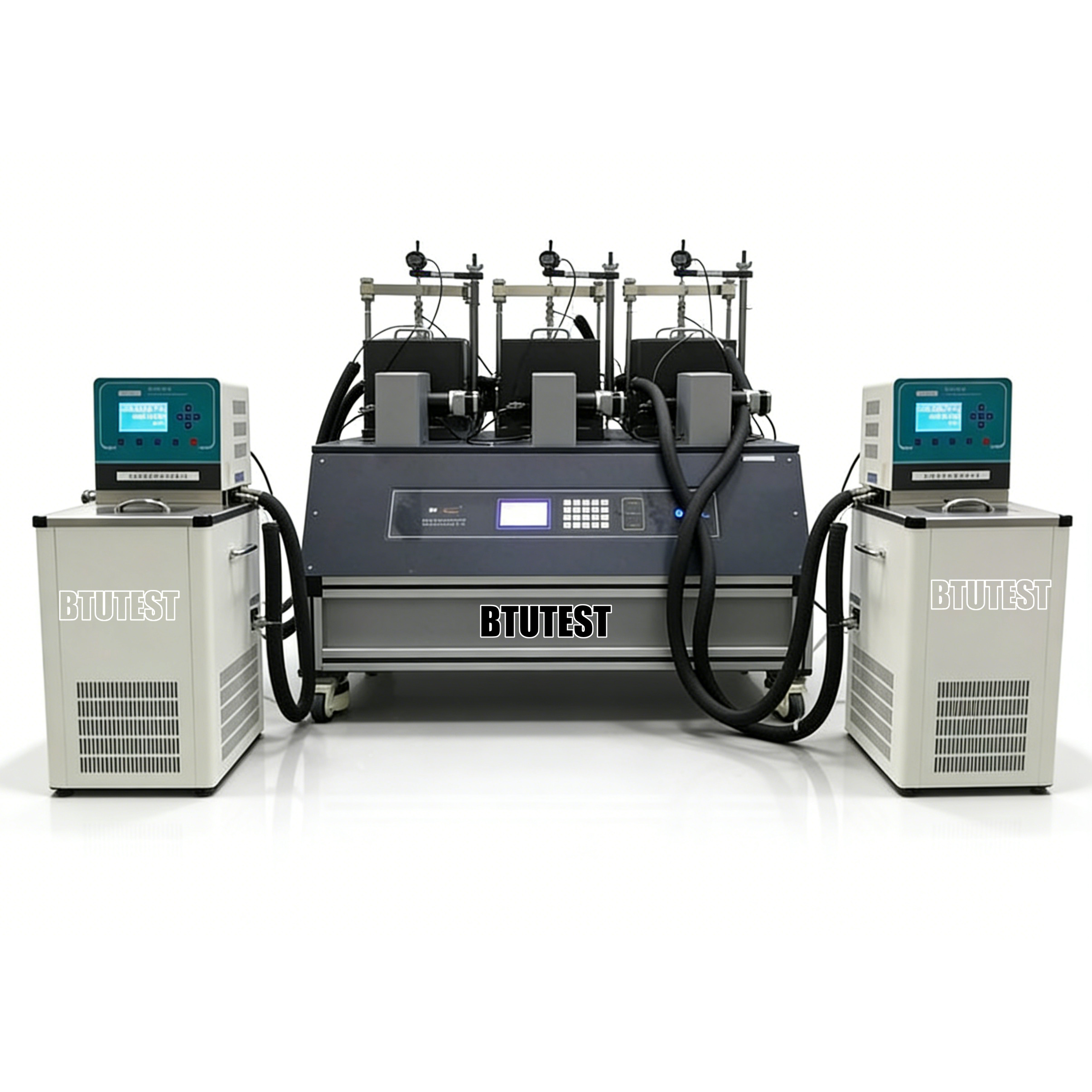

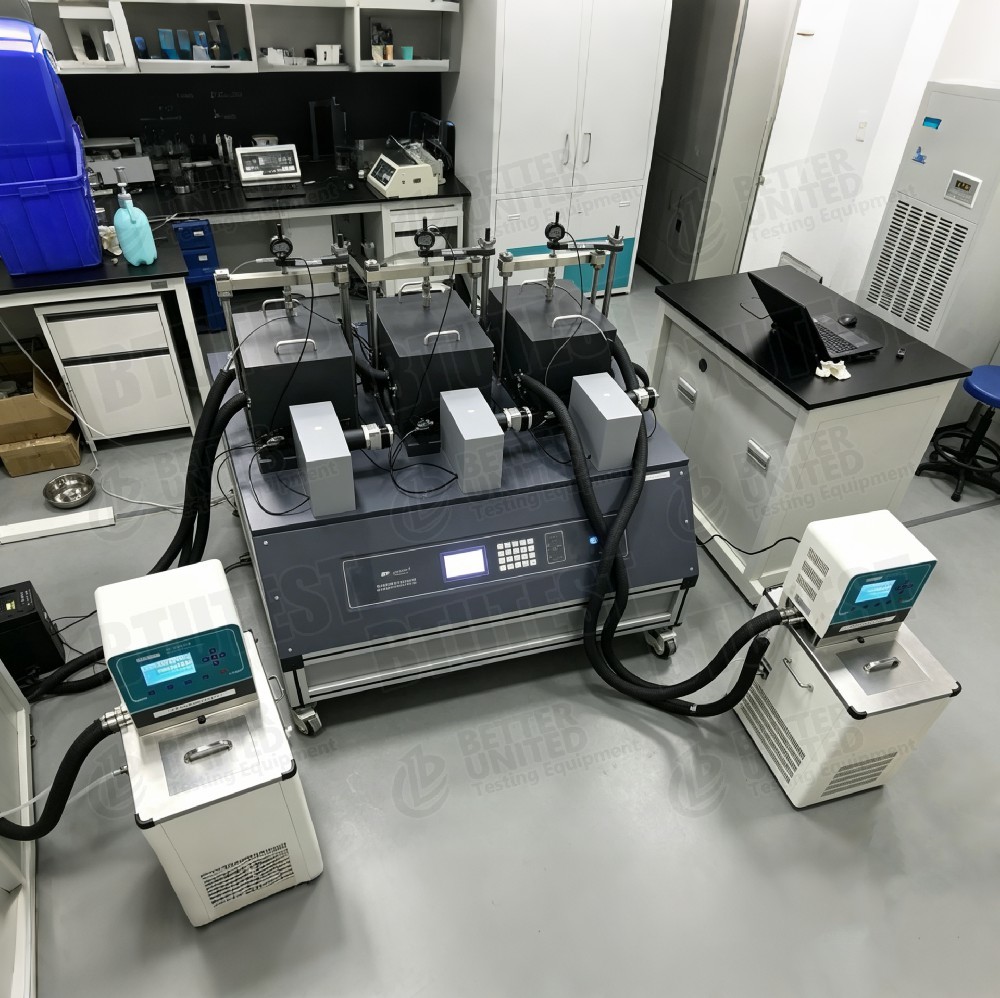

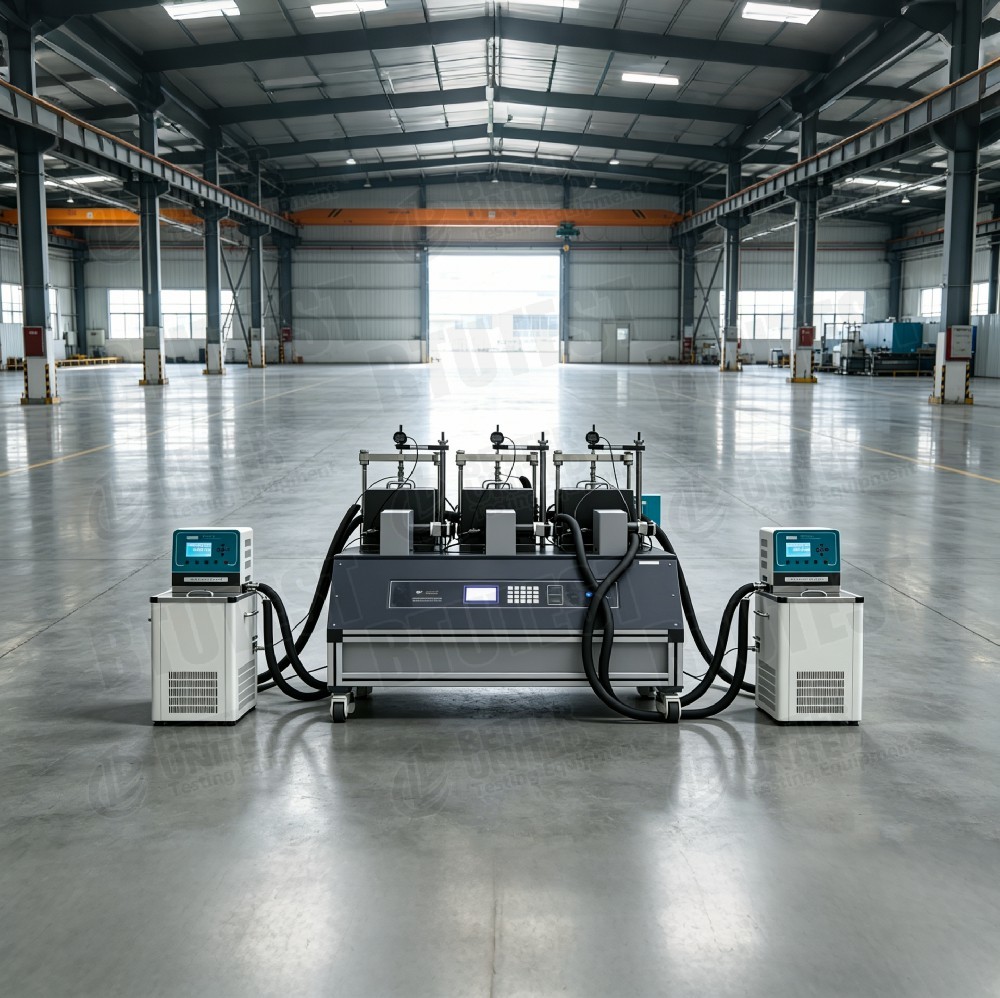

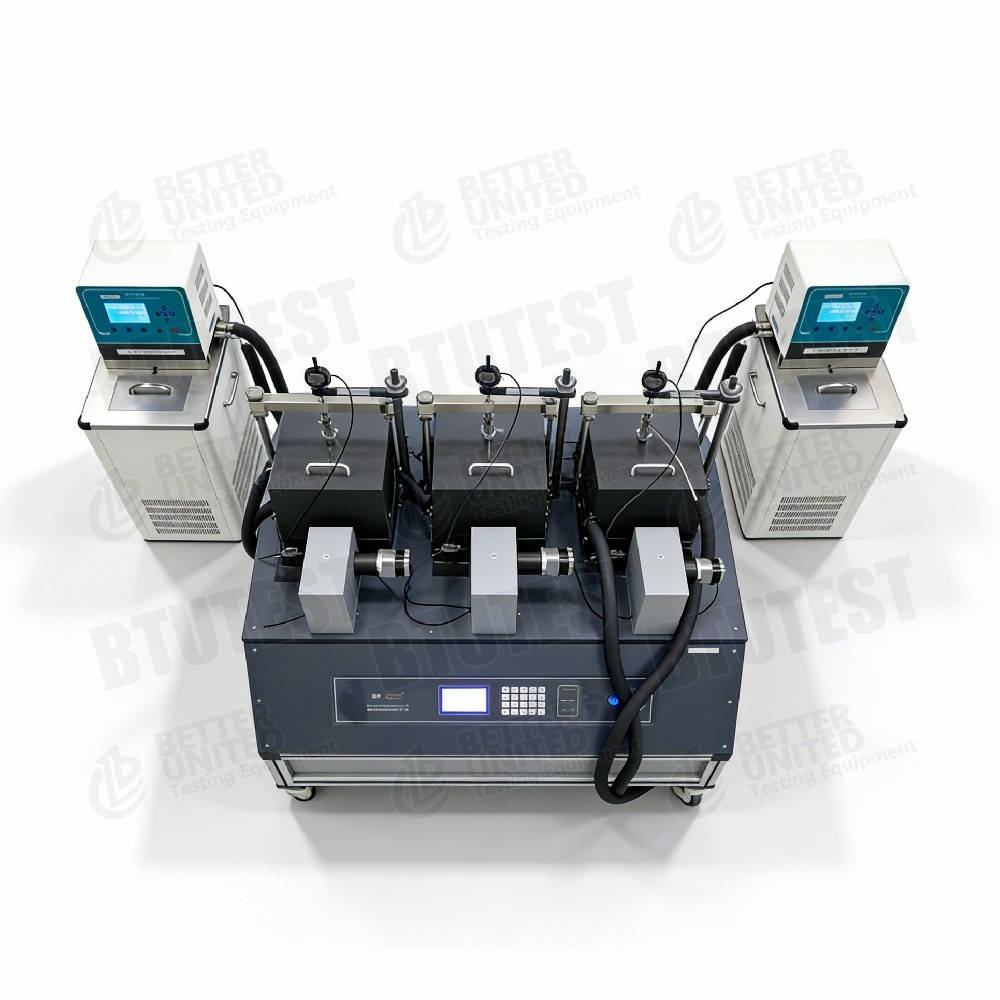

• BTU-TRA-15FT: Peralatan geser langsung sisa dengan kontrol suhu tiga unit yang sepenuhnya otomatis (tiga bejana dengan kontrol suhu independen, 0~90 ℃)

Fitur umum:

• Ukuran spesimen: Φ61,8 mm × T20 mm (cincin pemotongan standar)
• Laju geser: 0,00001‑6 mm/menit
• Tegangan normal maksimum: 1,6 MPa (ketiga model)
• Tegangan geser maksimum: 1,6 MPa (DDS-1FT dan TRA-15FT); DDS-3FT: 10 MPa
• Akurasi akuisisi: ±0,1% FS
• Mode pemuatan: kontrol loop tertutup servo; arah horizontal dapat dikendalikan oleh regangan atau dikendalikan oleh tegangan
• Tampilan: LCD 240×128 + keypad membran (jumlah digit keypad bervariasi)
• Modul pengujian: konsolidasi standar (pemuatan bertahap), geser langsung, geser siklik, geser langsung reologi

Standar Tes (Internasional)

• ASTM D3080(Uji geser langsung)
• ASTM D7329(Uji geser langsung tanah beku)
• ASTM D7608(Penentuan kekuatan sisa menggunakan geser bolak-balik)
• ASTM D5321(Geser antarmuka – prinsip serupa)
• ISO 17892‑10(Uji geser langsung)
• BS 1377‑7(Uji geser langsung)
• Untuk pengujian yang dikontrol suhu,ASTM D6519(sifat termal tanah) mungkin juga relevan.

Kemampuan tegangan geser tinggi 10 MPa DDS-3FT cocok untuk tanah beku atau material berkekuatan tinggi.

Spesifikasi

Detil

• Tunggal vs. tiga unit– DDS-1FT/3FT merupakan unit tunggal (satu spesimen dalam satu waktu); TRA-15FT terdiri dari tiga unit, memungkinkan geser tiga spesimen secara bersamaan, sehingga sangat meningkatkan efisiensi.
• Tegangan geser tinggi (DDS-3FT)– Tegangan geser maksimum 10 MPa, cocok untuk tanah beku, es, dan material berkekuatan tinggi (tanah konvensional biasanya ≤1,6 MPa).
• Perbedaan kontrol suhu–
  • DDS-1FT: 0~90 ℃, cocok untuk pengujian umum suhu tinggi (misalnya aspal, reservoir termal) dan kondisi sekitar.
  • DDS-3FT: -20~90 ℃, menutupi tanah beku (di bawah nol derajat) hingga suhu tinggi, cocok untuk studi musiman dan permafrost.
  • TRA-15FT: tiga kapal yang dikontrol secara independen, masing-masing 0~90 ℃, memungkinkan pengujian pada suhu berbeda secara bersamaan, akurasi ±0,1 ℃.
• Kontrol loop tertutup servo– Pembebanan normal dan horizontal menggunakan motor servo, memungkinkan kontrol jalur tegangan atau regangan yang tepat dan mendukung uji siklik dan reologi.
• Geser langsung sisa– Nama TRA-15FT mencakup “sisa”, kemungkinan mencapai kekuatan sisa melalui geser bolak-balik (konfirmasi modul perangkat lunak).
• Konfigurasi sensor– Setiap unit mencakup 2 sel beban (normal dan horizontal) dan 1 sensor perpindahan (perpindahan horizontal; perpindahan vertikal juga dapat diukur tetapi tidak dicantumkan). Total untuk TRA-15FT: 6 sel beban + 3 sensor perpindahan.
• Tampilan dan papan tombol– TRA-15FT dilengkapi keypad membran 20 tombol dan indikator LED 3 saluran untuk memantau beberapa spesimen.
• Modul uji– Semua mendukung konsolidasi standar (pembebanan bertahap), geser langsung, geser siklik, dan geser langsung reologi.

Aplikasi

• BTU-DDS-1FT– Geser langsung yang dikontrol suhu secara umum, misalnya campuran aspal, tanah reservoir termal, tanah dasar bersuhu tinggi, pembuangan limbah nuklir.
• BTU-DDS-3FT– Rekayasa tanah beku (kereta api Qinghai‑Tibet, proyek Arktik), subgrade tanah beku musiman, studi antarmuka es‑tanah.
• BTU-TRA-15FT– Pengujian kekuatan sisa dengan efisiensi tinggi (misalnya, tanah zona slip); uji kekuatan sisa secara simultan pada suhu yang berbeda atau perbandingan bahan yang berbeda.
• Geser siklik– Mensimulasikan penurunan kekuatan akibat pembebanan gempa atau gelombang.
• Geser langsung reologi– Perilaku merayap pada pembebanan jangka panjang.
• Pengajaran dan penelitian– Laboratorium mekanika tanah yang mempelajari pengaruh suhu.

Keuntungan

• Kisaran suhu yang luas– -20~90 ℃ (DDS-3FT) atau 0~90 ℃ (lainnya), memenuhi kebutuhan tanah beku dan suhu tinggi.
• Tegangan geser tinggi (DDS-3FT)– 10 MPa mampu menguji tanah beku, es, tanah liat kaku, atau bahkan batuan lunak.
• Tiga kapal independen yang suhunya dikontrol (TRA-15FT)– Tiga titik suhu dalam satu pengujian, efisiensi tiga kali lipat; setiap kapal dikontrol secara independen (±0,1 ℃).
• Kontrol loop tertutup servo– Kontrol jalur tegangan/regangan yang tepat, mendukung pengujian siklik dan reologi.
• Beberapa modul pengujian– Konsolidasi, geser langsung, geser siklik, reologi dalam satu sistem.
• Akurasi akuisisi yang tinggi– ±0,1% FS, data yang andal.
• Kemampuan kekuatan sisa– TRA-15FT cocok untuk pengujian kekuatan sisa batch.
• Antarmuka operator yang jelas– LCD + keypad membran, dengan indikator status LED (TRA-15FT).

Apa yang Harus Dipilih

Pilih model berdasarkan persyaratan pengujian:

Catatan: Tiga wadah TRA-15FT dikontrol suhunya secara independen, sehingga memungkinkan suhu berbeda per spesimen – ideal untuk studi perbandingan. Untuk pengujian kekuatan sisa, pastikan bahwa perangkat lunak menyertakan modul geser bolak-balik.

Aliran Proses

Contoh:Uji geser cepat tanah beku (suhu di bawah nol) menggunakan peralatan geser langsung tanah beku yang sepenuhnya otomatis (BTU-DDS-3FT)

• Persiapan spesimen
  • Potong tanah beku yang tidak terganggu atau siapkan spesimen tanah beku yang dibentuk kembali menggunakan cincin pemotongan Ø61,8×20 mm, jaga suhunya di bawah nol.
  • Ukur kadar air awal, kepadatan, dan suhu.

• Pemasangan spesimen
  • Segera masukkan benda uji ke dalam kotak geser (hindari pencairan), pasang batu berpori dan pelat pemuatan.
  • Tempatkan kotak geser di dalam ruang yang suhunya dikontrol, sambungkan batang pemuatan normal dan horizontal.
  • Pasang sensor perpindahan dan sel beban.

• Atur suhu
  • Tetapkan suhu target (misalnya -15 ℃) dalam perangkat lunak, mulai sistem kontrol suhu, dan tunggu hingga suhu spesimen stabil (biasanya 1‑2 jam tergantung ukurannya).

• Terapkan stres normal
  • Terapkan tegangan normal target (misalnya, 200 kPa) melalui sistem pemuatan servo.
  • Catat perpindahan normal (deformasi konsolidasi tanah beku kecil) hingga stabil.

• Tetapkan parameter geser
  • Pilih “modul geser cepat” atau “modul geser standar”.
  • Tetapkan laju geser (misalnya, 1 mm/mnt – tanah beku sering kali digeser dengan laju yang relatif lebih tinggi).
  • Tetapkan batas perpindahan geser (misalnya 6 mm).
  • Pilih mode kontrol: kontrol regangan (umum) atau kontrol stres.

• Mulailah mencukur
  • Nyalakan motor servo horizontal untuk menggerakkan kotak geser.
  • Perangkat lunak mencatat gaya geser horizontal, perpindahan horizontal, perpindahan normal, suhu, dan waktu secara real time.
  • Plot kurva tegangan-perpindahan geser.

• Kondisi berhenti
  • Secara otomatis berhenti ketika perpindahan preset tercapai atau setelah penurunan tegangan puncak yang jelas.

• Pembongkaran dan pembersihan
  • Hentikan kontrol suhu, biarkan suhu kembali mendekati suhu sekitar, keluarkan gaya normal, dan keluarkan spesimen.
  • Bersihkan kotak geser, berhati-hatilah terhadap kondensasi.

• Pengolahan data
  • Perangkat lunak menghitung tegangan geser puncak (atau tegangan geser sisa).
  • Untuk pengujian pada tegangan normal yang berbeda, plot amplop Mohr‑Coulomb untuk memperoleh kohesi tanah beku c dan sudut gesek φ.
  • Hasilkan laporan pengujian.

Untuk TRA-15FT (tiga unit):

• Tiga spesimen dapat dipasang secara bersamaan, masing-masing bejana secara independen diatur ke suhu yang berbeda (misalnya, -5 ℃, 0 ℃, +5 ℃).
• Perangkat lunak dapat mengontrol permulaan pemotongan untuk setiap kotak geser secara mandiri (atau secara bersamaan).
• Setelah pengujian, secara otomatis menghasilkan perbandingan parameter kekuatan pada tiga suhu.
• Ideal untuk mempelajari pengaruh suhu terhadap kekuatan sisa.

Ringkasan:Seri ini menawarkan peralatan geser langsung dengan kontrol suhu satu unit dan tiga unit yang mencakup rentang suhu 0~90 ℃ dan -20~90 ℃. DDS-1FT adalah sistem geser langsung yang dikontrol suhu secara umum; DDS-3FT dikhususkan untuk tanah beku dengan kemampuan tegangan geser tinggi 10 MPa; TRA-15FT adalah sistem tiga unit yang suhunya dikontrol secara independen dan cocok untuk pengujian kekuatan sisa yang efisien dan studi perbandingan multisuhu. Pemilihan harus didasarkan pada kisaran suhu yang diperlukan, kebutuhan gaya geser yang tinggi, keluaran spesimen, dan persyaratan pengujian kekuatan sisa.
