Peralatan Triaksial Tanah Tak Jenuh yang Terkendali Suhu Otomatis

Deskripsi Produk

1. Deskripsi

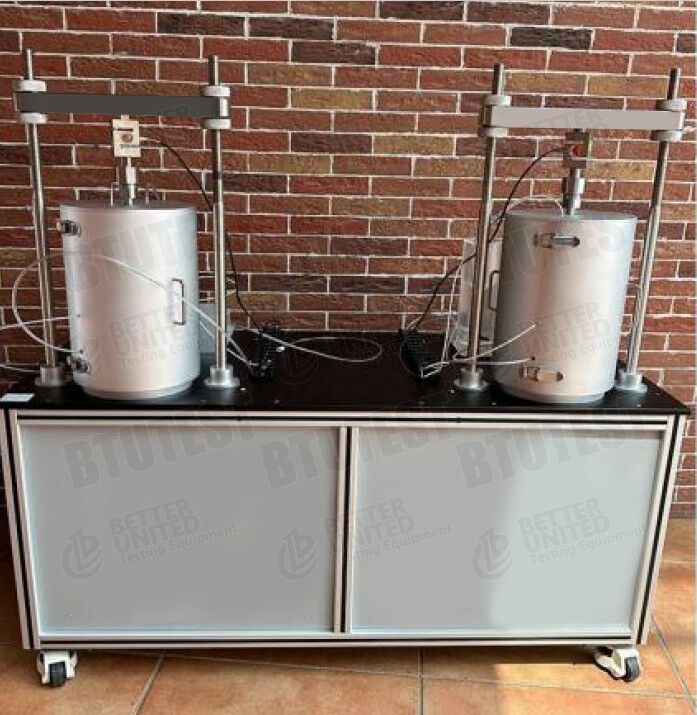

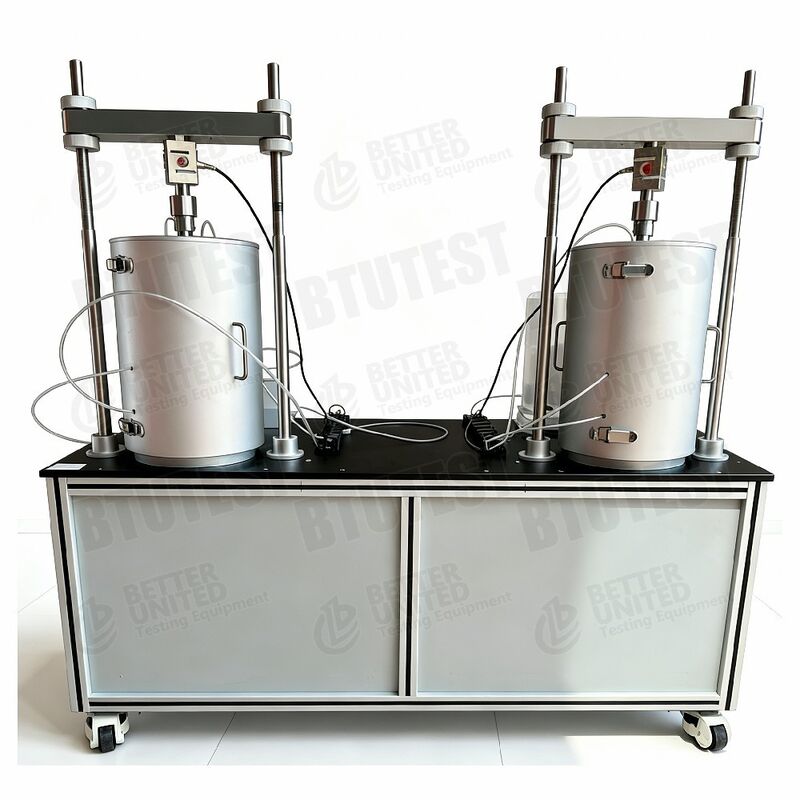

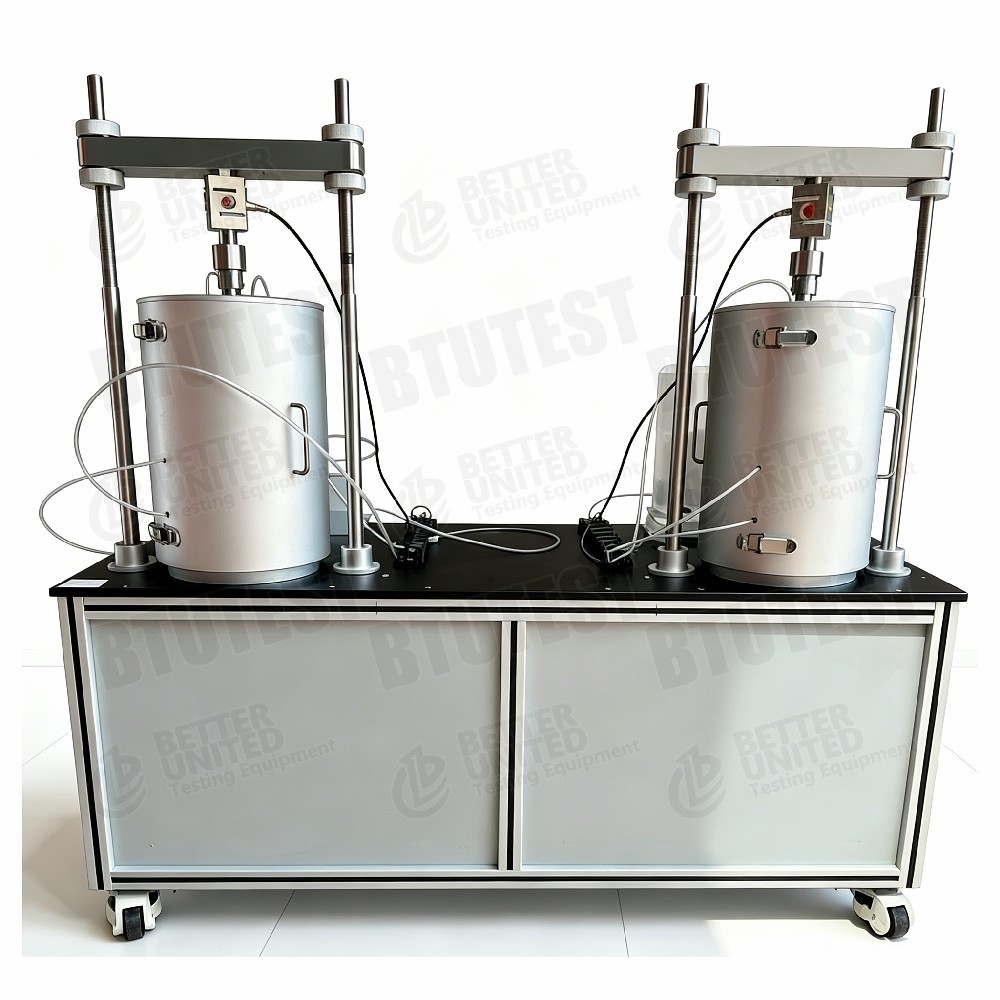

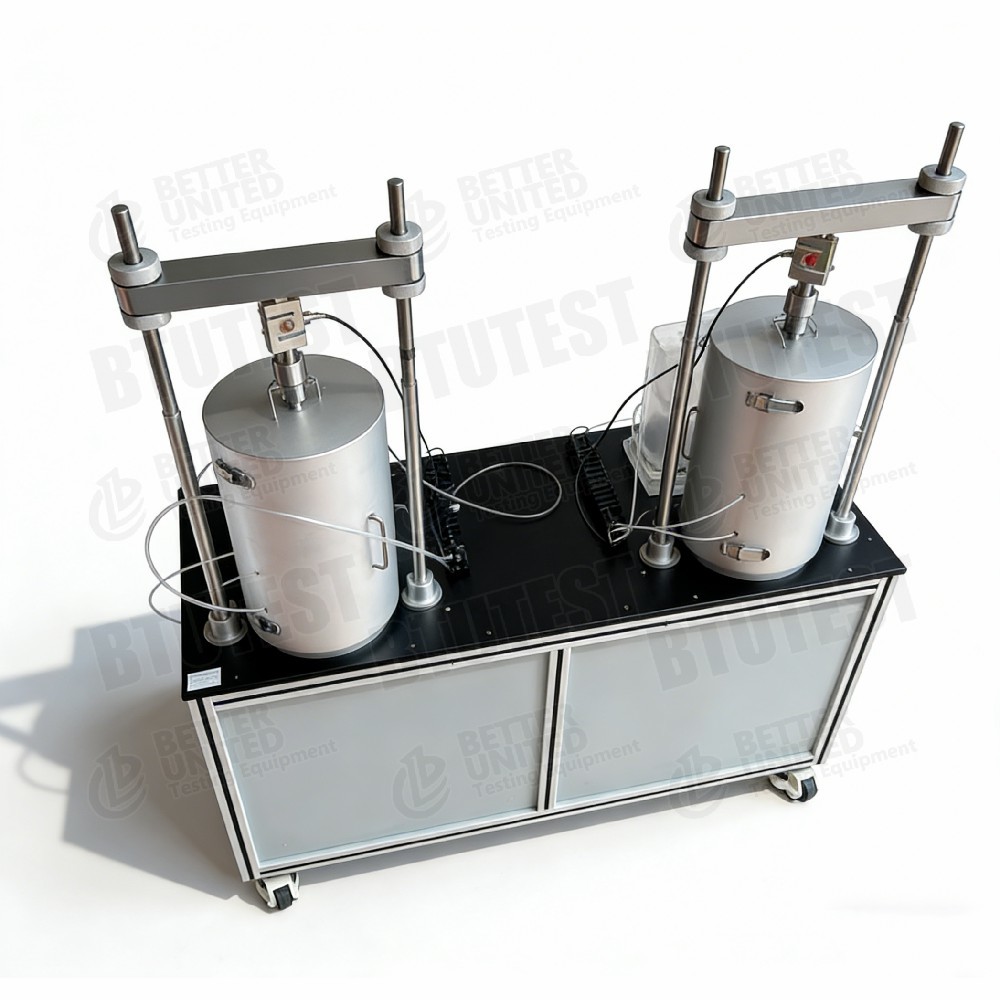

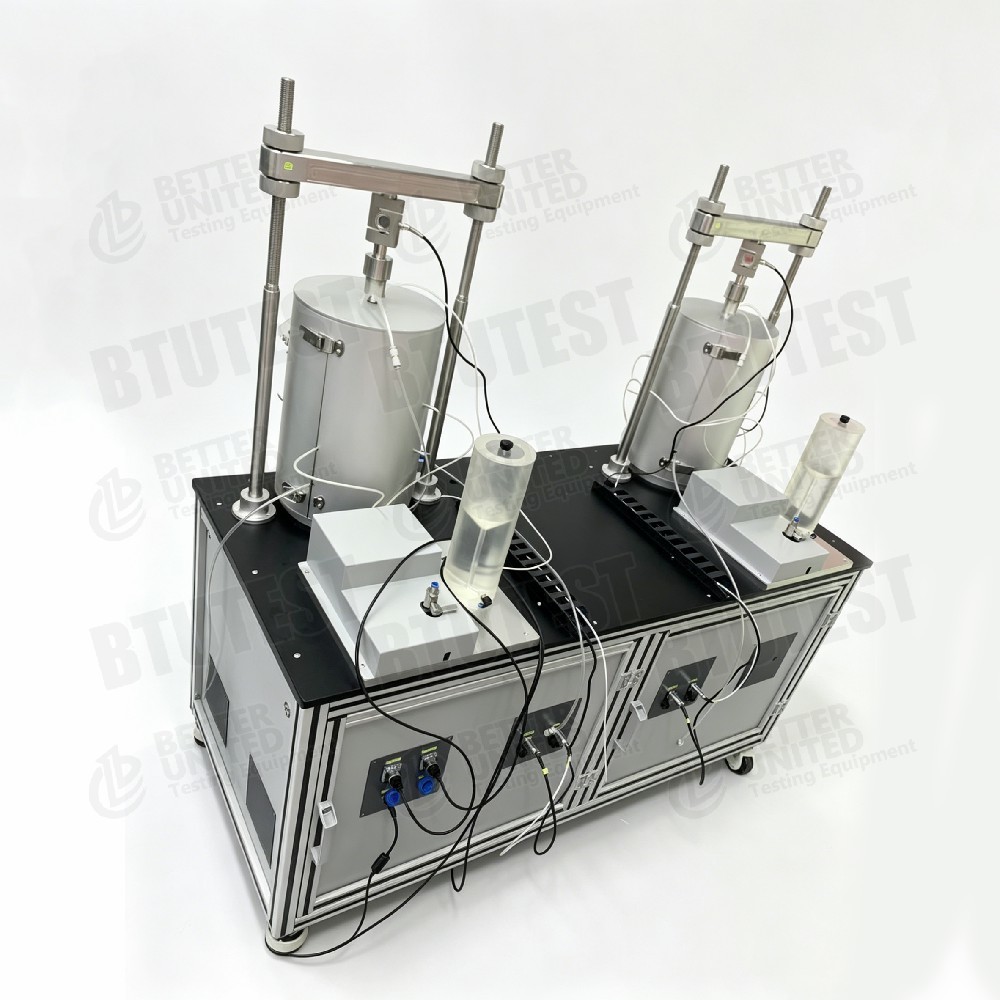

Peralatan tersebut adalah aPeralatan Triaksial Tanah Tak Jenuh yang Terkendali Suhu Sepenuhnya Otomatis (Kemampuan multi-unit), modelBTU-TTS-1UT. Ini adalah perangkat khusus yang mengintegrasikan sistem kontrol suhu ke dalam peralatan triaksial tanah tak jenuh, memungkinkan pengujian berpasangan kompleks yang melibatkanjalur tegangan, kontrol suhu, dan siklus pengeringan-pembasahan. Sistem ini mengadopsi sel tekanan ruang ganda, pengontrol tekanan/volume presisi tinggi, dan perangkat lunak kontrol empat dimensi (tegangan aksial, tegangan radial, tekanan udara pori, tekanan air pori). Sangat cocok untuk mempelajari perilaku gabungan termo-hidro-mekanis dalam rekayasa geoteknik lingkungan.

2. Standar Tes

ItuBTU-TTS-1UT Peralatan Triaksial Tanah Tak Jenuh Pengontrol Suhu Sepenuhnya Otomatis (Kemampuan multi-unit)dirancang dan diproduksi untuk memenuhi atau melampaui persyaratan standar internasional terbaru berikut:

• ASTM D6836-25— Penentuan Kurva Karakteristik Air Tanah (SWCC).
• ASTM D5298-16— Pengukuran Potensi Tanah (Hisapan) Menggunakan Kertas Saring
• ASTM D3999-11— Modulus dan Sifat Redaman Tanah Menggunakan Peralatan Triaksial Siklik (termasuk tanah tak jenuh)
• ASTM D7012-23— Kekuatan Tekan dan Moduli Elastis pada Berbagai Tekanan dan Suhu
• ASTM D4767-11(2020)— Uji Kompresi Triaksial Terkonsolidasi Undrained (CU).
• ASTM D7181-20— Uji Kompresi Triaksial Consolidated Drained (CD).
• ASTM D2850-26— Uji Kompresi Triaksial Tak Terkonsolidasi-Udrainasi (UU).
• ISO 17892-9:2018— Uji kompresi triaksial konsolidasi pada tanah jenuh air
• ASTM D2434-26— Permeabilitas Kepala Konstan pada Tanah Berbutir Kasar
• ASTM D5084-24— Konduktivitas Hidraulik Menggunakan Permeameter Dinding Fleksibel
• EN ISO 17892-8:2018— Uji triaksial tak terdrainasi tak terkonsolidasi (Eropa)
• BS 1377-7:1990— Uji kekuatan geser (tegangan total/jalur tegangan)

3. Spesifikasi (Parameter)

Modul perangkat lunak: Akuisisi data, konsolidasi tanah tak jenuh, uji triaksial regangan tanah tak jenuh, jalur tegangan tanah tak jenuh, kendali empat dimensi, rangkak triaksial tanah tak jenuh, modul uji siklus pengeringan-pembasahan, alat uji kendali suhu.

4. Detail (detail teknis)

• Sel tekanan ruang ganda: Dirancang untuk uji siklus pengeringan-pembasahan, memungkinkan pemuatan ruang dalam dan luar secara independen atau simultan selama proses pengeringan dan pembasahan.
• Kontrol empat dimensi: Perangkat lunak ini dapat secara mandiri mengontrol tegangan aksial, tegangan radial (tekanan sel), tekanan udara pori, dan tekanan air pori, sehingga mencapai pengujian gabungan multi-bidang yang sebenarnya.
• Pengontrol volume presisi tinggi: Pengontrol sel dan air pori memiliki resolusi 1kPa dan akurasi absolut ±1kPa; pengontrol tekanan udara pori memiliki akurasi ±1kPa dan resolusi 0,1kPa.
• Sistem pemuatan aksial: Daya dorong maksimum 10kN, akurasi ±0,1% FS; rentang kecepatan 0,00001~10 mm/menit, langkah 100mm, dengan fungsi maju/mundur cepat.
• Sistem kontrol suhu: -5℃ ~ +100℃, akurasi ±0,1℃, mampu mensimulasikan pembekuan-pencairan, suhu tinggi, suhu konstan, dan kondisi termal lainnya.
• Modul siklus pengeringan-pembasahan: Mendukung siklus pengeringan (menambah tekanan udara / menurunkan tekanan air) dan pembasahan (menurunkan tekanan udara / meningkatkan tekanan air), dikombinasikan dengan jalur tegangan dan kontrol suhu – cocok untuk geoteknik lingkungan iklim.
• Mampu multi-unit: Menyarankan kemampuan untuk menghubungkan beberapa sel tekanan secara paralel untuk pengujian beberapa spesimen secara bersamaan.

5. Aplikasi

• Rekayasa geoteknik lingkungan: respon mekanis tanah pada siklus pengeringan-pembasahan dan variasi suhu
• Perubahan iklim dan infrastruktur: pengaruh siklus curah hujan-penguapan pada lereng, tanah dasar, tutupan TPA
• Studi pembekuan-pencairan: perilaku tanah tak jenuh pada suhu di bawah nol (-5℃)
• Bahan penyangga tempat penyimpanan limbah nuklir: kopling termo-hidro-mekanis (misalnya bentonit)
• Perawatan alas bedak di daerah panas dan lembab: kekuatan dan deformasi tanah pada suhu tinggi dan kelembaban tinggi
• Tumpukan energi dan pompa panas sumber tanah: pengaruh suhu terhadap sifat mekanik antarmuka tiang-tanah
• Pengajaran dan penelitian mutakhir: pengajaran dan penelitian mekanika tanah yang digabungkan dengan multi-bidang

6. Keuntungan

• Kisaran suhu yang luas: -5℃ ~ +100℃, mencakup skenario pembekuan-pencairan dan suhu tinggi
• Peralatan triaksial tanah tak jenuh yang dikontrol suhu sepenuhnya otomatis: tidak diperlukan intervensi manual untuk suhu dan jalur hisap
• Sel tekanan ruang ganda: dirancang khusus untuk siklus pengeringan-pembasahan, pengukuran perubahan volume yang akurat
• Kontrol independen empat dimensi: tegangan aksial, tekanan sel, tekanan udara pori, tekanan air pori – masing-masing dikontrol secara independen
• Sensor dan pengontrol presisi tinggi: akurasi tekanan ±1kPa, akurasi dorong ±0,1% FS
• Modul perangkat lunak yang kaya: meliputi konsolidasi, regangan triaksial, jalur tegangan, mulur, siklus pengeringan-pembasahan, pengatur suhu
• Mampu multi-unit: mendukung koneksi paralel beberapa sel tekanan untuk efisiensi pengujian yang lebih tinggi
• Disk keramik impor: Nilai masuk udara tinggi 500kPa, kinerja stabil

8. Apa yang Harus Dipilih (panduan seleksi)

9. Alur Proses

• Persiapan spesimen→ Siapkan spesimen tanah tak jenuh berukuran Ø39.1mm × H80mm
• Pasang piringan keramik dan spesimen→ Pasang piringan keramik pemasukan udara tinggi (sudah jenuh) dan tempatkan ke dalam sel bertekanan ruang ganda
• Atur suhu→ Tetapkan suhu target (misalnya -5℃ atau +60℃); tunggu hingga suhu stabil (akurasi ±0,1℃)
• Kesetimbangan saturasi dan hisap→ Terapkan tekanan udara pori dan tekanan air pori menggunakan teknik translasi sumbu untuk mencapai target hisap matrik
• Siklus pengeringan-pembasahan (opsional)→ Lakukan pengeringan (menambah tekanan udara/menurunkan tekanan air) dan pembasahan (menurunkan tekanan udara/menambah tekanan air) sesuai urutan yang telah diprogram; mencatat perubahan volume dan kadar air
• Tahap konsolidasi→ Terapkan tekanan sel bersih; mencatat perubahan volume
• Tahap jalur geser atau stres→ Lakukan pemotongan regangan konstan atau jalur tegangan khusus (kontrol empat dimensi)
• Tahap merayap (opsional)→ Pertahankan stres yang konstan; mencatat deformasi mulur
• Akuisisi data→ Catat seluruhnya: tegangan aksial, tegangan radial, tekanan udara pori, tekanan air pori, perubahan volume, suhu, perpindahan, gaya aksial
• Pasca pemrosesan→ Perangkat lunak menghasilkan kurva tegangan-regangan, diagram jalur hisap, kurva efek siklus pengeringan-pembasahan, kurva pengaruh suhu, dll.
• Ekstensi multi-unit (jika ada)→ Jika menggunakan sistem multi-unit, lakukan uji paralel atau komparatif pada beberapa spesimen secara bersamaan
