Peralatan Geser Sederhana Geser Langsung Besar

Deskripsi Produk

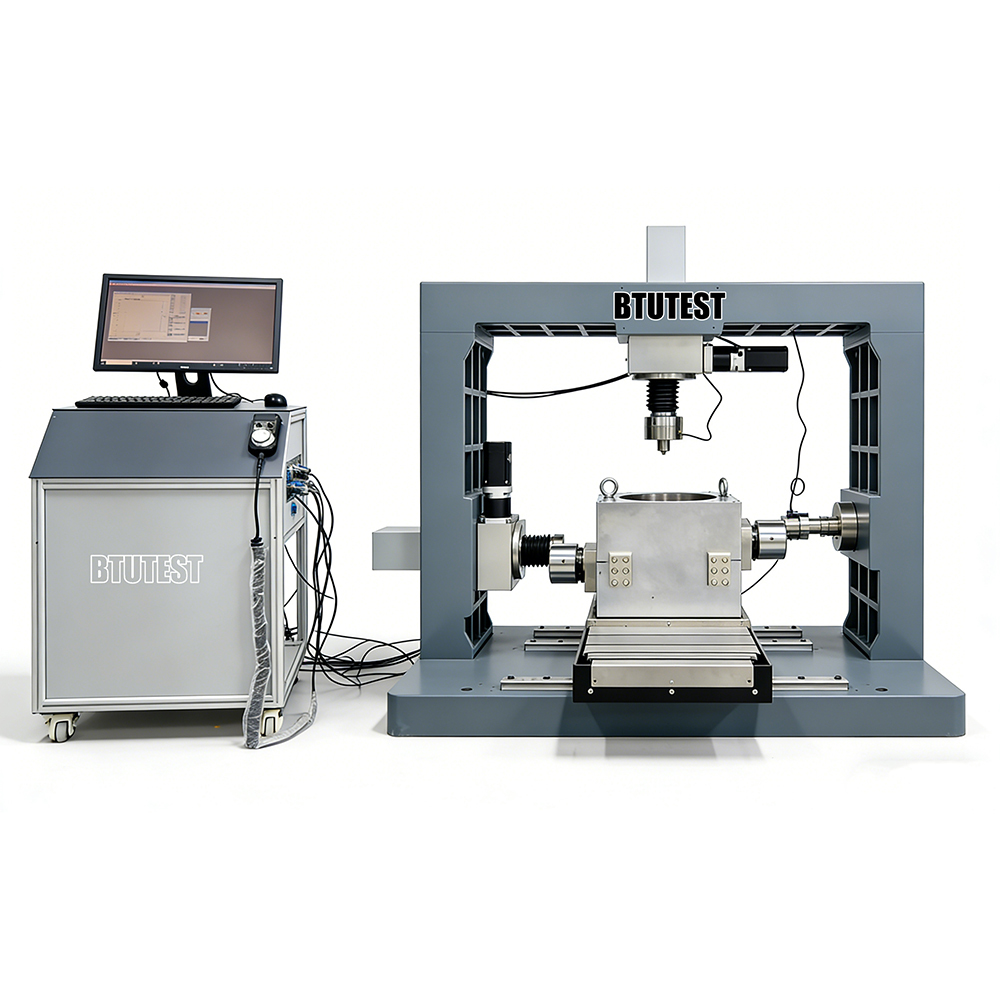

Alat pemotong langsung besar / pemotong sederhana

Deskripsi

Seri ini terdiri dari:Alat pemotong langsung besar / pemotong sederhanadirancang untuk pengujian geser tanah berbutir kasar, pengisian batuan, geosintesis, antarmuka struktur tanah, dan spesimen ukuran besar lainnya.Peralatan ini menggunakan bingkai reaksi gantry yang dapat dilepas dan menawarkan berbagai rentang kekuatan dan pilihan ukuran sampelModel utama termasuk:

Kelompok pertama (Aparatur Pemotong Langsung Besar / Pemotong Sederhana)

• BTU- DDS-100: kelas 100 T (1200 kN), maksimal sampel L.750×B.750×H.400 mm
• BTU- DDS-40FM: Kelas 40 T (400 kN), sampel Ø500×H.300 mm atau 300×300×300 mm
• BTU- DDS-35FM: kelas 20 T (200 kN), sampel 300×300×300 mm atau 200×200×200 mm

Kelompok kedua (Aparatur pemotong langsung besar otomatis)

• BTU- DDS-35F: kelas 20 T (200 kN), sampel 300/150/200/100 mm
• BTU- DDS-45F: 40 T (400 kN) kelas, sampel 500 mm (persegi atau bulat)

Fitur umum:

• Mampu mengkonsolidasi standar, pemotongan standar, pemotongan cepat, pemotongan bergantian, pemotongan siklik, pemotongan langsung reologis, pemotongan sederhana, dll.
• Dilengkapi dengan unit akuisisi data multi-saluran dan perangkat lunak akuisisi/pengolahan Windows.
• Kecepatan geser horizontal diatur tanpa langkah (0,00001 ∼10 mm/menit).
• Upgrade opsional: pemotongan antarmuka, pemotongan sederhana, kontrol suhu, dll.

Standar pengujian (internasional)

• ASTM D3080(Pengujian geser langsung)
• ASTM D5321(Geosintetik-interface tanah geser langsung)
• ASTM D6243(Kekuatan geser antarmuka tanah geosintetik)
• ASTM D3080-04(Penggunting langsung skala besar untuk tanah berbutir kasar)
• ASTM D6528(Pengujian pemotongan sederhana)
• ISO 17892‐10(Pengujian geser langsung)
• BS 1377-7(Pengujian geser langsung)
• EN 1997-2(Eurocode 7 ¢ Bagian 2)

Seri ini memenuhi persyaratan standar ini untuk spesimen besar, tanah berbutir kasar, pemotongan antarmuka, dan tes pemotongan sederhana.

Spesifikasi

Berdasarkan dua tangkapan layar, parameter untuk setiap model diringkas sebagai berikut (beberapa data dikombinasikan dari kedua gambar):

> Catatan: Kapasitas bingkai BTU-DDS-35FM ditulis sebagai 1200 kN tetapi beban vertikal hanya 200 kN - kemungkinan kesalahan ketik; kapasitas bingkai sebenarnya harus sesuai dengan kapasitas beban.

DEtala

• Kerangka reaksi gantry yang bisa dilepasMudah diangkut dan dipasang di lokasi; cocok untuk spesimen besar dan beban tinggi.
• Berbagai ukuran spesimen️ Dari 100 mm hingga 750 mm panjang sisi/diameter, meliputi tanah kasar dan batuan yang tidak dapat diuji dalam sel triaxial konvensional.
• Sistem pengangkat kotak gunting¢ Peningkatan listrik untuk model terbesar (100T), manual angkat atau blok rantai untuk model menengah, memudahkan penanganan kotak gunting berat.
• Sel beban presisi tinggiKeakuratan ± 0,1% FS memastikan pengukuran yang tepat pada jumlah besar.
• Berbagai kecepatan tanpa langkah yang luas¥ 0,00001 ¥ 10 mm/menit, mampu mensimulasikan merangkak ke pemotongan cepat.
• Kemampuan pemotongan sederhanaBeberapa modelmendukung uji geser sederhana dengan menggunakan kotak geser ring stacking.
• Modul perangkat lunak yang kaya Termasuk konsolidasi standar, penggunting standar, penggunting bergantian, penggunting cepat, penggunting siklik, reologi, penggunting sederhana, dll.; pengguna dapat menggabungkan sesuai kebutuhan.
• Tingkatkan fleksibilitasUpgrade perangkat lunak (module kopling) dan opsi perangkat keras (interface shear, kontrol suhu) tersedia.

Aplikasi

• Tanah berbutir kasar dan batuan¢ Menentukan parameter kekuatan geser untuk bendungan tinggi, subgrade, tempat pembuangan limbah tambang, dan isian teknik skala besar lainnya.
• Antarmuka struktur tanah- Mempelajari karakteristik gesekan tanah tumpukan, tanah dinding penahan, tanah pipa, dll (membutuhkan modul pemotongan antarmuka opsional).
• GeosintesisKekuatan geser antarmuka antara geotekstil, geomembran, geogrid dan tanah.
• Tes geser sederhanaSimulasi keadaan stres geser sederhana untuk mempelajari anisotropy tanah atau respon siklik.
• Pemotongan bergantian dan siklusMengevaluasi degradasi kekuatan dan kekuatan residual di bawah beban berulang (misalnya, gempa bumi, ombak).
• Perilaku rheologis¢ Merayap di bawah beban berkelanjutan.
• Pengujian besar️ Hingga 1200 kN kekuatan vertikal, cocok untuk antarmuka batuan kekuatan tinggi atau batuan besar.

Keuntungan

• Kapasitas tinggi dan ukuran besarKekuatan hingga 1200 kN dan sampel 750×750×400 mm, memungkinkan pengujian langsung pengisian tingkat lapangan dan menghindari efek skala.
• Kerangka modularKonstruksi yang dapat dilepas untuk transportasi dan pemasangan yang mudah, cocok untuk ruang laboratorium terbatas atau penggunaan di tempat.
• Keakuratan pengukuran yang tinggi️ Sel beban ± 0,1% FS, resolusi pergeseran hingga 0,001 mm (1 μm).
• Pengujian multi-fungsiSatu mesin dapat melakukan pemotongan langsung, pemotongan sederhana, pemotongan bergantian, pemotongan siklik, reologi, dll.
• Jangkauan kecepatan luas️ Dari merangkak yang sangat lambat hingga memotong yang cepat, memenuhi berbagai standar.
• Pemilihan dan pemrosesan otomatisPerangkat lunak Windows secara otomatis mengumpulkan data, menampilkan kurva real-time, dan menghitung parameter kekuatan.
• Kemampuan untuk diperluas¢ Opsional pemotongan antarmuka, kontrol suhu, modul kopling untuk kebutuhan penelitian di masa depan.
• Kuat dan amanKerangka reaksi yang kuat dengan perlindungan overload.

Apa yang Harus Dipilih

Pilih model yang sesuai berdasarkan persyaratan pengujian:

Persyaratan	Model yang direkomendasikan	Alasan
Sampel terbesar 750×750 mm, beban yang sangat tinggi (≥1000 kN)	BTU-DDS-100	Kekuatan vertikal/horisontal 1200 kN, angkat listrik
Sampel hingga 500 mm, kekuatan 400 kN	BTU-DDS-40FM atau DDS-45F	40FM mendukung pemotongan sederhana; 45F hanya pemotongan langsung
Sampel hingga 300 mm, kekuatan 200 kN	BTU-DDS-35FM atau DDS-35F	35FM mendukung pemotongan sederhana; 35F hanya pemotongan langsung
Butuh pemotongan sederhana (cincin tumpukan)	DDS-100 / 40FM / 35FM	Model-model ini secara eksplisit mencakup fungsi geser sederhana
Butuh pemotongan siklik atau bergantian	Dukungan semua model (module perangkat lunak)	Konfirmasi perangkat lunak termasuk modul yang diperlukan
Kebutuhan pemotongan antarmuka (struktur tanah)	Setiap model dengan opsional “interface shear module”	Membutuhkan peralatan tambahan
Membutuhkan kontrol suhu (tanah beku atau suhu tinggi)	Unit kontrol suhu opsional /45	Memverifikasi kisaran suhu dengan produsen
Anggaran terbatas, sampel ≤300 mm, gaya ≤200 kN	BTU-DDS-35F	Kinerja biaya yang baik, fungsi penuh
Penelitian berskala besar, fleksibilitas maksimal	BTU-DDS-100	Kekuatan dan ukuran maksimum, ditambah modul kopling opsional

> Catatan: FM dalam DDS-40FM / 35FM kemungkinan berarti

Aliran Proses

Contoh:Uji geser langsung pengisian batu besar (BTU-DDS-100, sampel 750×750×400 mm, tegangan normal konstan)

• Persiapan spesimen
  • Persiapkan bahan pengisian batuan sesuai dengan gradasi lapangan, kontrol kandungan air, kompak dalam lapisan untuk kepadatan target.
  • Ukuran spesimen 750×750×400 mm; massa total bisa beberapa ton.
• Pemasangan kotak gunting
  • Gunakan pengangkat listrik untuk menempatkan kotak gunting bawah pada dasar bingkai.
  • Letakkan sampel ke dalam kotak bawah, level permukaan.
  • Posisikan kotak geser bagian atas dan pasang plat pemuatan vertikal.
• Menginstal sensor
  • Menginstal sel beban vertikal (1200 kN) dan sel beban horizontal (1200 kN).
  • Menginstal sensor pergeseran vertikal (banyak, misalnya, satu di setiap sudut) dan sensor pergeseran horizontal.
  • Sambungkan data logger ke komputer.
• Gunakan tegangan normal
  • Menerapkan tegangan normal target (misalnya, 500 kPa, kekuatan total ≈ 0,5 MPa × 0,5625 m2 = 281 kN) melalui sistem beban vertikal.
  • Mulai perangkat lunak dan merekam deformasi vertikal (konsolidasi) sampai stabil.
• Atur parameter geser
  • Pilih “modul pemotongan standar”.
  • Atur kecepatan geser (misalnya, 1 mm/menit).
  • Tentukan batas pergeseran geser (misalnya, 50 mm atau 6-10% dari panjang sisi sampel).
  • Untuk pemotongan bergantian, atur jumlah siklus dan amplitudo pergeseran.
• Mulai mencukur
  • Mulai sistem beban horizontal untuk mendorong kotak geser atas (atau bawah).
  • Perangkat lunak mencatat gaya geser horizontal, pergeseran horizontal, pergeseran vertikal, dan waktu secara real time.
  • Kurva pergeseran tegangan geser plot.
• Kondisi berhenti
  • Berhenti secara otomatis ketika perpindahan yang ditetapkan sebelumnya dicapai atau setelah penurunan tegangan geser puncak yang jelas.
• Pemisahan dan pembersihan
  • Bebaskan kekuatan normal, tarik piston horizontal.
  • Angkat kotak gunting atas, lepaskan sampel, bersihkan kotak gunting.
• Pengolahan data
  • Perangkat lunak menghitung tegangan geser puncak.
  • Untuk tes pada tegangan normal yang berbeda, gambarkan amplop Mohr-Coulomb untuk mendapatkan c dan φ.
  • Jika pemotongan bergantian dilakukan, dapatkan kekuatan residual.
  • Menghasilkan laporan tes.

> **Untuk uji geser sederhana**: Gunakan kotak geser ring stacking, pertahankan volume konstan (tidak dikeringkan) atau tinggi konstan (dikeringkan) selama geser, dan pilih “modul geser sederhana” dalam perangkat lunak.

Ringkasan:Seri ini besar langsung pemotongan / pemotongan sederhana perangkat mencakup kekuatan nominal dari 20 T untuk 100 T dan ukuran sampel dari 100 mm untuk 750 mm.pemotongan bergantiHal ini cocok untuk pengujian skala besar tanah kasar, pengisian batuan, antarmuka struktur tanah, dan geosintesis.Pemilihan harus didasarkan pada ukuran sampel maksimumBTU-DDS-100 adalah konfigurasi tingkat atas untuk penelitian teknik skala besar;DDS-35F/45F adalah sistem pemotongan langsung otomatis yang hemat biaya; seri FM juga menyediakan kemampuan pemotongan sederhana.
